Введение бабочковых клапанов

Число Просмотр:0     Автор:редактор сайта     Опубликовать Время: 2021-05-28      Происхождение:Работает

Этот отрывок фокусируется на определении, приложении, типах и характеристикахбабочковые клапаны.

1. Определение бабочковых клапанов

2. Общее применение бабочковых клапанов

3. Клапальные клапаны бабочки

4. Различия между клапанами бабочек и глобусными клапанами

1. Определение бабочковых клапанов

Клапаны используются для изоляции или регулирования потока жидкости, в котором дискообразный закрывающий элемент вращается на угол на 90 градусов или меньше, чтобы открыть или закрыть или отрегулировать поток.

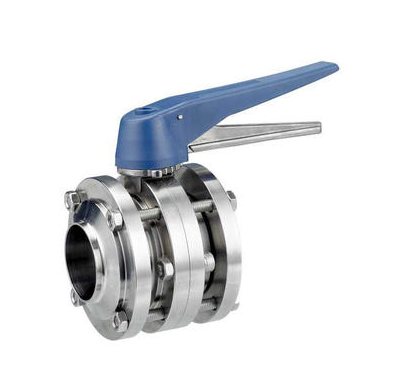

бабочковые клапаны

2. Общее применение бабочковых клапанов

Санитарные клапаны изготовлены из нержавеющей стали с хорошей коррозионной стойкостью, поэтому они используются в фармацевтической, химической и пищевой промышленности, которые имеют высокие требования к материалам инструментов.

3. Клапальные клапаны бабочки

Клапан бабочки для вафли

Это самая экономичная версия, и она зажата между двумя фланцами труб, и фланцевые болты окружают корпус клапана. Фланцы труб соединены через длинные болты, которые пересекают весь корпус клапана. Этот тип подключения предназначен для уплотнения от двунаправленного дифференциального давления и для предотвращения обратного потока в системах, предназначенных для универсального потока.

Клапан бабочки

Он имеет резьбовые наконечники за пределами корпуса клапана. Два набора болтов соединяют фланцы трубы к каждой стороне вставок болта без орехов. Эта конструкция позволяет отключить одну сторону, не влияя на другой для мертвой службы. Стиль Lug, который они использовали в мертвой службе, обычно имеют более низкий рейтинг давления.

В отличие от клапанов бабочек в стиле LAG, бабочки для вафельного стиля не могут быть использованы в качестве концов труба или концов на линии. Вся строка должна быть выключена, если по обе стороны от клапана требуется обслуживание. Клапаны для вафлей изготовлены для совместимости с пневматическим или электрическим приводом.

4. Различия между клапанами бабочек и глобусными клапанами

Определение глобусных клапанов

Глобус-клапан, отличный от шарового клапана, является типом клапана, используемого для регулирования потока в трубопроводе, состоящий из подвижной вилки или дискового элемента и стационарного кольцевого сиденья в обычно сферическом теле. Это линейный движущийся клапан, используемый для остановки, запуска и регулирования потока жидкости. Диск глобуса клапана может быть полностью удален с пути потока, или он может полностью закрыть путь потока. Во время открытия и закрытия клапана диск перемещается перпендикулярно сиденье.

Из-за разных конструкций два типа клапанов имеют несколько различий:

Разные способы открытия и закрытия

Глобус-клапан: открытие и закрывающие детали - это дисковые диски, уплотнительная поверхность плоская или коническая, а диск перемещается по прямой линии вдоль центральной линии жидкости.

Бабочка клапана: открытие и закрывая часть представляет собой дискообразную бабочку, которая вращается вокруг своей оси в корпусе клапана.

Следовательно, глобус-клапан может быть полностью открыт или полностью закрыт, и поток не может быть отрегулирован. Клапан бабочки может контролировать скорость потока, чтобы она была более гибкой.

Разные характеристики

Глобус-клапан: отверстие или закрытие стебля его относительно коротко, а функция отключения очень надежна. Поскольку изменение отверстия сиденья клапана пропорционально ходу диска, он очень подходит для регулировки потока.

Значение бабочки: он имеет простую структуру, небольшой размер, легкий вес, низкое расход материала, небольшой размер установки, быструю скорость коммутации, возвратно-поступательное вращение на 90 градусов и небольшой момент вождения и другие. Они используются для вырезания, подключения и настройки носителя в трубопроводе. У них хорошие характеристики контроля жидкости и производительность герметизации.

Различные принципы работы

Глобус-клапан: принцип закрытия стоп-клапана состоит в том, чтобы сделать уплотнительную поверхность диска и сиденья близко к давлению стержня клапана для предотвращения потока среды.

Клапан бабочки: клапан, который открывается, закрывается или регулирует поток среды, обратившись на около 90 градусов с открытием и закрывающимися частями дисков и закрытия. Не только имеет простую структуру, небольшой объем, легкий вес, меньшее количество материалов, небольшой размер установки, Небольшой момент вождения, простая операция и быстрый, но также имеет хорошие функции регулирования потока и герметизирующие характеристики.

В дополнение к продуктам, введенным в данной статье, оборудование Wenzhou Xusheng Machinery также может поставлять широкий ассортимент таких продуктов, как впускные клапаны, антибичные клапаны, клапаны сброса давления, ручные и пневматические клапаны бабочки, обратные клапаны, диафрагмы, шариковые клапаны , Фитинги для труб, скважины, насосы, трубопроводы, водопроводные трубы и многие другие. Если вам требуется дополнительная информация о наших продуктах, пожалуйста, не стесняйтесь обращаться к нам.
