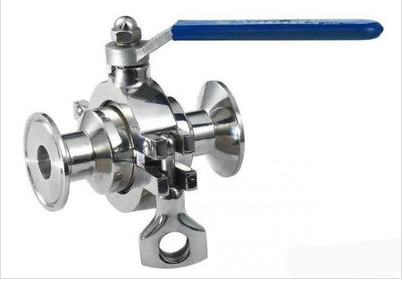

Санитарные шаровые краныпредставляет собой клапан с шариком в качестве заключительной части. По разным стандартам краны шаровые сантехнические можно разделить на разные типы. Он в основном используется для подключения или отключения среды в трубопроводе, а также может использоваться для регулировки и контроля жидкости. Санитарные шаровые краны часто применяются в таких отраслях, как пищевая, винная, безалкогольная, молочная, тонкая химия, фармацевтика и биоинженерия.
Эта статья содержит следующее:
По структурам
1. Фиксированный санитарный шаровой кран
2. Эластичный санитарный шаровой кран.
3. Плавающий санитарный шаровой кран.
По размерам мяча и отверстия
1.Полный тип порта
2. стандартный тип порта
3. уменьшенный тип порта
По структурам
1. Фиксированный санитарный шаровой кран
Шарик санитарного клапана зафиксирован и не сдвинется при нажатии. Фиксированный санитарный шаровой кран оснащен плавающим седлом. После получения давления среды седло клапана перемещается, чтобы плотно прижать уплотнительное кольцо к шару для обеспечения герметичности. Подшипники обычно устанавливаются на верхнем и нижнем валах шара с низким рабочим крутящим моментом и подходят для клапанов высокого давления большого диаметра.
Для уменьшения рабочего момента санитарного клапана и повышения надежности уплотнения в последние годы появились масляные шаровые краны. Специальное смазочное масло впрыскивается между уплотнительными поверхностями, образуя масляную пленку, тем самым улучшая герметичность и снижая рабочий крутящий момент. Он больше подходит для санитарных шаровых кранов высокого давления и большого диаметра.
2. Эластичный санитарный шаровой кран.
Шар сантехнического клапана эластичный. Уплотнительное кольцо седла шарового клапана изготовлено из металлического материала, а давление уплотнения очень велико. Давление самой среды не может соответствовать требованиям герметичности, и необходимо приложить внешнюю силу. Клапан подходит для среды с высокой температурой и высоким давлением.
Эластичный гигиенический мяч изготавливается путем открытия эластичной канавки на нижнем конце внутренней стенки мяча для придания эластичности. При закрытии канала используйте клиновидную головку штока клапана, чтобы расширить шар и уплотнить его относительно седла клапана. Перед вращением шара ослабьте клиновидную головку, шар вернется к своей исходной форме, тем самым образуя небольшой зазор между шаром и седлом клапана, что может уменьшить трение и рабочий момент уплотнительной поверхности.
3. Плавающий санитарный шаровой кран.
Шар сантехнического шарового крана плавает. Под действием умеренного давления шар смещается и плотно прижимается к уплотнительной поверхности выпускного конца, обеспечивая герметичность выпускного конца.
Поплавковый клапан имеет простую конструкцию и хорошие уплотняющие характеристики, но вся нагрузка от сферы, несущей рабочую среду, передается на выпускное уплотнительное кольцо, поэтому необходимо учитывать, может ли материал уплотнительного кольца выдержать рабочую нагрузку уплотнения. материал кольца. Сферическая среда. Эта конструкция широко используется в санитарных шаровых кранах среднего и низкого давления.
По размерам мяча и отверстия
1.Полный тип порта
Санитарный шаровой кран с полным проходом не ограничивает поток. Это означает, что когда шаровой кран открыт, жидкость может свободно течь через него. Это достигается за счет того, что шарик должен быть больше, чем размер пути, чтобы просверленное в нем отверстие могло быть такого же размера, как и путь.
2. стандартный тип порта
Санитарный шаровой кран со стандартным портом не имеет шара слишком большого размера, поэтому отверстие меньше, чем путь прохождения жидкости. Санитарный клапан со стандартным портом представляет собой небольшое ограничение потока при прохождении жидкости через клапан.
3. уменьшенный тип порта
Санитарный шаровой клапан с уменьшенным портом имеет еще меньший размер шара и еще меньшее отверстие, что создает значительное ограничение потока, когда жидкость течет через клапан.
Остатки санитарной жидкости в шаровом кране могут серьезно повредить человеческий организм. Однако в полуоткрытом положении санитарного шарового клапана между отверстием для шара и корпусом может быть образован зазор, в котором может быть захвачена жидкость. Полость заполненашаровой кранможет предотвратить задержку среды внутри после протекания среды. Шаровые краны этого типа в основном используются в фармацевтической и биотехнологической промышленности.
Есть много других методов классификации санитарных шаровых кранов. В зависимости от температуры: высокотемпературный шаровой кран, шаровой кран нормальной температуры, шаровой кран низкой температуры, шаровой кран сверхнизкой температуры; По материалу: нержавеющая сталь, резина и так далее. При использовании вы должны выбрать подходящий санитарный шаровой кран в соответствии с функцией санитарного клапана и вашими потребностями.
