Как санитарный обратный клапан предотвращает обратный поток при производстве продуктов питания и напитков?

Санитарный обратный клапан предотвращает обратный поток, позволяя жидкости двигаться только в одном направлении. Клапан закрывается автоматически, как только поток прекращается или меняется на противоположное, с помощью подпружиненного диска или шарика, который реагирует на изменения давления. Эти клапаны имеют решающее значение в производстве продуктов питания и напитков, где они предотвращают попадание загрязненной жидкости в чистые линии производства и защищают насосы и другое оборудование от повреждений. Их санитарное исполнение помогает соответствовать строгим гигиеническим стандартам, что важно для безопасности и качества продукции. Предотвращая обратный поток, санитарные обратные клапаны играют жизненно важную роль в обеспечении безопасности и надежности систем обработки.

Ключевые выводы

• Санитарные обратные клапаны самостоятельно останавливают обратный поток с помощью подпружиненного диска или шарика.

• Они защищают еду и напитки от микробов и предотвращают повреждение оборудования.

• Эти клапаны имеют гладкую конструкцию без щелей и изготовлены из таких материалов, как нержавеющая сталь 316L..

• Они соблюдают строгие правила FDA и USDA в отношении гигиены и очистки на месте.

• Правильный выбор клапана помогает ему работать надежно и обеспечивает хорошее качество продукции.

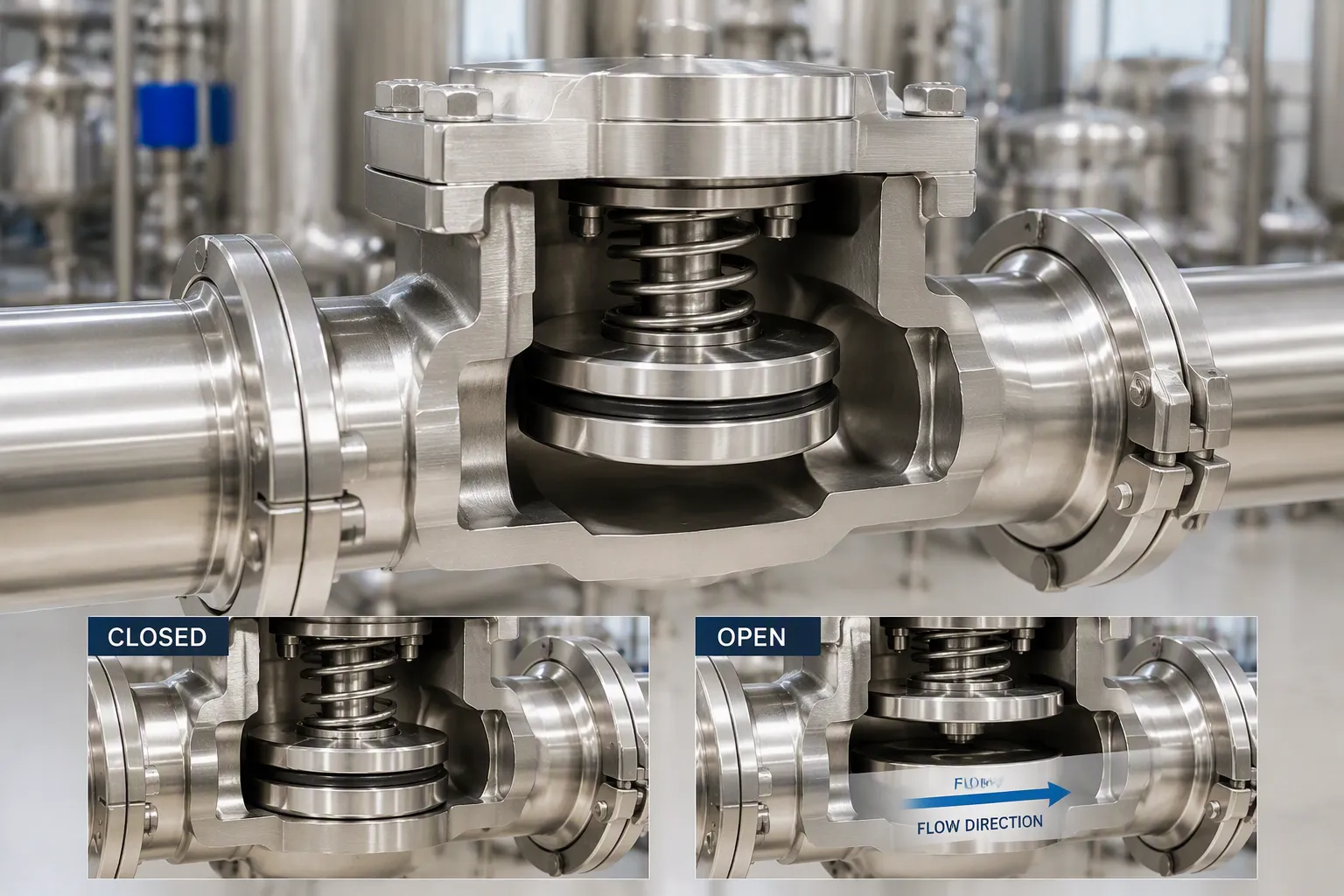

Как санитарные обратные клапаны предотвращают обратный поток

Клапан работает в зависимости от давления. Чтобы открыть клапан, давление жидкости вперед должно быть сильнее, чем сила пружины. Когда давление падает или поток движется назад, клапан закрывается самостоятельно. Никакая внешняя сила или человек не нужны. Клапан чувствует, что происходит в линии, и немедленно реагирует.

Подпружиненный диск

Пружина удерживает диск прижатым к обработанному седлу. Когда жидкость течет вперед, давление со стороны входа отталкивает диск от седла. Клапан открывается, когда давление превышает давление открытия. Затем жидкость течет через корпус клапана. Диск остается поднятым, пока продолжается прямой поток. Когда поток прекращается, пружина толкает диск обратно в закрытое положение.

Давление открытия – это наименьшее давление на входе, необходимое для открытия клапана. Ниже этого давления клапан остается закрытым. Различные материалы дисков создают разное давление срабатывания. Полимерный диск из тефлона или PEEK открывается при давлении около 0,04 фунта на квадратный дюйм. Диск из нержавеющей стали 316 с мягким уплотнением из EPDM открывается при давлении около 0,13 фунтов на квадратный дюйм. Полипропиленовый диск использует только силу тяжести. Такое низкое давление открытия позволяет клапану работать с очень небольшим падением давления в системе.

Сила пружины должна уравновешивать две потребности, которые противодействуют друг другу. Слишком малое усилие приводит к вибрации диска при низких скоростях потока. Слишком большая сила приводит к потере энергии насоса. Формула давления срабатывания проста: давление срабатывания равно силе предварительного натяга пружины плюс весовая часть диска, деленная на площадь диска. Типичный линейный клапан использует давление открытия около 3 фунтов на квадратный дюйм. Это обеспечивает надежное закрытие без слишком большой потери давления. Инженеры тщательно выбирают жесткость пружины, чтобы обеспечить стабильную работу клапана на протяжении всего срока его службы.

Материалы соответствуют стандартам FDA и USP Class VI. Пружина изготовлена ​​из нержавеющей стали AISI 301. Диск и корпус изготовлены из нержавеющей стали 316L, устойчивой к ржавчине. В уплотнениях используются EPDM, силикон, витон или ПТФЭ, соответствующий требованиям FDA. Эти материалы могут выдерживать множество циклов SIP, не затвердевая и не разрушаясь. Гладкая поверхность предотвращает скопление бактерий в небольших помещениях.

Автоматическое уплотнение при обратном потоке

Когда переднее давление падает, пружина толкает диск обратно на седло. Клапан закрывается сразу. Санитарный обратный клапан предотвращает обратный поток, реагируя на изменения давления. Другой санитарный обратный клапан предотвращает обратный поток, закрываясь до того, как образуется обратная колонна. Время закрытия составляет от 20 до 80 миллисекунд в подпружиненных конструкциях. Это быстрое действие предотвращает гидравлический удар и защищает оборудование, расположенное далее по потоку, от скачков давления. Медленно закрывающиеся клапаны позволяют обратному потоку наращивать скорость, вызывая внезапные скачки давления, когда диск наконец садится на место.

Только пружина обеспечивает уплотняющую силу. Никакого привода или контроллера не требуется. Санитарные обратные клапаны надежно работают цикл за циклом. Диск поднимается только при наличии давления вперед. Пружина заставляет его закрываться всякий раз, когда поток меняется на противоположное. Этот простой механизм всегда поддерживает движение потока в одном направлении. Конструкция автоматически останавливает обратный поток без какой-либо помощи вручную.

Санитарные клапаны в пищевой промышленности и производстве напитков предотвращают перекрестное загрязнение. Эти клапаны не допускают попадания чистящих растворов и сырого продукта в линии готовой продукции. Санитарные клапаны защищают чистоту продукта и соответствуют строгим гигиеническим правилам для безопасной эксплуатации.

Механизм, основанный на давлении, работает постоянно, не требуя внимания. Выбор правильной пружины обеспечивает надежную работу. Эти клапаны обеспечивают важную защиту как качества продукции, так и безопасности оборудования.

Ссылки на источники доказательств: Значения давления срабатывания для полимерного диска (0,04 фунта на квадратный дюйм) и диска из нержавеющей стали 316 с уплотнением из EPDM (0,13 фунта на квадратный дюйм); пружинные материалы (нержавеющая сталь AISI 301, нержавеющая сталь 316L); материалы уплотнений (EPDM, силикон, витон, ПТФЭ); диапазон времени закрытия (20–80 мс); формула давления открытия и типичное значение 3 фунта на квадратный дюйм; Соответствие FDA и USP классу VI.

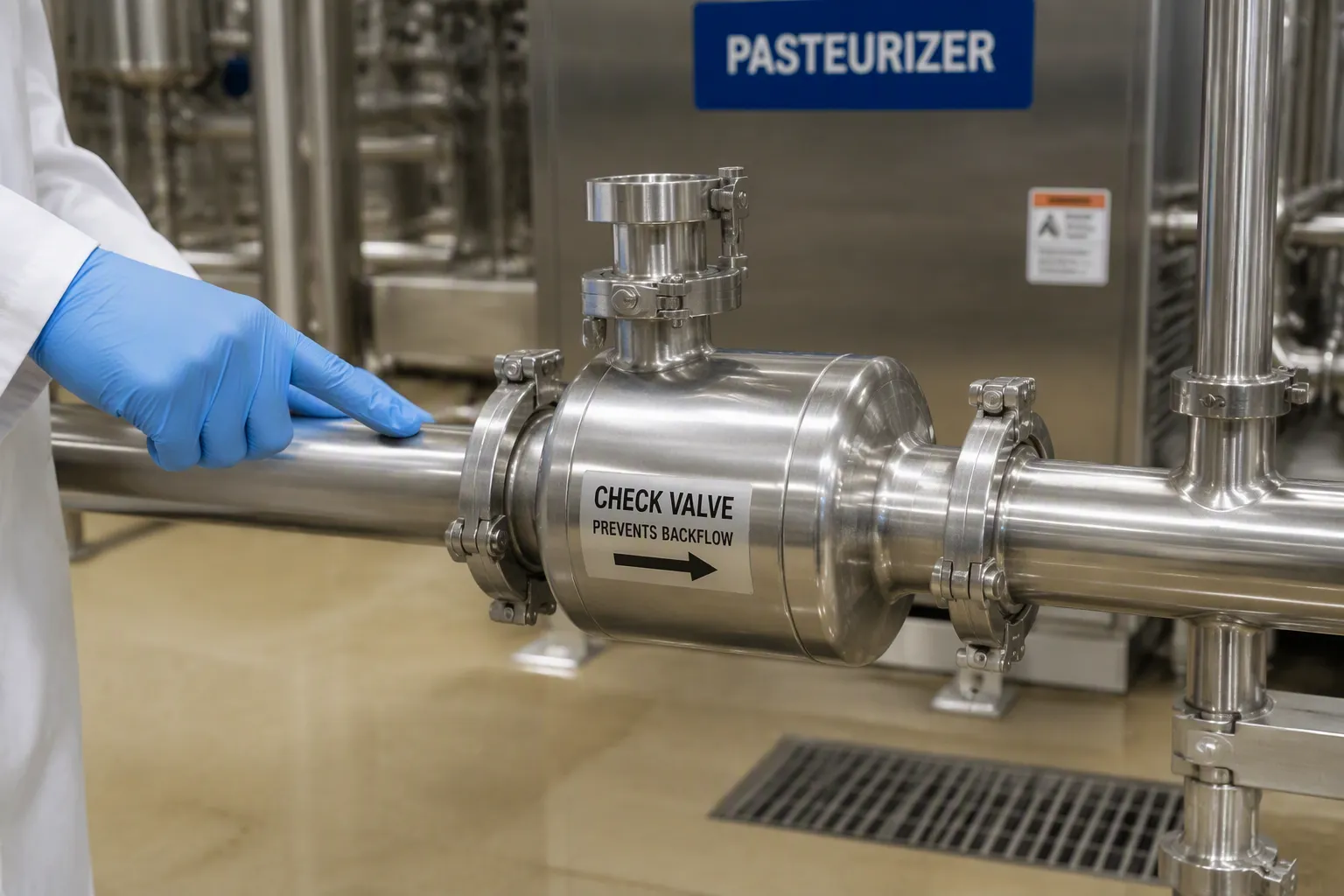

Важность в производстве продуктов питания и напитков

Предотвращение загрязнения и порчи

Обратный поток создает большую опасность при производстве продуктов питания и напитков. Когда поток идет в обратном направлении, непитьевая вода, чистящие растворы или сырой продукт могут попасть в линии готовой продукции. Всего одно событие может испортить всю партию. Результатом этого являются испорченные продукты, рост патогенов и нарушение правил. FDA требует надлежащего предотвращения в соответствии со статьей 21 CFR 117.37, которая охватывает санитарные помещения, водоснабжение и сантехнику. Это правило требует, чтобы линии подачи технологической воды, пара, сжатого воздуха и канализации включали меры предотвращения перекрестного загрязнения. Без защиты непитьевая вода может незаметно попасть в производственную линию.

В таблице ниже показаны доказанные риски, связанные с обратным потоком на перерабатывающих предприятиях:

Каждый из этих рисков может привести к потере продукта, повреждению оборудования или угрозе здоровью. Напольный дренаж также должен иметь правильный размер и наклон с отдельными выходами для сырых и пастеризованных зон. Этот выбор конструкции необходимо сделать до заливки плит перекрытия, что показывает, почему планирование важно для общей безопасности.

На каждом объекте необходима надежная профилактика в возможных точках перекрестков. Санитарный обратный клапан предотвращает обратный поток простым способом: он закрывается самостоятельно, когда давление в прямой линии падает. Это простое действие предотвращает эти риски до того, как они перерастут в реальные события заражения.

Защита насосов и технологического оборудования

Обратный поток также вредит дорогостоящему технологическому оборудованию в пищевой промышленности и производстве напитков. Когда насос останавливается, сила тяжести может толкать обратный поток через систему. Этот внезапный разворот вызывает гидравлический удар. Гидравлический удар вызывает скачки давления, которые повреждают рабочие колеса насоса, уплотнения и трубопроводы. Правильно установленный клапан закрывается сразу же, когда поток меняется на противоположное, предотвращая повреждение гидроударом.

Санитарные обратные клапаны защищают оборудование во многих отраслях промышленности. В линиях питания и нагнетания котла они предотвращают обратный поток и гидроудары, обеспечивая безопасность питательных насосов. В плитах, холодильных системах и паропроводах эти санитарные клапаны выполняют ту же важную работу. Обратные клапаны с резьбой вакуумного выключателя останавливают образование конденсата, защищая клапаны от давления обрушения и последующего повреждения насоса.

Производственные мощности также зависят от этих клапанов в нескольких областях. В отверстиях для розлива газированных безалкогольных напитков используются пружинные подъемные механизмы, которые предотвращают обратный поток и эрозию седла из-за пульсации CO₂, защищая насосы для наполнения. Линии транспортировки фруктового пюре нуждаются в проверке поворота всех отверстий с помощью фильтров для предотвращения застревания частиц и обратного потока. Слив из котла для кипячения сусла требует проверки подъема при высокой температуре, чтобы предотвратить расслабление пружины и задержку закрытия, избежать выкипания и защитить последующие насосы. В возвратных линиях CIP используются двухпластинчатые клапаны, установленные вертикально, которые уменьшают количество биопленок и предотвращают бактериальное загрязнение и накопление бактерий. Для каждого использования требуется определенная конструкция клапана, соответствующая типу жидкости, температуре и характеру потока.

Каждое использование в отрасли сопряжено с различными проблемами. Правильная конструкция клапана решает эти проблемы, сохраняя при этом санитарные условия. Правильный выбор и размещение этих клапанов обеспечивает бесперебойную работу производства и предотвращает дорогостоящие простои.

Санитарные обратные клапаны по сравнению со стандартными обратными клапанами

Стандартные и санитарные обратные клапаны пропускают жидкость в одном направлении. Но их конструкции отличаются друг от друга, что влияет на безопасность продукции. Стандартный клапан прекрасно работает в промышленных трубах. Однако тот же клапан нельзя использовать с едой или напитками.

Гигиенические материалы и гладкая отделка

В санитарно-гигиенических клапанах корпус, диск и пружина изготовлены из нержавеющей стали 316L. Этот металл не ржавеет при чистке агрессивными химикатами или при контакте с кислыми продуктами. В стандартных клапанах часто используется углеродистая сталь или латунь. Эти металлы могут просачивать мельчайшие частицы в продукт. Уплотнения санитарно-гигиенических клапанов соответствуют правилам FDA и 3-A. Распространенными материалами уплотнений являются EPDM, силикон, витон и ПТФЭ. Эти уплотнения выдерживают множество циклов очистки паром, не ломаясь и не разбухая.

Отделка поверхности – еще одно большое отличие. Стандартный корпус клапана имеет шероховатую внутреннюю поверхность. Кусочки еды прилипают к этой поверхности, и там могут размножаться бактерии. Корпус санитарного клапана имеет гладкую внутреннюю поверхность с очень низкой шероховатостью. Такая отделка позволяет полностью опорожнить клапан и оставляет мало мест, где может собираться жидкость.

Бесщелевая конструкция – самое важное отличие. Санитарный обратный клапан не имеет застойных зон или скрытых мест, где могут собираться микробы. Контролируемые изгибы, полнопроходные траектории и точное выравнивание наконечников устраняют малейшие зазоры в соединениях. Ровные, самовыравнивающиеся поверхности предотвращают выступы и перекосы. Орбитальные стыковые сварные швы и фасонные втулки исключают любые проникновения или углубления. Эти функции снижают риск образования биопленки и помогают использовать утвержденные методы очистки. Стандартный клапан имеет резьбовые соединения и утопленные седла. Эти функции задерживают грязь, и их трудно чистить.

Совместимость с возможностью очистки на месте

Системы очистки на месте проталкивают чистящую жидкость через технологическую линию, не разбирая ее. Санитарные клапаны созданы для этой работы. Их гладкая внутренняя поверхность позволяет чистящей жидкости касаться каждой точки, соприкасающейся с продуктом. Их форма без щелей не позволяет грязи скапливаться в щелях. Их уплотнения выдерживают большое количество горячих растворов щелочи и кислот.

Стандартные клапаны плохо работают с очисткой на месте. Корпуса с резьбой и шероховатые отливки задерживают грязь, куда не может попасть чистящая жидкость. Стандартный клапан необходимо вынимать и чистить вручную. Это добавляет работы и может вызвать ошибки при установке обратно. Санитарные клапаны остаются на месте и очищаются в линии. Это позволяет поддерживать готовность санитарно-технического оборудования к следующей партии. Это также поддерживает чистоту всей технологической линии.

Санитарный обратный клапан предотвращает обратный поток с помощью односторонней системы, чувствительной к давлению. Подпружиненный диск или шар открывается, когда давление толкает его вперед, и закрывается, как только поток меняет направление. При производстве продуктов питания и напитков это действие обеспечивает чистоту продукта и позволяет избежать гидравлического удара. Он также защищает дорогостоящее оборудование и соответствует строгим правилам FDA и USDA. В сантехнических клапанах используется нержавеющая сталь 316L, гладкая поверхность и каналы без щелей. Эти особенности отличают их от стандартных клапанов и предотвращают размножение бактерий и бактерий. На любой линии по производству продуктов питания или напитков этот простой компонент обеспечивает качество и безопасность. Надежное закрытие предотвращает загрязнение и обеспечивает бесперебойную работу производства.

Часто задаваемые вопросы

Как работает санитарный обратный клапан?

Клапан открывается, когда давление вперед превышает силу пружины. Он закрывается сам по себе, когда поток останавливается или поворачивается. Эта простая конструкция останавливает обратный поток без какого-либо внешнего контроля.

Почему санитарные клапаны имеют решающее значение в производстве продуктов питания и напитков?

Санитарные клапаны не допускают попадания сырых продуктов и чистящих растворов в линии готовой пищевой продукции. Они также защищают насосы от гидравлического удара. Перерабатывающая промышленность полагается на них в вопросах гигиены.

Какие материалы используются в санитарно-обратных клапанах?

Для корпуса и пружины используется нержавеющая сталь 316L. Уплотнения изготовлены из EPDM, силикона, витона или ПТФЭ, соответствующего требованиям FDA. Эти материалы хорошо подходят для обработки напитков.

Насколько санитарная арматура соответствует стандартам безопасности?

Они имеют гладкую поверхность и дизайн без щелей. Они допускают очистку «Очистка на месте». Это соответствует правилам безопасности при производстве напитков.
