Санитарные обратные клапаны SS304 и SS316L: какой материал выбрать?

Выбор неправильного сплава в системах обработки жидкостей высокой чистоты приводит к скрытым эксплуатационным расходам, которые могут нанести ущерб предприятию. Вы постоянно балансируете первоначальные капитальные затраты с серьезными рисками локальной коррозии, загрязнения продукции и незапланированных простоев. Несовместимые материалы клапанов являются прямой причиной этих катастрофических отказов. Когда агрессивные чистящие средства поражают некачественную сталь, образующиеся в результате питтинги создают микроскопические гавани для роста бактерий. Это ставит под угрозу целые производственные партии и приводит к аварийным остановкам.

Вы должны объективно оценить SS304 и SS316L на основе химического состава, стоимости жизненного цикла и конкретных условий процесса. Понимание металлургических различий позволит вам подобрать сплав в соответствии с вашими протоколами гидродинамики и очистки. Эта оценка предотвращает преждевременный выход оборудования из строя и обеспечивает соответствие нормативным требованиям во всей вашей трубопроводной сети. Мы предоставим точные параметры, необходимые для выбора оптимального санитарного обратного клапана из нержавеющей стали для вашего предприятия.

• SS304 обеспечивает экономичную основу для стандартных санитарных применений с низким содержанием хлоридов, таких как производство молочных продуктов, пивоварение или производство напитков. Широкая доступность делает его очень привлекательным для строительства крупномасштабных объектов.

• SS316L содержит 2–3% молибдена, что обеспечивает превосходную стойкость к точечной и щелевой коррозии в агрессивных средах с высоким содержанием хлоридов или кислот.

• Обозначение «L» указывает на низкое содержание углерода (<0,03%), что предотвращает выделение карбидов во время сварки и обеспечивает долговременную структурную целостность санитарно-гигиенических трубопроводов.

• Затраты на жизненный цикл часто благоприятствуют использованию SS316L в агрессивных средах очистки на месте (CIP) и пропаривания на месте (SIP), что компенсирует более высокие первоначальные затраты на материалы за счет увеличения срока службы и сокращения затрат на техническое обслуживание.

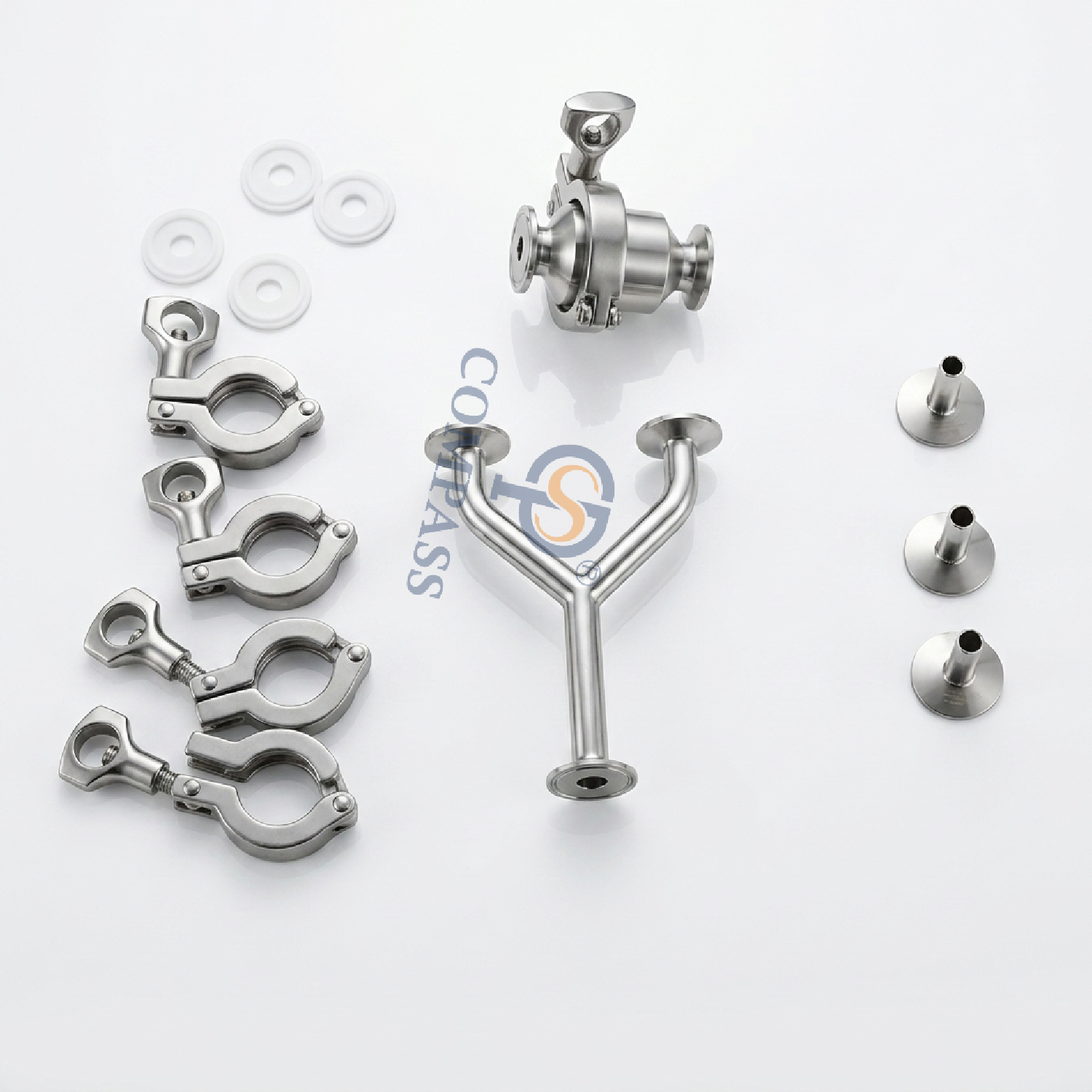

Основные требования к санитарным обратным клапанам из нержавеющей стали

Санитарные нормы и требования к отделке поверхности

Санитарная обработка требует строгого соблюдения отраслевых стандартов. Компоненты должны соответствовать ASME BPE (биотехнологическое оборудование), санитарным стандартам 3-A и рекомендациям FDA. Эти рамки определяют, как оборудование взаимодействует с расходными материалами или фармацевтическими продуктами. Обработка поверхности играет доминирующую роль в этом соблюдении. Среднее значение шероховатости (Ra) измеряет микроскопические выступы и впадины на поверхности металла. Стандартные санитарные применения требуют Ra 32 микродюймов (0,8 микрометра) или выше. На фармацевтических линиях высокой чистоты часто требуется Ra 15 микродюймов (0,38 микрометра) с последующей электрополировкой.

Гладкая поверхность предотвращает размножение бактерий. Микроорганизмы легко прикрепляются к шероховатым металлическим поверхностям, образуя биопленки, устойчивые к стандартным процедурам очистки. При выборе обратного клапана вы должны убедиться, что обработка внутренней поверхности соответствует требованиям вашего трубопровода. Даже незначительная царапина или неправильная полировка диска клапана может испортить стерильную среду. Производители добиваются такого результата путем механической полировки и последующей химической обработки. Перед установкой вы должны запросить документацию, подтверждающую, что клапан соответствует указанному значению Ra.

Инспекторы на местах используют специальные процедуры для проверки отделки перед тем, как утвердить установку нового трубопровода. Во время приемочного контроля вам следует выполнить следующие этапы проверки:

1. Проверьте соответствие документа сертификации качества поверхности производителя требованиям заказа на поставку.

2. Выполните визуальный осмотр внутренних частей клапана с помощью яркого фонарика на наличие видимых следов механической обработки, заусенцев или тусклых пятен.

3. Используйте калиброванный ручной профилометр, чтобы снять три отдельных показания Ra на внутреннем корпусе клапана и на посадочной поверхности.

4. Убедитесь, что электрополированные поверхности имеют однородную поверхность с высокой отражающей способностью, без инея и точечной коррозии.

5. Задокументируйте показания профилометра в системе управления качеством предприятия, прежде чем передать компонент монтажной бригаде.

Как санитарные обратные клапаны предотвращают обратный поток и загрязнение

Основная функция любого обратного клапана — регулирование направления потока. В санитарных системах предотвращение обратного потока не подлежит обсуждению. Обратный поток вызывает перекрестное загрязнение между различными партиями продукта или между сырыми и обрабатываемыми жидкостями. Надежный обратный клапан обеспечивает мгновенное закрытие в момент падения давления жидкости. Такая быстрая реакция защищает технологические потоки высокой чистоты от последующих загрязнений.

В подпружиненных санитарных обратных клапанах используется калиброванная пружина, которая удерживает диск напротив седла. Давление открытия — минимальное давление на входе, необходимое для открытия клапана, — должно соответствовать динамике вашей системы. Стандартное давление открытия находится в диапазоне от 0,5 до 1,5 фунтов на квадратный дюйм. Если пружина слишком слабая, клапан может трепетать, что приводит к механическому износу и нестабильному потоку. Если пружина слишком сильная, она ограничивает поток и вызывает неприемлемое падение давления в линии. Правильный размер и выбор материала гарантируют, что внутренние механизмы точно реагируют на изменения жидкости. Эта механическая надежность напрямую защищает целостность вашего продукта.

Очищаемость и дренируемость

Санитарные системы используют автоматизированные протоколы очистки на месте (CIP) и пропаривания на месте (SIP). Оборудование должно быть тщательно очищено без ручной разборки. Обратные клапаны создают проблемы с возможностью очистки, поскольку они содержат движущиеся части и внутренние полости. Проектирование с нулевыми застойными зонами является обязательным. Мертвая часть — это застойная зона, где жидкость собирается и выходит из турбулентного потока чистящих химикатов. Отраслевые стандарты обычно ограничивают мертвые зоны соотношением длины к диаметру (L/D) менее 2:1.

Дренаж гарантирует, что после циклов очистки не останется остаточных жидкостей. Для установки горизонтального клапана требуются эксцентриковые конструкции или специальные углы установки, обеспечивающие полную эвакуацию жидкости. Вертикальные установки, естественно, сливают лучше, но требуют тщательной калибровки пружины, чтобы учесть вес столба жидкости и диска клапана. Внутренняя геометрия корпуса клапана должна способствовать турбулентному потоку во время циклов CIP. Вам необходима минимальная скорость жидкости 1,5 метра в секунду (5 футов в секунду) для очистки внутренних поверхностей, удаления остатков продукта и полной дезинфекции пути потока.

Нержавеющая сталь SS304 и SS316L: ключевые различия

304, 304L, 316, 316L: в чем разница?

Основное различие между этими марками нержавеющей стали заключается в содержании углерода и коррозионной стойкости. Буква «L» означает низкий уровень углерода , что улучшает характеристики сварки за счет снижения риска коррозии вокруг сварных участков. SS304 и SS316 подходят для общего применения, а SS304L и SS316L предпочтительны для санитарных систем, требующих обширной сварки.

Нержавеющая сталь SS304: особенности и применение

SS304 — одна из наиболее широко используемых нержавеющих сталей в пищевой промышленности и производстве напитков. Он обеспечивает хорошую коррозионную стойкость, долговечность и экономическую эффективность для стандартных применений. Он подходит для мягких сред, таких как молочные продукты, пивоварение и системы очистки воды. Однако SS304 имеет меньшую устойчивость к хлоридам и агрессивным чистящим химикатам, что делает его непригодным для работы в условиях сильной коррозии.

Нержавеющая сталь SS316L: преимущества и применение

SS316L обеспечивает более высокую коррозионную стойкость, чем SS304, благодаря добавлению молибдена. Он работает лучше в средах, подверженных воздействию хлоридов, сильных чистящих средств и процессов высокой чистоты. Низкое содержание углерода также повышает долговечность сварных швов, что делает сталь SS316L идеальной для фармацевтических, биотехнологических, фармацевтических, фармацевтических и других ответственных санитарных применений. Это обеспечивает более длительный срок службы и лучшую защиту от рисков загрязнения в критических системах.

Как правильно выбрать марку нержавеющей стали

Химическая совместимость и коррозионная стойкость

При выборе материала следует учитывать как технологические жидкости, так и чистящие химикаты. SS304 хорошо работает в мягких условиях, но более чувствителен к воздействию хлоридов и агрессивных химикатов CIP, которые со временем могут вызвать коррозию. SS316L содержит молибден, что обеспечивает лучшую устойчивость к хлоридной коррозии и делает его более подходящим для фармацевтических, высокочистых и требовательных санитарных применений.

Устойчивость к температуре и производительность давления

Санитарные обратные клапаны должны выдерживать многократные циклы нагрева и стерилизации, особенно во время процессов SIP. И SS304, и SS316L могут выдерживать высокие температуры, но уплотнения и внутренние компоненты также влияют на общую производительность. Выбор подходящих эластомеров, одобренных FDA, таких как EPDM, PTFE или FKM, обеспечивает надежную герметизацию при повторяющихся изменениях температуры и циклах очистки.

Свариваемость и особенности установки

Методы установки сильно влияют на выбор материала. Современные санитарные системы используют автогенную орбитальную сварку для соединения труб и клапанов. Этот автоматизированный процесс создает гладкие соединения без щелей с использованием вольфрамового электрода и продувочного газа аргона. Как уже говорилось, марка «L» с низким содержанием углерода предотвращает разрушение сварного шва. Межкристаллитная коррозия в зоне термического влияния (ЗТВ) разрушает трубопроводную систему изнутри наружу. Выбор SS316L или SS304L полностью устраняет этот риск.

Обработка поверхности после сварки остается обязательной независимо от выбранного сплава. Сварка изменяет химический состав поверхности и разрушает пассивный оксидный слой. Для восстановления этого защитного барьера необходимо выполнить химическую пассивацию с использованием азотной или лимонной кислоты (в соответствии с рекомендациями ASTM A380). Для применений с высокой чистотой электрополировка удаляет микроскопические дефекты поверхности и создает поверхностный слой, богатый хромом. SS316L исключительно хорошо поддается электрополировке, обеспечивая ультрагладкую поверхность, необходимую для фармацевтического производства.

SS304 против SS316L: стоимость и долгосрочная ценность

Первоначальная стоимость и стоимость долгосрочного обслуживания

Компоненты SS316L обычно имеют более высокую первоначальную стоимость, чем SS304, но лучший выбор зависит от операционной среды. Для мягких применений с низким содержанием хлоридов SS304 может обеспечить надежную работу и сократить первоначальные инвестиции. Однако в агрессивных средах SS304 может потребовать большего количества замен и обслуживания, что делает SS316L более экономичным вариантом в течение всего срока службы оборудования.

Частота технического обслуживания и проверок

Выбор материала напрямую влияет на требования к техническому обслуживанию и срок службы оборудования. SS304, используемый в сложных условиях, может потребовать более частых проверок и обработки для предотвращения коррозии, тогда как SS316L обеспечивает лучшую коррозионную стойкость и более длительный срок службы. Сочетание прочного корпуса клапана из нержавеющей стали 316L с надежными уплотнениями помогает сократить время простоя и увеличить интервалы технического обслуживания.

Заключение

SS304 остается структурно и химически достаточным для базовых санитарных нужд и крупномасштабных общестроительных работ, работающих с мягкими жидкостями. И наоборот, SS316L является обязательной спецификацией для агрессивных, высокочистых сред или сред с высоким содержанием хлоридов, где локальная коррозия угрожает целостности системы. При выборе материала принимайте решение о наиболее агрессивном химическом воздействии, с которым может столкнуться клапан. Почти всегда это автоматизированные циклы очистки CIP и SIP, а не сама технологическая жидкость. Защита вашей производственной линии требует соответствия металлургии самым суровым условиям вашей повседневной деятельности.

1. Проверьте текущую концентрацию химикатов CIP, уделяя особое внимание уровням хлоридов и рабочим температурам.

2. Ознакомьтесь с таблицами совместимости технологических жидкостей, чтобы узнать, как ваш конкретный продукт взаимодействует с нержавеющей сталью 304 и 316L.

3. Ознакомьтесь с требованиями к сварке вашего предприятия, чтобы убедиться, что для ваших методов установки необходима низкоуглеродистая марка «L».

4. Запрашивайте расценки на основе MTR у сертифицированных производителей санитарной арматуры, чтобы гарантировать получение проверенных и отслеживаемых сплавов.

Часто задаваемые вопросы

Вопрос: Могу ли я использовать обратный клапан SS304 в высокотемпературной системе CIP?

О: Да, при условии, что химикаты CIP не содержат высоких концентраций хлоридов или агрессивных кислот. SS304 хорошо выдерживает высокие температуры, но горячие растворы хлоридов быстро вызывают точечную коррозию и коррозионное растрескивание под напряжением. Всегда сначала проверяйте химическую совместимость.

Вопрос: Почему санитарная арматура SS316L строго необходима для фармацевтического производства?

Ответ: В фармацевтических системах используется высокоочищенная вода (WFI) и агрессивные стерилизующие химикаты. SS316L содержит молибден, который предотвращает образование язв и потертостей в этих суровых условиях. Низкое содержание углерода также обеспечивает чистые, устойчивые к коррозии орбитальные сварные швы, необходимые для стерильных трубопроводов.

Вопрос: Каковы плюсы и минусы использования 304L по сравнению со стандартным 304 для санитарной арматуры?

Ответ: Основным преимуществом стали 304L является низкое содержание углерода, что предотвращает разрушение сварного шва (сенсибилизацию) во время установки. Недостатком является немного более низкая прочность на разрыв по сравнению со стандартом 304. Используйте 304L, когда требуется обширная сварка в мягких условиях.

Вопрос: Влияет ли низкое содержание углерода в 316L на номинальное давление клапана?

О: Да, немного. Низкое содержание углерода снижает текучесть и прочность на разрыв 316L по сравнению со стандартным 316. Однако системы санитарно-гигиенических трубопроводов обычно работают при низких давлениях (ниже 150 фунтов на квадратный дюйм), что делает это незначительное снижение прочности неактуальным для большинства применений.

Вопрос: Как проверить марку материала санитарного обратного клапана из нержавеющей стали?

О: Перед покупкой вам следует запросить у производителя отчет об испытаниях материала (MTR). При доставке вы можете провести положительную идентификацию материала (PMI) с помощью XRF-анализатора, чтобы подтвердить точный химический состав металла.

Вопрос: Будет ли SS304 ржаветь при воздействии соленой воды или среды с высоким содержанием хлоридов?

А: Да. В SS304 отсутствует молибден, что делает его пассивный оксидный слой уязвимым для воздействия хлоридов. Воздействие соленой воды, рассола или чистящих средств с высоким содержанием хлоридов приведет к быстрому образованию язв и ржавчине. Для этих конкретных сред необходимо использовать SS316L.
