Типы санитарных обратных клапанов: описание пружинных, шаровых, зажимных и сварных конструкций

Четыре основных типа санитарно-обратных клапанов различаются внутренним механизмом и методом подключения. Пружинные, шариковые, зажимные и сварные типы решают конкретные проблемы управления потоком. Производители изготавливают эти клапаны из нержавеющей стали. Гладкая внутренняя поверхность без трещин предотвращает мертвое пространство, в котором могут размножаться бактерии. Каждое устройство соответствует стандартам 3A для использования в пищевой и фармацевтической промышленности. Выбор санитарного обратного клапана зависит от таких факторов, как вязкость жидкости, необходимость очистки и пределы падения давления. Переработчики сравнивают эти факторы, прежде чем выбрать клапан для своей производственной линии.

Ключевые выводы

• Пружинные обратные клапаны быстро закрываются и лучше всего подходят для жидких жидкостей, таких как молоко..

• Шаровые обратные клапаны работают с густыми продуктами, содержащими кусочки, такими как йогурт и фруктовые смеси.

• Зажимные соединения позволяют быстро чистить и легко обслуживать без специальных инструментов.

• Сварные клапаны обеспечивают надежное и герметичное уплотнение стерильных труб в фармацевтических и биотехнологических учреждениях.

• Выбирайте клапан , ориентируясь на густоту жидкости, способ ее очистки и пределы ее давления. Это поможет вам подобрать правильную посадку.

Конструкция подпружиненного санитарного обратного клапана

Как работают пружинные обратные клапаны

В подпружиненном санитарном обратном клапане используется спиральная пружина, которая прижимает диск к седлу. Прямоток поднимает диск и сжимает пружину. Когда поток останавливается или поворачивается назад, пружина толкает диск обратно в седло. Это создает плотную перекрытию жидких продуктов. Пружина помогает закрыть клапан, поэтому его работа не зависит только от силы тяжести или давления противотока. Эта конструкция хорошо работает в линиях, где клапан находится в любом положении.

Производители изготавливают пружину из материалов, устойчивых к коррозии и многократной очистке. В таблице ниже показаны распространенные материалы пружин для санитарных обратных клапанов, соответствующих стандарту 3A.

Пружина из нержавеющей стали 316 устойчива к воздействию молочных кислот и едких моющих растворов. HASTELLOY® C-276 дает еще один выбор для агрессивных технологических жидкостей. Оба варианта сохраняют внутренние поверхности гладкими и свободными от мертвого пространства.

Плюсы, минусы и типичное использование

Подпружиненная конструкция обеспечивает быстрое и повторяемое закрытие. Он легко справляется с жидкостями низкой вязкости. Пружина добавляет небольшой перепад давления, поэтому переработчики должны учитывать эту потерю при выборе насоса. Клапану также необходимо достаточное давление вперед, чтобы преодолеть напряжение пружины. Эти особенности делают конструкцию идеально подходящей для чистых жидких продуктов.

Переработчики молока зависят от подпружиненных санитарных обратных клапанов в нескольких распространенных приложениях. Отраслевые исследования указывают на три основных применения:

• Передача молока

• Восстановление продукта

• Контуры технологической жидкости на предприятиях по переработке молочной продукции

Каждое применение требует надежного отключения и легкой очистки. Пружинный механизм поддерживает обе цели. Переработчик, которому требуется принудительное закрытие продукта с низкой вязкостью, найдет эту конструкцию практичным выбором. Стиль санитарно-гигиенического подключения по-прежнему имеет значение, и в следующих разделах рассматриваются хомутовые и сварные варианты.

Санитарные шаровые краны и использование обратных клапанов

Работа гравитации и обратного потока

В санитарном шаровом обратном клапане внутри корпуса используется простой шар. Этот мяч упирается в сиденье, когда линия не движется. Прямой поток выталкивает шар с седла и пропускает продукт. Мяч скатывается с седла при прямом потоке. Когда поток движется назад, шар откатывается назад и прижимается к седлу. Гравитация помогает этому происходить в горизонтальных линиях. Шар возвращается на свое место без пружины и штока.

Такая конструкция обеспечивает хорошую герметизацию с очень небольшим количеством движущихся частей. Шар свободно перемещается внутри гладкой камеры. Нет мертвого пространства, где может собираться продукт. Производители полируют внутреннюю часть по стандартам 3А. Санитарный обратный клапан этого типа обрабатывает густые жидкости и продукты с частицами. Открытая камера позволяет густой жидкости обтекать шар. Частицы проходят, не блокируя механизм. Шар полностью отрывается от седла, поэтому падение давления остается низким.

Пищевая и молочная промышленность

Молочные заводы используют санитарные шаровые краны для продуктов, содержащих твердые частицы или очень густых продуктов. По этим линиям перемещаются йогурт, творог и фруктовые продукты. Санитарное исполнение предназначено для мелкого творога и кусочков фруктов. В этих же линиях засорился бы подпружиненный клапан. Шаровой обратный клапан обеспечивает движение продукта без засоров. Открытый путь потока хорошо подходит для линий, обрабатывающих толстые продукты.

Эти сантехнические шаровые краны также используются в производстве напитков и пищевых продуктов. Конструкция, соответствующая стандарту 3A, соответствует правилам гигиены при прямом контакте с продуктом. Системы очистки на месте без проблем промывают открытую камеру. Шар и седло устойчивы к воздействию едких моющих растворов. Перерабатывающие предприятия выбирают санитарные шаровые краны, когда им требуется надежное перекрытие и легкая очистка. Санитарные шаровые краны с зажимными соединениями упрощают монтаж. Стиль подключения по-прежнему имеет значение для обслуживания. Зажимные и сварные варианты работают с шаровыми обратными клапанами. Процессор выбирает соединение в зависимости от потребностей в очистке и расположения линии.

Типы соединений зажимных клапанов для сантехнических систем

Модульная конструкция для легкой очистки

Зажимное соединение использует конструкцию «три клевера» для крепления корпусов клапанов к технологическим линиям. Два одинаковых наконечника встречаются лицом к лицу. Между ними стоит прокладка. Зажим удерживает детали вместе простым затягиванием. Этот тип соединения клапана позволяет осуществлять быструю установку и демонтаж без специальных инструментов. Оператор ослабляет один зажим и снимает клапан с линии за считанные секунды.

Модульная конструкция позволяет легко устанавливать хомутовые клапаны в ограниченном пространстве. Фланцевое соединение требует болтов по полной окружности. Эта работа занимает гораздо больше времени. Зажимное соединение требует только одной или двух точек затяжки. Бригады технического обслуживания экономят время при каждой перенастройке. Конструкция зажима также позволяет переработчикам заменять корпуса клапанов без разрезания трубы. Такая гибкость хорошо работает для линий, которые часто меняют продукцию.

Пригодность и преимущества CIP

Системы очистки на месте зависят от гладких, дренируемых поверхностей. Зажимное соединение помогает безразборной мойке, поскольку каждая смачиваемая деталь быстро разбирается. Прокладка плотно прилегает во время работы. Оператор снимает зажим и проверяет внутреннюю часть после очистки. Никакие скрытые щели не задерживают остатки продукта. Данный тип подключения клапана соответствует санитарным нормам по прямому контакту с продуктом.

Зажимные соединения также сокращают время простоя во время технического обслуживания. Фланцевое соединение остается фиксированным и требует тщательного затяжки болтов. Зажимное соединение открывается простым сжатием или поворотом. Бригады заменяют прокладки и уплотнения, не перемещая близлежащие трубопроводы. Клапан быстро возвращается к работе. Переработчики, которые заботятся о частой чистке, предпочитают зажимные соединения фланцевым вариантам. В конструкции сочетаются гигиена, скорость и надежность санитарных систем.

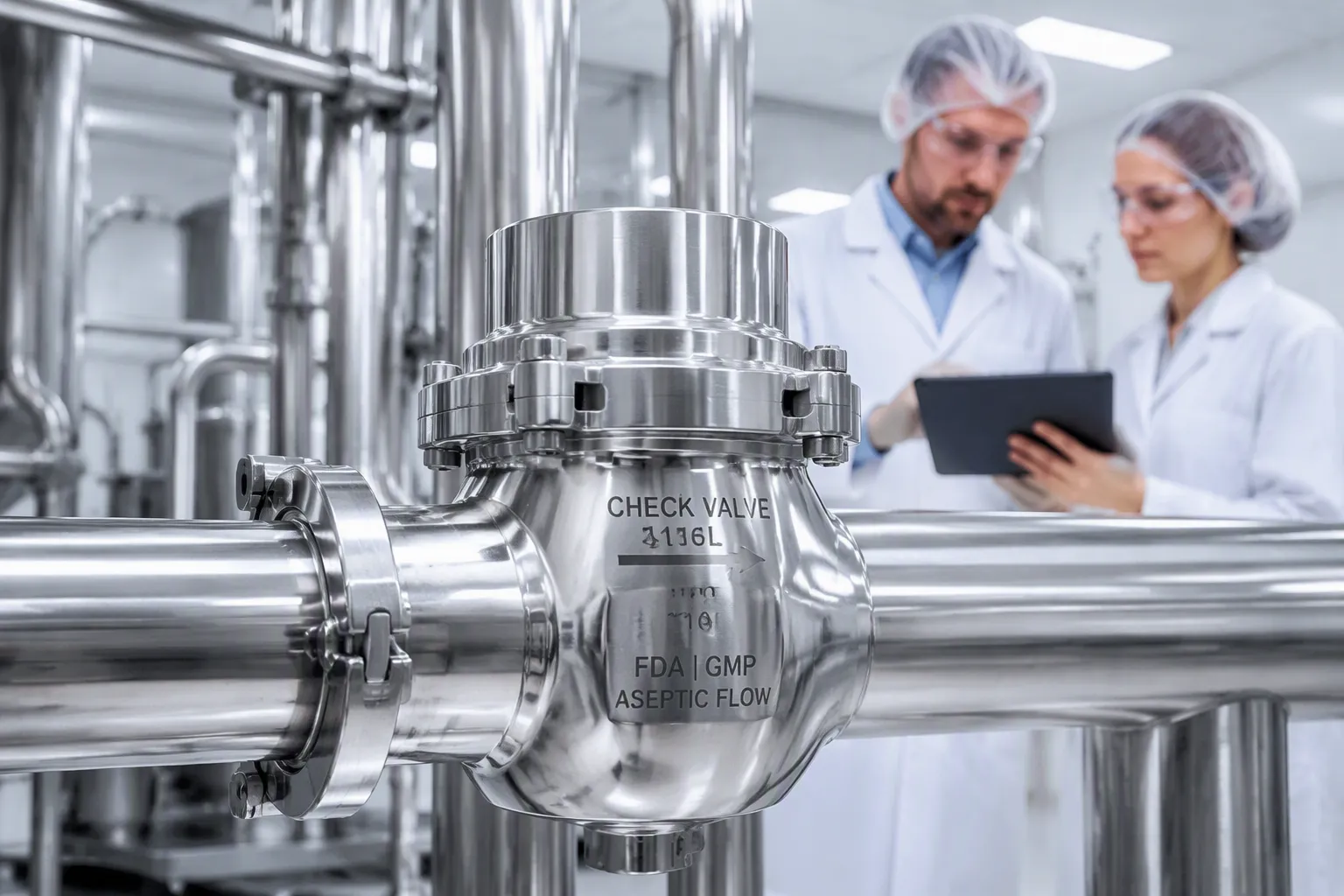

Применение сварных санитарных обратных клапанов

Стационарная установка и отсутствие мертвых зон

В сварном санитарном обратном клапане используются соединения, которые остаются на месте, а не детали, которые можно снять. Монтажник приваривает корпус клапана прямо в технологическую линию. Такое соединение обеспечивает гладкое уплотнение без зазоров, с которым не может сравниться ни один зажим или фланец. Цельная поковка и сварка из одного и того же материала избавляют от мест, в которых может скапливаться грязь. Наружные поверхности подвергаются электролитической полировке, а внутренние – суперзеркальной полировке. Никакая пыль не накапливается, бактерии не размножаются, а в месте соединения не образуются протечки.

Застойные зоны представляют собой большой риск в системах высокой чистоты. «Мертвая часть» — это область с низким потоком или его отсутствием, размером более шести диаметров, где бактерии могут расти и размножаться при наличии подходящей среды и питательных веществ. Типы фитингов обычно являются ограничивающим фактором в снижении риска загрязнения.

Мертвые участки — это области с низким потоком или его отсутствием, диаметром более шести, где бактерии могут расти и размножаться при наличии надлежащей среды и питательных веществ. Типы фитингов обычно являются ограничивающим фактором в снижении риска загрязнения. Наиболее распространенным фитингом в системах высокой чистоты является санитарное трехзажимное соединение, при этом резьбовые и фланцевые соединения считаются менее подходящими. Если соединение тройным зажимом невозможно, следует использовать стыковую сварку для создания гладкого и бесшовного соединения.

Сварные концы с заранее подготовленными ориентирами для сварки помогают использовать системы санитарно-гигиенических трубопроводов большого объема в чистых зонах. Этот тип соединения предотвращает внешние утечки и перекрестное загрязнение. Он полностью соответствует правилам асептического производства FDA, 3-A и GMP. Система защиты уплотнений без заеданий обеспечивает стерильность зон продукта.

Лучшие практики для асептических процессов

Биотехнологические и фармацевтические линии полагаются на приварные санитарные обратные клапаны в качестве стерильных барьеров. Эти объекты используют проверенные циклы SIP и CIP. Постоянный сварной шов поддерживает стабильное производство, не нарушая границы стерильности. Тройники Y-образного типа с быстрым зажимом склонны к образованию отложений на уплотнениях, склонны к утечкам под высоким давлением и не могут соответствовать требованиям непрерывной перекачки больших объемов. Сварной клапан позволяет избежать этих проблем.

Установка требует тщательного планирования, поскольку соединение является постоянным. Бригады технического обслуживания не могут заменить приваренный клапан во время производственного цикла. Они должны планировать замену во время плановых остановов. Надежность уплотнения остается высокой на протяжении всего срока службы. Перерабатывающим предприятиям следует проверить качество сварных швов с помощью осмотра, прежде чем линия вернется в эксплуатацию. Такая практика обеспечивает безопасность продукции и поддерживает проверки со стороны регулирующих органов.

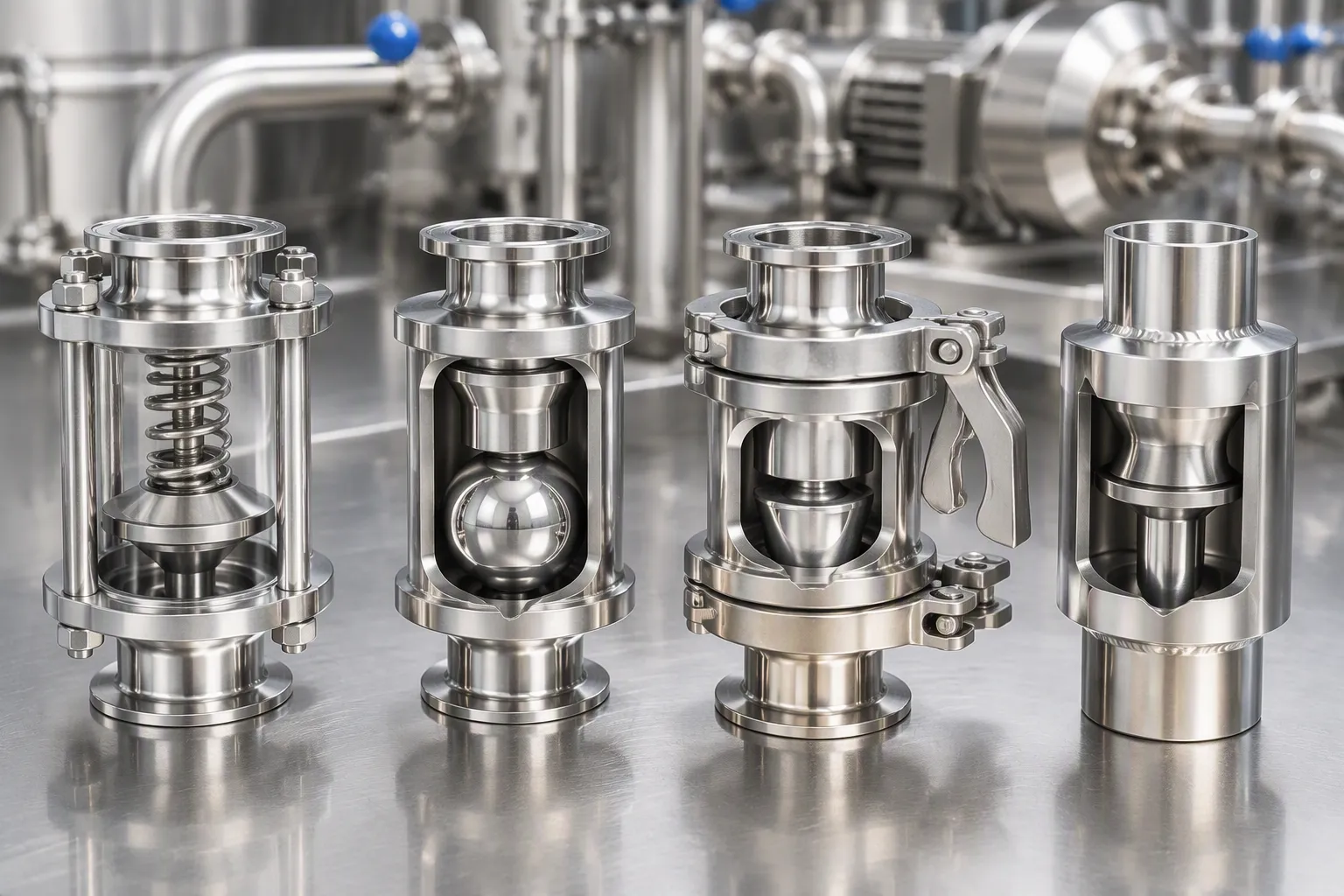

Руководство по выбору санитарно-обратных клапанов

Ключевые отличия по дизайну

Каждый дизайн меняет одну силу на другую. Пружинный блок быстро закрывается и надежно удерживает жидкие жидкости. Пружина увеличивает перепад давления, поэтому при выборе насоса необходимо учитывать эту потерю. Шаровой блок пропускает толстый продукт и частицы с небольшим сопротивлением. Шар откатывается от седла, поэтому поток остается открытым, а падение давления остается низким. Очищаемость тоже различается. Зажимное соединение открывается за считанные секунды для проверки. Сварное соединение остается постоянным и устраняет мертвые зоны, но требует остановки для замены.

В таблице ниже четыре конструкции сравниваются по наиболее важным факторам.

Переработчики также сопоставляют этот выбор с санитарными мембранными клапанами и санитарными дроссельными клапанами. Эти две семьи выполняют разные обязанности. Мембранный клапан подходит для дросселирования и отключения. Дроссельный клапан подходит для изоляции крупных линий. Санитарный обратный клапан выполняет только одну задачу: останавливает обратный поток без участия оператора.

Подбор клапана для конкретного случая использования

Высокая вязкость указывает на шаровую конструкцию. Йогуртовые и фруктовые продукты проходят через открытую камеру, не засоряясь. Низкие требования к мертвым зонам указывают на сварной корпус. Биотехнологическим и фармацевтическим линиям необходимо такое постоянное соединение без зазоров. Частая чистка указывает на хомутовое соединение. Бригады достают кузов, проверяют прокладку и быстро возвращают его в эксплуатацию. Низкий перепад давления указывает на пружинную конструкцию только тогда, когда продукт тонкий и у насоса есть запас.

Ни один дизайн не выигрывает в каждом случае. Завод может использовать шаровой узел на одной линии и сварной узел на другой. Правильный выбор зависит от жидкости, графика очистки и бюджета давления. Покупатели, которые расскажут поставщику об этих трех деталях, получают клапан, подходящий к линии.

Тип жидкости, ее толщина, перепад давления, частота очистки и правила «застойной зоны» определяют каждый выбор. Жидкие жидкости лучше всего работают с пружинной конструкцией. Для толстых продуктов с частицами необходима шариковая конструкция. Модульные установки требуют зажимных соединений. Асептические линии требуют сварных корпусов. Каждый санитарный обратный клапан служит четкой цели.

Краткий справочник помогает покупателям принять решение. Пружинные блоки подходят для жидкостей с низкой вязкостью. Шариковые узлы работают с вязкими жидкостями. Зажимные соединения подходят для модульных систем. Сварные корпуса защищают стерильные линии. Переработчики должны сообщать поставщику информацию о своих жидкостях, графике очистки и пределах давления. Этот шаг гарантирует, что правильный для работы будет доставлен санитарный клапан .

Часто задаваемые вопросы

Какая конструкция лучше всего подходит для толстых продуктов с частицами?

Шаровая конструкция хорошо подходит для густых жидкостей и мелких твердых частиц. Шар скатывается с седла при движении потока вперед. Йогурт, творог и фруктовые пасты проходят через открытую камеру, не застревая. Весенний дизайн заблокировал бы эти же линии. Переработчики выбирают шаровой тип отключения, который подходит для твердых продуктов.

Как хомутовое соединение помогает при очистке?

В зажимном соединении используется конструкция «три клевера». Оператор ослабляет один зажим и снимает клапан за считанные секунды. Каждая деталь, соприкасающаяся с продуктом, разбирается для проверки. Отсутствие скрытых зазоров задерживает остатки. Системы очистки на месте лучше работают с такой установкой, которая легко разбирается. Бригады меняют прокладки, не перемещая близлежащие трубопроводы.

Когда переработчику следует выбирать сварной корпус?

Асептические и стерильные линии нуждаются в сварных корпусах. Постоянный сустав избавляется от мертвых ножек, на которых размножаются бактерии. Биотехнологические и фармацевтические предприятия полагаются на эту конструкцию для проверенных циклов SIP и CIP. Гладкое уплотнение без зазоров соответствует правилам FDA, 3-A и GMP. Замена требует планового отключения.

Что вызывает падение давления в подпружиненном клапане?

Пружина увеличивает сопротивление прямому потоку. Переработчики должны планировать эти потери при выборе насоса. Клапану также необходимо достаточное давление, чтобы преодолеть напряжение пружины. Эта конструкция хорошо работает с жидкими жидкостями, когда у насоса есть запас. Шаровой клапан обеспечивает меньший перепад давления при работе с толстыми продуктами.

Может ли один санитарный обратный клапан удовлетворить все потребности?

Ни один дизайн не выигрывает в каждом случае. Завод может использовать шаровой узел на одной линии и сварной узел на другой. Правильный выбор зависит от жидкости, графика очистки и бюджета давления. Покупатели, которые поделятся этими подробностями с поставщиком, получат клапан, подходящий к данной линии.
