Трехходовые санитарные поворотные заслонки, используемые в химической, молочной, пищевой и фармацевтической промышленности

Многопортовое управление потоком больше не является роскошью в гигиенической обработке — это необходимость. Независимо от того, направляете ли вы сырое молоко в один из двух пастеризаторов, перенаправляете раствор CIP обратно в резервуар для регенерации или переключаетесь между фазами продукта и воды в биореакторном комплексе, один трехходовой санитарный дроссельный клапан может заменить два двухходовых клапана и один тройник, разрезая сварные швы на 40 % и уменьшая занимаемую площадь на раме до 0,8 м². Учитывая, что глобальный спрос на гигиенические многоходовые клапаны растет на 7,1 % в год в среднем на 7,1 %, а инспекторы FDA теперь внимательно изучают тупики вплоть до 1,5 диаметров труб, понимание того, где и как развернуть трехходовой санитарный дроссельный клапан, стало критически важным навыком для каждого инженера-технолога и менеджера по закупкам.

Трехходовой санитарный дроссельный клапан представляет собой гигиенический клапан с T-образным или L-образным отверстием, в котором используется вращающийся на 120° или 90° диск внутри корпуса из полированной нержавеющей стали для отвода, смешивания или изоляции технологических жидкостей на химических, молочных, заводах по производству напитков и фармацевтических предприятиях, сохраняя при этом поверхность Ra ≤ 0,8 мкм и полную возможность CIP/SIP без ручной разборки.

В этих четырех отраслях требуется одна и та же геометрия клапана для работы с силиконовыми эмульсиями с вязкостью 200 000 сП, сывороточным пермеатом с температурой 85 °C, газированной водой с давлением 6 бар и водой для инъекций с температурой 80 °C — иногда на одной и той же установке. Разница заключается в материале седла, профиле диска, уровне безопасности привода и логике управления. Следующие 2000 слов содержат отраслевые спецификации, диаграммы давления и температуры, калькуляторы окупаемости инвестиций и контрольные списки соответствия, чтобы вы могли выбрать, обосновать и обслуживать трехходовой санитарно-гигиенический дроссельный клапан, который проходит проверку FDA, EHEDG и 3A, одновременно сокращая затраты жизненного цикла до 30 %.

Трехходовой санитарный дроссельный клапан представляет собой устройство регулирования потока с нулевым запором и тремя полированными зажимными или приварными концами, расположенными в форме Т или L, одним диском, который вращается на 90° или 120° внутри полностью обработанного отверстия, и внешним приводом, который может отклонять, смешивать или изолировать технологические потоки, соблюдая при этом Ra ≤ 0,8 мкм, санитарные стандарты FDA 21 CFR 177 и 3A.

В отличие от промышленных трехходовых шаровых кранов, в которых используются сложные перекрывающиеся сферические порты, в санитарной версии «бабочка» линия уплотнения удерживается на одном уровне со стенкой трубы, исключая щели, в которых продукт может запекаться во время циклов SIP. Диск имеет зубцы по краям, чтобы соответствовать внутренней кривизне отверстия, так что, когда клапан полностью открыт, диск выступает в путь потока всего на 0,2 мм — достаточно мало, чтобы позволить системам очистки скребков проходить без повреждений.

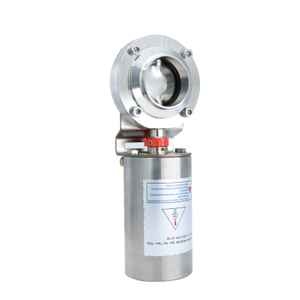

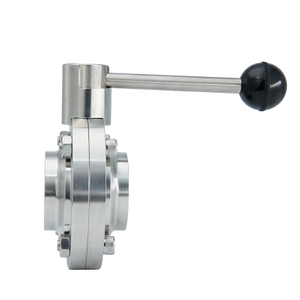

Приведение в действие может быть ручным (спусковая рукоятка с 12-позиционным фиксатором), пневматическим (двойного действия на 90° или 120°) или электрическим (обратная связь по MODBUS или PROFINET). Пневматические версии оснащены интерфейсом ISO 5211 F05, позволяющим предприятиям переключаться между отказоустойчивым устройством с пружинным возвратом и управлением двойного действия в течение нескольких минут, что является преимуществом, когда оценки технологических опасностей меняются между кампаниями по производству продукции.

Наконец, корпус клапана изготавливается из цельного прутка или кованого блока марки 316L для устранения пористости, характерной для отливок. Это позволяет выполнять орбитальную сварку труб класса 5 или 10 без присадочного стержня, что соответствует требованиям ASME BPE-2022 к цвету сварного шва класса 1, что важно для фармацевтических предприятий, которые проходят сторонний аудит сварных швов перед FAT.

На химических заводах трехходовые санитарные дисковые затворы направляют растворители высокой чистоты, силиконовые эмульсии и чистящие средства между реакторами, фильтрами и резервуарами для утилизации, при этом препятствуя образованию хлоридной коррозии и отвечая директивам ATEX по взрывозащите.

Выбор седла меняется с EPDM на PTFE или PVDF, когда присутствуют такие растворители, как ацетон или MEK. Седла из ПТФЭ выдерживают температуру 150 °C, но имеют меньшую эластичность; поэтому седло из ПТФЭ с подложкой из нержавеющей стали и эластомерным активатором обеспечивает как химическую стойкость, так и герметичное закрытие при давлении 6 бар. Статически проводящие марки (поверхностное сопротивление 10⁴ Ом/кв.м) предотвращают возникновение воспламеняющих разрядов при перекачке легковоспламеняющихся растворителей с проводимостью < 100 пСм/м.

Кривые давления и температуры показывают, что 3-дюймовый клапан с L-образным отверстием номиналом PN10 может выдерживать давление 10 бар при 20 °C, но его номинальные характеристики необходимо снизить до 7 бар при 100 °C. Инженеры часто завышают размеры приводов на 30 %, чтобы преодолеть вязкий момент срыва, когда клапан находится в закрытом состоянии в силиконовом масле с вязкостью 50 000 сП в течение 12 часов. Таблицы определения крутящего момента, предоставленные производителями, содержат коэффициенты безопасности для классов вязкости, что исключает догадки во время FAT скольжения.

Наконец, химические переработчики предпочитают для смешивания Т-образные корпуса: один вход из реактора, один вход из расходного бака растворителя, один выход к линии наполнения. Возможность достижения 95-процентной однородности смеси в пределах трех диаметров трубы ниже по потоку сокращает длину статического смесителя на 0,5 м, экономя 1200 долларов США на нержавеющей стали и орбитальных сварных швах на блок.

Молочные заводы используют трехходовые санитарные дроссельные заслонки для перенаправления сырого молока между пастеризаторами, возврата раствора CIP в резервуары для регенерации и переключения между продуктом и промывочной водой, соблюдая при этом санитарный стандарт 3A 54-02 и требования Министерства сельского хозяйства США класса A.

Сырое молоко при температуре 4 °C содержит растворенный белок, который может денатурировать и прилипать к краям диска, если скорость падает ниже 1,2 м/с. Поэтому трехходовые клапаны молочного класса имеют зубчатые профили дисков, которые поддерживают скорость > 1,5 м/с даже во время переключения, что подтверждается отчетами CFD, поставляемыми с каждой партией. Заводы, которые заменили тройник с двумя клапанами на один трехходовой агрегат, сообщили о сокращении времени цикла CIP на 35 %, поскольку объем мертвой зоны снизился с 38 мл до 9 мл.

В качестве эластомера выбран EPDM, отвержденный пероксидом, который выдерживает SIP при температуре 135 °C в течение 60 минут. После 1000 циклов остаточная деформация при сжатии должна составлять < 25 % согласно ASTM D395; Поставщики предоставляют сертификаты, показывающие значения твердости по Шору до/после. Аудиторы Министерства сельского хозяйства США проверяют эти цифры во время проверок, проводимых раз в три года: отсутствие документов может остановить доставку между штатами до тех пор, пока пломбы не будут заменены и повторно проверены.

Наконец, пневматические приводы должны включать одобренную FDA пищевую смазку (NSF H1) и датчик обратной связи по положению, подключенный к блокировке ПЛК установки. Если клапан не достигает 87 % полного хода в течение 2 секунд, ПЛК останавливает подкачивающий насос сырого молока, предотвращая перекрестное загрязнение между пастеризованной и непастеризованной сторонами — критическая контрольная точка согласно пункту 7 HACCP.

Производители напитков используют трехходовые санитарные дроссельные клапаны для дозирования ароматизаторов, подачи газированной воды и возврата безразборной мойки, требуя совместимости с CO₂, профилей дисков с низким сдвигом и обратной связи по положению для отслеживания рецепта.

Газированная вода при давлении 6 бар и температуре 2 °C представляет риск кавитации, когда скорость превышает 3 м/с. Поэтому корпуса клапанов изготавливаются с полнопроходными внутренними диаметрами, которые соответствуют трубам сортамента 5, что позволяет поддерживать скорость ниже 2,5 м/с при пиковом расходе. Кроме того, кромка диска имеет радиус 0,4 мм, чтобы уменьшить турбулентность, которая может привести к выбросу растворенного CO₂, предотвращая пенообразование на входе в заправочную горловину.

Для переключения вкуса Т-образные клапаны обеспечивают смешивание по принципу «подключи и работай»: базовый сироп поступает в порт A, вода поступает в порт B, смешанный напиток выходит из порта C. Привод можно запрограммировать на паузу под углом 45° для достижения соотношения дозирования 1:5 с точностью ±2 %, что исключает использование отдельного статического миксера и экономит 0,6 м длины линии. Заводы, выпускающие 50 SKU в неделю, окупают премию за клапаны за шесть месяцев за счет более быстрого переналадки.

Наконец, все эластомеры должны быть нейтральными по вкусу согласно треугольным тестам ISO 4120. EPDM класса W270 (немецкий UBA) ограничивает миграцию органических веществ до 10 мкг/л, гарантируя отсутствие постороннего привкуса в минеральной воде. Поставщики предоставляют миграционные сертификаты, действительные в течение трех лет — отсутствие документов может стать причиной отзыва продукции в случае возникновения жалоб на неприятный вкус.

Фармацевтические предприятия используют трехходовые санитарно-гигиенические дроссельные клапаны для отвода контура воды для инъекций (WFI), буферного смешивания и возврата безразборной мойки при соблюдении требований к качеству поверхности ASME BPE SF4, эластомерам USP класса VI и отслеживаемости FDA 21 CFR 820.

Контуры WFI работают непрерывно при температуре 80 °C; поэтому материал корпуса должен быть из стали 316L с содержанием углерода ≤ 0,03 %, чтобы избежать осаждения карбида хрома. Клапаны поставляются с протоколами заводских испытаний, в которых указано содержание феррита < 0,5 % для предотвращения сигма-фазового охрупчивания после 1000 часов работы при температуре 80 °C. Концы орбитальной сварки обрабатываются с прикорневой поверхностью толщиной 0,8 мм, что соответствует процедурам автогенной сварки, исключая присадочную проволоку и связанные с ней щели.

Выбор эластомера смещается в сторону силикона, отверждаемого платиной (VMQ), поскольку EPDM может выделять следы цинка, который выпадает в осадок в биологических составах. Силиконовые диафрагмы выдерживают SIP при 200 °C в течение 60 минут и демонстрируют содержание извлекаемого TOC < 5 частей на миллион согласно USP <661>. Сертификаты включают номер партии, связанный с серийным номером клапана, что соответствует требованию FDA по отслеживанию компонентов в основных файлах лекарств (DMF).

Наконец, приводы включают в себя датчики положения 4–20 мА, откалиброванные с точностью ±1 %. Сигнал интегрируется с заводской РСУ для электронного учета партий (EBR). Если положение диска выходит за пределы ±3 % от заданного значения во время переноса буфера, система подает сигнал тревоги и останавливает обработку партии, предотвращая перекрестное загрязнение, которое может стоить 2 миллиона долларов из-за потери продукта.

Трехходовые санитарные дисковые затворы должны соответствовать 3A 54-02 для молочной промышленности, EHEDG Type EL Class I для гигиенического исполнения, FDA CFR 177 для экстрагируемых эластомерных материалов и ASME BPE для качества поверхности и качества сварки.

3A 54-02 требует, чтобы внутренние поверхности достигали Ra ≤ 0,8 мкм и чтобы клапан прошел тест на очищаемость с использованием 10⁷ КОЕ/мл Bacillus subtilis с логарифмическим снижением ≥ 5 за 15 минут. Аудиторы проверяют символ 3A на паспортной табличке и номер сертификата в онлайн-базе данных 3A — отсутствие записей может помешать проверкам Министерства сельского хозяйства США.

Документ EHEDG 32 дает количественную оценку дренируемости: после наполнения водой клапан должен слить до < 1 % остаточного объема при горизонтальном положении с наклоном 1°. В настоящее время принимаются только конструкции с Т-образным входом и нижним входом; Варианты с L-образным портом требуют наклона в 3°, что влияет на высоту рамы и эргономику оператора.

ASME BPE-2022 представляет покрытие SF4+ (Ra 0,38 мкм плюс соотношение хром/железо > 1,8) для систем водоснабжения высокой чистоты. Клапаны, поставляемые только с механической полировкой (Ra 0,8 мкм), отбраковываются при входном контроле, что приводит к шестинедельным задержкам. Укажите SF4+ в заказе на поставку и запросите отчет о поверхностной энергии (угол контакта < 30°), чтобы подтвердить возможность очистки.

Выберите Т-образный нижний вход для молочной и фармацевтической промышленности, чтобы гарантировать дренаж; L-порт для химикатов и напитков для экономии места; всегда указывайте обратную связь по положению для фармацевтической промышленности, проводящие диски для работы с растворителями и силикон класса VI USP для биологических препаратов.

Расчеты окупаемости инвестиций предполагают экономию трудозатрат за счет исключения ручных замен клапанов, сокращения количества безразборной очистки воды и более быстрого переключения. Молочные заводы экономят 18 тысяч долларов в год на клапан за счет сокращения циклов CIP на 30 %; Фармацевтика экономит 250 тыс. долларов США на партии, позволяя избежать рисков благодаря соблюдению обратной связи по позиции.

При сравнении поставщиков запросите таблицу совокупной стоимости владения (TCO), в которой указана стоимость комплекта уплотнений, часы MTBR и ожидаемая экономия CIP. Заводы, которые оценивали трех поставщиков, сообщают о разнице совокупной стоимости владения до 42 %, даже если цены за единицу продукции различаются всего на 8 %, что доказывает, что закупочная цена является плохим показателем стоимости.

Следуйте плану технического обслуживания с учетом рисков: проверяйте компрессионный комплект эластомера каждые 6 месяцев или 1000 циклов CIP, ежегодно калибруйте обратную связь по положению, выполняйте SIP 125 °C в течение 30 минут и документируйте все данные в заводской CMMS для обеспечения готовности FDA.

Рецепт CIP для трехходового клапана должен включать турбулентный поток > 1,5 м/с в течение 15 минут при 80 °C с 0,5 % щелочи с последующей промывкой окружающей водой до тех пор, пока проводимость не станет < 5 мкСм/см выше базовой линии. На заводах, которые снизили температуру щелочи до 60 °C для экономии энергии, биопленка восстановилась через 3 месяца, что привело к 48-часовому останову для ручной полировки, что привело к потере производительности в 120 тысяч долларов.

Циклы SIP должны достигать 121 °C в течение 30 минут на каждой поверхности; используйте термопары, расположенные на нижнем порту, поскольку конденсат может скапливаться и создавать холодные точки. Регистраторы данных должны фиксировать Fo > 30; значения ниже 25 запускают отчеты о повторной стерилизации и отклонении партии.

Наконец, поддерживайте цифровой список деталей, в котором каждая партия эластомеров связана с серийным номером клапана. Когда FDA выдает предупреждение об извлечении резины, вы можете за считанные минуты запросить CMMS и поместить в карантин только затронутые клапаны, избегая отзыва на всем заводе и экономя репутационный капитал.

Укажите датчики положения и температуры с поддержкой Интернета вещей, потребуйте цифровых двойников AutomationML, зарезервируйте пространство для будущих систем скребков и зафиксируйте пути модернизации до покрытия поверхности элегазом, чтобы соответствовать тенденциям фармацевтической промышленности 2027 года.

Контроллеры дозирования Индустрии 4.0 теперь ожидают диагностики клапанов через OPC UA. Трехходовой клапан со встроенными микросхемами температуры и вибрации MEMS может передавать прогнозы оставшегося срока службы, сокращая время незапланированных простоев на 25 %. Убедитесь, что поставщик предоставляет сопоставление открытых протоколов, а не собственный «черный ящик», чтобы избежать привязки к поставщику.

Качество обработки поверхности будет ужесточено: ASME BPE уже включил SF6 (Ra 0,25 мкм) в качестве опции к 2025 году. Договоритесь о сегодняшней цене с возможностью модернизировать полировку без дополнительных затрат на обработку в течение трех лет, что защитит ваши капитальные затраты от изменения спецификаций.

Наконец, зарезервируйте прямой участок длиной 200 мм после клапана для будущего запуска скребков. Компании по розливу напитков переходят на использование скребков для регенерации продукта, чтобы соответствовать требованиям по нулевому сбросу жидкости. Профиль клапана клапана, совместимый с шариками скребка диаметром 70 мм, обеспечивает надежность вашей лески в будущем, не требуя в дальнейшем дорогостоящей замены шпули.
