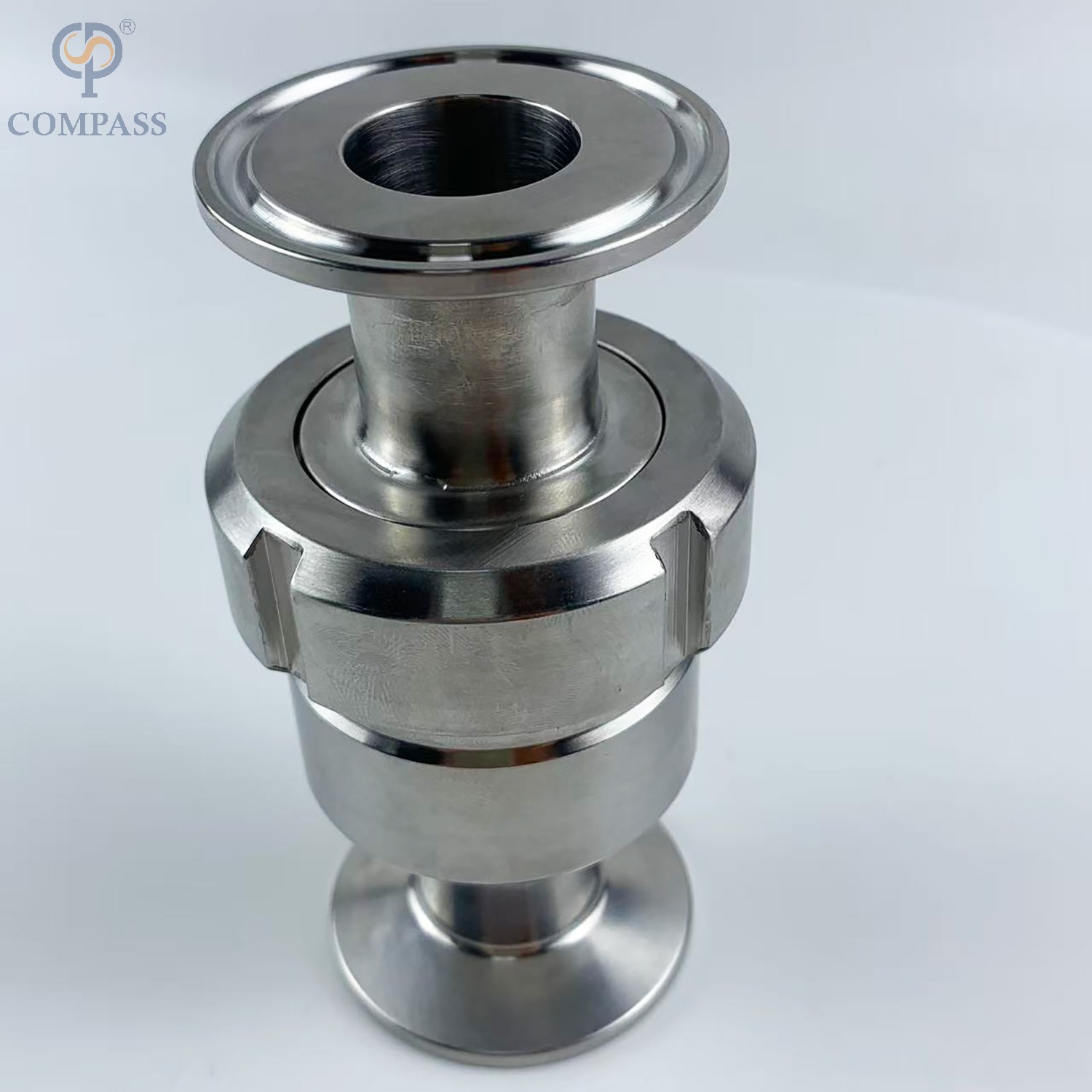

Установка санитарного обратного клапана: направление потока, положение и распространенные ошибки

Управление технологическими жидкостями в гигиенических средах не оставляет места для ошибок. Неправильно установленные клапаны вызывают перекрестное загрязнение, разрушают дорогие насосы и приводят к массовым простоям в работе. Даже компоненты премиум-класса выходят из строя, протекают или содержат бактерии, если вы неправильно рассчитали фундаментальные параметры интеграции. Геометрия трубопровода, пространственная ориентация и выравнивание потока должны быть точными. Вы не сможете исправить плохую архитектурную планировку или неправильную спецификацию клапана с помощью герметика или дополнительного крутящего момента. Мы видим, как предприятия теряют тысячи галлонов продукции просто потому, что подрядчик игнорировал динамику жидкости во время первоначального строительства.

В этом руководстве представлены строгие технические рамки для безупречной установки санитарного обратного клапана . Мы рассмотрим точные правила позиционирования, проверку направления потока и стратегии снижения распространенных рисков развертывания. Вы узнаете, как согласовать механику клапана с вашей системой, обеспечив долгосрочную надежность и без проблем пройдя следующий гигиенический аудит.

• Строгая геометрия трубопровода: оптимальная производительность требует минимального прямого участка трубы длиной 5 диаметров на входе и от 10 до 15 диаметров на выходе, чтобы минимизировать турбулентность и предотвратить преждевременный износ.

• Ориентация определяет дренируемость: Горизонтальные и вертикальные установки требуют специальной конструкции клапанов (например, эксцентричной или концентрической) для обеспечения полного самодренажа линий и соответствия протоколам CIP/SIP.

• Стратегическое размещение насоса. Обратные клапаны должны быть установлены на напорной стороне насоса и аккуратно расположены между насосом и запорным (запорным) клапаном, чтобы защитить оборудование от обратного потока и гидравлического удара.

• Целостность эластомера: Чрезмерное затягивание сантехнических соединений во время установки приводит к выдавливанию эластомера, что ухудшает как гигиеническое уплотнение, так и механическую функцию клапана.

Как подготовиться перед установкой санитарного обратного клапана

Методы физической установки не могут преодолеть ограничения, связанные с неправильно указанным клапаном. Перед установкой любого оборудования необходимо оценить весь гидравлический контур. Готовность системы включает подтверждение того, что выбранный клапан соответствует точной динамике жидкости, номинальным давлениям и гигиеническим стандартам технологической линии. Пропуск этой оценки гарантирует преждевременный механический выход из строя.

Понимание базового механического состояния

Вы должны понять механическое состояние этих компонентов по умолчанию, прежде чем прикладывать к ним гаечный ключ. Высококачественные санитарные обратные клапаны работают в «нормально закрытом» положении. Высокоточная пружина плотно прижимает внутренний диск к посадочной поверхности. Это полностью посаженное эластомерное уплотнение предотвращает двунаправленный поток в состоянии покоя. Клапан остается закрытым до тех пор, пока давление жидкости на входе не преодолеет напряжение внутренней пружины. Эта механическая базовая линия обеспечивает мгновенную остановку обратного потока при прекращении движения жидкости вперед.

Если вы установите клапан, не разбираясь в этом пружинном механизме, вы рискуете отключить насосы. Перед тем, как клапан войдет в трубопроводную сеть, необходимо физически проверить натяжение пружины в соответствии со спецификациями производителя.

Как проверить давление открытия и требования к расходу

Согласование давления открытия клапана с гидравлическими возможностями системы является жестким требованием. Давление открытия — это точное минимальное давление на входе, необходимое для смещения диска и начала прямого потока. Если указанное давление открытия слишком велико для технологического насоса, клапан не откроется полностью. Это ограничение вызывает чрезмерные перепады давления, приводит к истощению оборудования, расположенного ниже по потоку, и серьезно ограничивает эффективность процесса.

И наоборот, если скорость потока недостаточна для полного нажатия диска, клапан будет дребезжать. Вибрация возникает, когда диск быстро отскакивает от седла. Это непрерывное воздействие разрушает эластомерное уплотнение, приводит к загрязнению твердыми частицами и приводит к механическому повреждению в течение нескольких дней. Вы должны рассчитать минимальную и максимальную скорость потока вашего контура и выбрать натяжение пружины, которое плавно учитывает оба крайних значения.

Как проверить материалы и сертификаты клапанов

Проверка компонентов клапана перед установкой предотвращает нарушения соответствия во время проверок объекта. Гигиенические технологические линии требуют строгого соблюдения нормативных стандартов. Вы должны убедиться, что корпус клапана изготовлен из цельного куска высококачественной нержавеющей стали, обычно 316L. Цельная конструкция исключает внутренние щели, в которых размножаются бактерии. Отделка внутренней поверхности также должна соответствовать определенным средним показателям шероховатости, обычно от Ra 15 до Ra 32 микродюймов, чтобы предотвратить адгезию микробов.

Эластомерные уплотнения требуют такого же внимания. Выбранные эластомеры должны быть химически совместимы как с технологической жидкостью, так и с агрессивными чистящими химикатами, используемыми в протоколах CIP. Прежде чем разрешить установку, убедитесь, что все материалы, контактирующие с рабочей средой, имеют необходимые сертификаты.

Как установить санитарный обратный клапан в правильном направлении потока

Согласование механики клапана с динамикой потока в системе является наиболее важным этапом развертывания. Обратные клапаны являются строго однонаправленными устройствами. Их внутренняя геометрия позволяет жидкости проходить в одном определенном направлении, блокируя при этом весь обратный импульс. Неправильное выравнивание потока полностью сводит на нет назначение клапана и создает серьезные эксплуатационные опасности.

Действия по подтверждению правильного направления установки клапана

Правильное направление потока имеет важное значение для работы санитарного обратного клапана. Монтажникам следует проследить путь потока от насоса до системы обработки и подтвердить направление клапана перед окончательной установкой. Стрелка на корпусе клапана должна указывать в направлении потока вниз по потоку.

Ключевые этапы проверки включают в себя:

1. Определите насос или источник давления.

2. Следуйте по маршруту трубы до места установки.

3. Проверьте стрелку потока на корпусе клапана.

4. Убедитесь, что стрелка соответствует фактическому направлению потока процесса.

5. Перед затягиванием соединения выполните окончательную проверку.

Как сопоставить направление клапана с чертежами P&ID

Направление клапана всегда должно соответствовать утвержденному чертежу P&ID. Стрелка на корпусе клапана показывает допустимое направление потока, а схема P&ID определяет предполагаемую схему процесса. Перед запуском убедитесь, что направление трубопровода, стрелка клапана и техническая документация соответствуют друг другу, чтобы избежать ошибок при установке.

Проблемы, вызванные неправильным направлением установки клапана

Установка санитарного обратного клапана в неправильном направлении может заблокировать поток жидкости и остановить производственный процесс. Это также может привести к образованию зон с захваченной жидкостью, что увеличивает риск загрязнения. Неправильная установка может вызвать чрезмерное давление на насосы и другое оборудование, что приведет к повреждению уплотнений, перегреву и непредвиденным простоям.

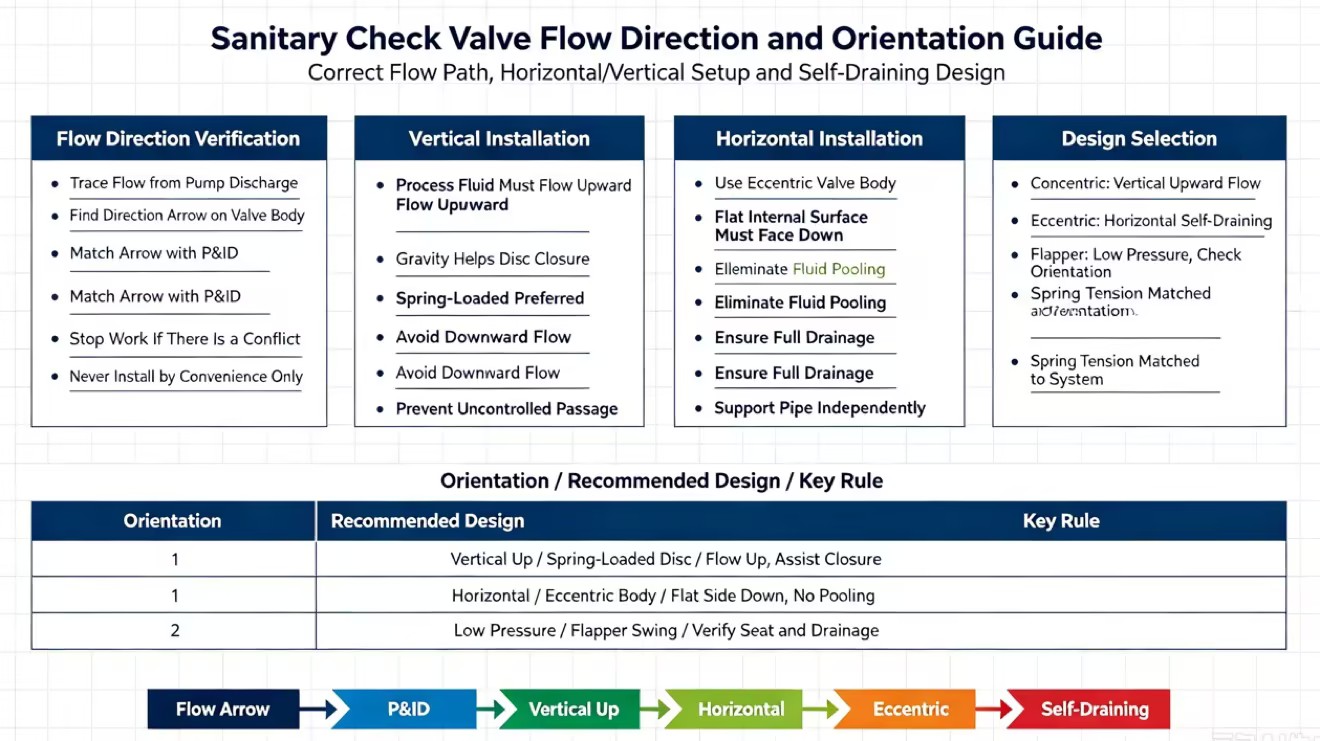

Горизонтальная и вертикальная установка санитарного обратного клапана

Пространственная ориентация напрямую влияет на функциональность клапана, совместимость конструкции затвора и соответствие гигиеническим нормам. Физическое положение клапана в трубопроводной сети определяет, как гравитация взаимодействует с внутренней механикой. Вы должны выбрать конкретную архитектуру клапана в зависимости от того, проходит ли трубопровод горизонтально или вертикально.

Как положение установки влияет на производительность клапана

Ориентация трубопровода определяет, как жидкость стекает во время циклов очистки. Гигиенические системы должны быть полностью самодренируемыми, чтобы предотвратить скопление жидкости. Оставшаяся жидкость приводит к росту микробов и перекрестному загрязнению между партиями продукта. Внутренняя геометрия обратного клапана должна обеспечивать полный дренаж независимо от его пространственной ориентации.

Установка санитарных обратных клапанов на вертикальных трубах

Установка обратных клапанов в вертикальных линиях требует тщательного учета гравитации. При вертикальном расположении технологическая жидкость должна течь вверх. Направленный вниз поток в вертикальной линии, содержащей обратный клапан, крайне не рекомендуется. Гравитация открывает диск в сценарии нисходящего потока, полностью разрушая механизм блокировки и позволяя жидкости проходить неконтролируемо.

Когда жидкость течет вверх, сила тяжести постоянно тянет внутренний диск вниз, помогая пружине установить клапан. Эта гравитационная помощь означает, что клапан закроется быстрее, когда прямой поток прекратится. Подпружиненные диски предпочтительнее, чем ограничители поворота при вертикальном расположении. Поворотные чеки склонны к сильным ударам, когда под действием силы тяжести тяжелая заслонка прижимается к сиденью. Калиброванный подпружиненный диск обеспечивает контролируемое, демпфированное закрытие, предотвращая гидравлический удар и обеспечивая при этом герметичное уплотнение.

Установка санитарных обратных клапанов на горизонтальных трубах

Горизонтальное размещение представляет собой уникальную гигиеническую проблему. Стандартные концентрические обратные клапаны имеют симметричную внутреннюю конструкцию. При горизонтальной установке нижняя часть корпуса клапана опускается ниже нижнего отвода соседнего трубопровода. Это создает небольшой резервуар, в котором неизбежно скапливаются технологическая жидкость и чистящие химикаты.

Чтобы обеспечить возможность самодренажа в горизонтальных линиях, необходимо использовать конструкции эксцентриковых клапанов. Эксцентриковые клапаны имеют асимметричный корпус, нижняя внутренняя поверхность которого остается на одном уровне с соединительной трубой. Правильное положение вращения имеет решающее значение во время установки. Плоская сторона эксцентрикового клапана должна быть направлена ​​строго вниз. Такое выравнивание исключает все зоны скопления, гарантируя, что внутренний механизм закрытия не загораживает нижний путь потока во время гравитационного дренажа или процессов безразборной мойки.

Как расположение труб влияет на работу обратного клапана

Архитектурная планировка окружающих трубопроводов сильно влияет на долговечность клапана. Гидродинамика требует, чтобы клапаны работали лучше всего в условиях плавного ламинарного потока. Турбулентность, водовороты и колебания давления разрушают внутренние компоненты и нарушают работу механизма уплотнения. Оптимизация геометрии трубопроводов требует баланса пространственных ограничений со строгими правилами гидродинамики.

Почему правильная прокладка труб имеет значение

Правильная прокладка труб помогает поддерживать стабильный поток жидкости и защищает работу санитарного обратного клапана. Слишком большое количество колен, переходников или фитингов рядом с клапаном может создать турбулентность, вызывающую нестабильное движение диска, более быстрый износ и возможное повреждение уплотнения. Хорошо спроектированная планировка должна сочетать ограничения пространства с плавным и надежным потоком жидкости.

Требуемая длина прямой трубы до и после клапана

Прямые секции трубы помогают уменьшить турбулентность и улучшить стабильность клапана. Обычно рекомендуется предусматривать прямую трубу длиной около 5 диаметров (5D) перед клапаном и 10–15 диаметров трубы (10–15D) после клапана. Это позволяет стабилизировать поток, снижает колебания давления и помогает продлить срок службы внутренних компонентов клапана.

Где установить обратный клапан рядом с насосом

На напорной стороне насоса должен быть установлен обратный клапан, чтобы предотвратить обратный поток при остановке насоса. Клапан обычно размещается между насосом и запорным клапаном на выходе, что обеспечивает более безопасное обслуживание и снижает риск скачков давления, которые могут повредить насос или систему трубопроводов.

Требования к пространству для установки и техническому обслуживанию

Правильная установка должна предусматривать достаточно места для осмотра, очистки и обслуживания. Во время обслуживания техническим специалистам необходим легкий доступ к зажимам, инструментам и компонентам клапана. Избегайте размещения препятствий вокруг клапана и убедитесь, что соединения расположены так, чтобы обеспечить безопасную работу и быстрое обслуживание.

Требования к пространству для установки и техническому обслуживанию

Даже при оптимальной геометрии трубопровода ошибки при выполнении физического процесса установки нарушают целостность системы. Частые ошибки при установке ставят под угрозу гигиену, безопасность и надежность. Выявление этих рисков внедрения позволяет применять действенные решения и обеспечивать строгое соответствие нормативным требованиям.

Распространенные проблемы во время установки

Установка санитарного клапана требует осторожного обращения для поддержания чистого и надежного пути потока. Неправильные инструменты, поспешная сборка или неправильные методы установки могут привести к утечкам, рискам загрязнения и преждевременному выходу оборудования из строя. Надлежащее обучение, правильные инструменты и соблюдение рекомендаций производителя необходимы для надежной работы.

Почему чрезмерная затяжка соединений Tri-Clamp вызывает проблемы

Чрезмерная затяжка соединений Tri-Clamp может повредить прокладку и повлиять на работу клапана. Чрезмерное давление может привести к попаданию прокладки в канал потока, создавая области, где могут собираться частицы и бактерии. Это также может снизить эффективность уплотнения и вызвать будущие утечки. Всегда соблюдайте рекомендуемое значение крутящего момента для обеспечения надежного и гигиеничного соединения.

Почему важны требования к потоку CIP и SIP

Санитарные обратные клапаны должны быть установлены правильно, чтобы обеспечить эффективные процессы очистки CIP и SIP. Если поток очистки слишком мал, клапан может открыться не полностью, что не позволит чистящей жидкости достичь всех внутренних поверхностей. Поддержание достаточной скорости потока помогает удалять остатки, снижать риск загрязнения и обеспечивать надежную гигиеническую работу.

Как неправильный выбор пружины влияет на работу клапана

Пружина внутри санитарного обратного клапана должна соответствовать условиям потока в системе. Слишком сильная пружина может ограничить поток и вызвать вибрацию клапана, а слишком слабая пружина может задержать закрытие и вызвать гидравлический удар. Выбор правильного давления пружины обеспечивает плавное открытие, быстрое закрытие и долговременную надежность клапана.

Как проверить санитарный обратный клапан после установки

Физическая установка знаменует собой конец сборки, но не начало производства. Переход от установки к активной эксплуатации требует тщательного тестирования. Прежде чем вводить технологическую жидкость, вы должны проверить механическую целостность уплотнений и убедиться, что весь узел соответствует строгим санитарным нормам.

Первоначальный запуск и тестирование производительности

Прежде чем приступить к полному производству, система должна пройти контролируемую последовательность запуска. Это предполагает медленное введение жидкости для проверки плавности открытия клапана при расчетном давлении открытия. Техники должны следить за линией на предмет аномальных вибраций, дребезжания или неожиданных перепадов давления. Этот контролируемый переход позволяет внести незначительные корректировки, прежде чем система подвергнется максимальной эксплуатационной нагрузке.

Как проверить герметичность клапана

Подтверждение целостности эластомерного уплотнения имеет первостепенное значение. Гидростатические испытания являются стандартной процедурой проверки седла. Система заполнена очищенной водой и находится под давлением до уровня, немного превышающего нормальные условия эксплуатации. Инспекторы контролируют выходную сторону закрытого обратного клапана на наличие перепуска жидкости. Безупречное уплотнение будет удерживать давление неограниченное время без единой утечки.

В качестве альтернативы можно использовать испытание воздухом низкого давления. Чистый сухой воздух подается перед закрытым клапаном. На выходные соединения наносится специальная жидкость для обнаружения утечек. Любое пузырение указывает на нарушение уплотнения или неправильно установленный диск. Оба метода гарантируют надежную работу клапана при фактическом рабочем давлении.

Документация санитарного соответствия

Нормативные аудиты требуют комплексного подтверждения соответствия. Физическая установка действительна только в том случае, если она подкреплена непрерывным документальным подтверждением. Менеджеры объекта должны регистрировать все параметры установки, включая конкретные значения крутящего момента, приложенные к тройным зажимам, и проверенное направление потока.

Сертификаты на материалы корпуса из нержавеющей стали и эластомерных уплотнений необходимо хранить в архиве. Результаты испытаний на этапах гидростатической или воздушной проверки должны быть официально зарегистрированы и подписаны инженером-контролером. Эта тщательная документация является обязательной для прохождения строгих проверок на соответствие требованиям 3-A, EHEDG или FDA, доказывая, что система была построена и протестирована в соответствии с самыми высокими гигиеническими стандартами.

Заключение

Чтобы обеспечить успешное развертывание и соблюдение строгих гигиенических требований, немедленно выполните следующие действия:

• Прежде чем делать какие-либо разрезы, просмотрите текущие схемы P&ID и убедитесь, что предполагаемый путь потока соответствует физической схеме трубопровода.

• Проверьте предлагаемые места установки с помощью рулетки, чтобы убедиться, что у вас достаточно места для необходимых прямых участков 5D вверх по потоку и 10–15D вниз по потоку.

• Рассчитайте минимальную и максимальную скорость потока в системе, чтобы убедиться, что она соответствует специфическому давлению открытия клапана, предотвращая вибрацию и гидравлический удар.

• Прежде чем завершить закупку, проконсультируйтесь со специалистом по санитарной арматуре, чтобы проверить химическую совместимость эластомеров и характеристики натяжения пружины.

Часто задаваемые вопросы

Вопрос: Можно ли устанавливать санитарные обратные клапаны вертикально?

О: Да, их можно устанавливать вертикально, при условии, что поток жидкости будет направлен вверх. Натяжение пружины и конструкция затвора должны быть специально откалиброваны с учетом силы тяжести, непрерывно действующей на внутренний диск, обеспечивая плавное открытие и надежное закрытие без захлопывания.

Вопрос: Сколько диаметров прямых труб требуется для установки обратного клапана?

Ответ: Согласно отраслевому стандарту, прямой участок трубы перед клапаном должен иметь не менее 5 диаметров трубы. Кроме того, после трубопровода требуется от 10 до 15 диаметров труб прямого участка. Такая геометрия обеспечивает ламинарный поток, предотвращает вибрацию диска и продлевает срок службы компонентов.

Вопрос: Где следует разместить обратный клапан относительно насоса?

A: Обратный клапан всегда должен быть установлен на напорной стороне насоса. Его следует аккуратно расположить между нагнетательным патрубком насоса и запорным клапаном на выходе, чтобы защитить насос от противодавления и обеспечить безопасную изоляцию при обслуживании.

Вопрос: Что произойдет, если обратный клапан установить задом наперед?

Ответ: Установка клапана назад полностью блокирует предполагаемый поток в системе. Это создает немедленный застой, задерживает жидкость и вызывает быстрое повышение давления вверх по потоку. Это приведет к остановке насосов, что может привести к взрыву уплотнений, закипанию жидкости и катастрофическому механическому отказу в течение нескольких минут.

Вопрос: Как обеспечить полную дренируемость санитарного обратного клапана в горизонтальной линии?

Ответ: Горизонтальные линии требуют использования эксцентриковых клапанов. Клапан должен быть выровнен по вращению так, чтобы его плоская внутренняя поверхность располагалась идеально внизу. Такое выравнивание промывки исключает все зоны скопления, позволяя жидкости полностью стечь во время циклов гравитационной мойки или безразборной мойки.

Вопрос: Каково стандартное давление открытия для санитарных обратных клапанов?

Ответ: Хотя обычное давление открытия находится в диапазоне от 0,5 до 2 фунтов на квадратный дюйм, универсального стандарта не существует. Давление открытия должно быть специально согласовано с уникальными гидравлическими возможностями вашей системы, чтобы технологический насос мог полностью открыть клапан, не вызывая вибрации или чрезмерного падения давления.
