Что такое санитарный клапан? Полное руководство по закупкам и проектированию B2B

У каждой партии детского питания, каждого флакона мРНК-вакцины и каждой емкости крафтового пива есть одна общая черта: процесс затрагивает санитарный клапан. Мировые продажи компонентов гигиенических расходных материалов превысили 7,8 миллиардов долларов США в 2023 году и, по прогнозам, будут расти на 6,2% в среднем до 2030 года, что обусловлено ужесточением гигиенических норм FDA и ЕС, а также бурным ростом биофармацевтических мощностей. Тем не менее, команды по закупкам по-прежнему тратят недели на циклы запросов предложений, потому что термин «санитарный клапан» используется как взаимозаменяемый с «гигиеническим клапаном», «клапаном для пищевых продуктов» или «клапаном CIP», что создает путаницу на уровне заказа на поставку и подвергает проекты риску задержек в соблюдении требований и перерасхода средств.

Санитарный клапан — это устройство регулирования потока, разработанное для стерильных или асептических процессов, с поверхностями без щелей, эластомерами, одобренными FDA, и быстрозажимными концами, которые обеспечивают полную очистку на месте (CIP) и стерилизацию на месте (SIP) без разборки.

В этой статье раскрываются все спецификации, стандарты и критерии поиска, которые отличают настоящий санитарный клапан от стандартного промышленного клапана, окрашенного в белый цвет. Вы получите сравнительные данные по диапазонам чистоты поверхности, диаграммы совместимости эластомеров, ставки пошлин по коду HS и матрицы сроков выполнения, что позволит вам написать однозначные спецификации, сократить квалификацию поставщика и защитить свой следующий аудит. Независимо от того, строите ли вы новый комплекс биореакторов или модернизируете линию HTST для молочных продуктов, следующие 2000 слов закрепят ваш процесс закупок на 2025 год и последующий период.

Санитарный клапан — это любой клапан, который соответствует 3A, FDA CFR 177, EHEDG или аналогичным стандартам гигиенического проектирования, имеет чистоту внутренней поверхности Ra ≤ 0,8 мкм и может быть слит и очищен на месте без ручной разборки.

Это определение основано на трех столпах: соответствие материала, очищаемость и дренируемость. Соответствие требованиям к материалам гарантирует, что каждый соприкасающийся с рабочей средой компонент нетоксичен, а уровни экстрагируемости не превышают пределов класса VI USP. Возможность очистки требует отсутствия щелей внутри и радиуса, равного или более 3 мм в каждом углу, чтобы турбулентная жидкость CIP удаляла остатки белка до концентрации < 0,1 мкг/см². Дренажность требует, чтобы клапан самоопорожнялся при установке в горизонтальную трубу с уклоном 1:100, что исключает потери продукта и зоны инкубации микробов.

Сравните это с промышленным шаровым краном: хотя он и изготовлен из нержавеющей стали, он часто имеет прокладки корпуса, открытые для среды, резьбу, которая создает места удержания, и полости между шаром и седлами, которые невозможно промыть. Использование такого клапана в контуре WFI (вода для инъекций) может привести к появлению жалобы FDA по форме 483, поскольку конструкция по своей сути не поддается очистке. Следовательно, термин «санитарный» не является маркетинговым — это юридический обозначение, которое напрямую соотносится с законом об общественном здравоохранении.

Наконец, обратите внимание, что слова «гигиенический» и «санитарный» в Европе являются синонимами, в то время как покупатели в Северной Америке оставляют слово «санитарный» для молочного оборудования, сертифицированного 3A, и используют слово «гигиенический» для обычных пищевых продуктов. Уточнение региональной интерпретации в примечании к заказу позволяет избежать ненужных разговоров с поставщиком и гарантирует, что вместе с клапаном поставляется правильный пакет сертификации.

Санитарные клапаны обеспечивают стерильность благодаря зеркальной полировке смачиваемых поверхностей (Ra ≤ 0,8 мкм), эластомерным профилям, расположенным заподлицо со стенкой трубы, конструкции с нулевой резьбой и быстрозажимным или приварным концам, которые обеспечивают непрерывное отверстие без щелей.

Качество поверхности является наиболее поддающимся количественной оценке параметром. ASTM A270 определяет Ra ≤ 32 микродюйма (0,8 мкм) для трубок; Санитарные клапаны должны соответствовать одному и тому же внутри всего пути потока, включая края диска и площадки седла. Для достижения этого требуется многопроходная механическая полировка с последующей электрополировкой, при которой удаляется 0,5–1 мкм материала, оставляя богатый хромом пассивный слой с соотношением Cr/Fe > 1,8, который, как доказано, устойчив к хлоридной точечной коррозии.

Далее идет эластомерная геометрия. Стандартные уплотнительные кольца из EPDM, расположенные в канавках глубиной 70 %, создают кольцевые зазоры, в которых продукт может пригорать во время циклов SIP при температуре 121 °C. В сантехнических клапанах используются **сканируемые уплотнительные кольца** (также называемые гигиеническими уплотнениями), внутренний диаметр которых выступает в отверстие на 0,2 мм, поэтому сдвиг потока сохраняет поверхность чистой. Сама канавка имеет радиус минимум 0,4 мм, что позволяет турбулентному смыву со скоростью > 1,5 м/с достичь каждой точки.

Наконец, клапан должен быть полностью дренируемым сам по себе. Мембранные клапаны достигают этого, располагая водослив на вертикальной осевой линии так, чтобы жидкость стекала в выходную трубу, когда линия наклонена на 1°. В дисковых затворах используются диски с насечками, которые совпадают с нижней половиной внутреннего диаметра трубки, что исключает образование луж, образующихся за сплошным диском. Доказательством является испытание: после 30-секундной промывки водой не должно оставаться видимой лужи, если смотреть с помощью бороскопа с 6-кратным увеличением — контрольной точки проверки, используемой крупными переработчиками молочной продукции.

Материал корпуса — нержавеющая сталь 316L с содержанием углерода ≤ 0,03 % для предотвращения межкристаллитной коррозии; эластомеры — одобренные FDA 21 CFR 177 EPDM, VMQ (силикон) или FKM (витон) с сертификатом USP Class VI и 3A 18-03; все смачиваемые полимеры должны иметь содержание общего органического углерода (TOC), экстрагируемого ≤ 10 частей на миллион после промывки водой при 70 °C.

Содержание углерода имеет решающее значение. 316L ограничивает содержание углерода до 0,03 %, предотвращая осаждение карбида хрома во время сварки. Корпус клапана, приваренный к трубе сортамента 5 без отжига на раствор после сварки, по-прежнему будет соответствовать стандарту ASTM A262, практика E (тест Штрауса), поскольку низкое содержание углерода снижает диапазон сенсибилизации с 750 °C до 500 °C. Это означает, что орбитальные сварные швы на биотехнологических установках остаются не подверженными коррозии даже после 100 циклов SIP.

При выборе эластомера необходимо также учитывать химию CIP. Новые моющие средства на основе надуксусной кислоты (PAA, 200 ppm) разрушают стандартный EPDM при 55 °C в течение 500 часов. Переход на EPDM, отверждаемый перекисью, продлевает срок службы до 2000 часов, сокращая затраты на замену уплотнений на 60 % в течение пятилетнего срока службы актива. Задокументируйте этот выбор в своей спецификации требований пользователя (URS), чтобы аудиторы могли отследить сертификат эластомера до точного рецепта CIP.

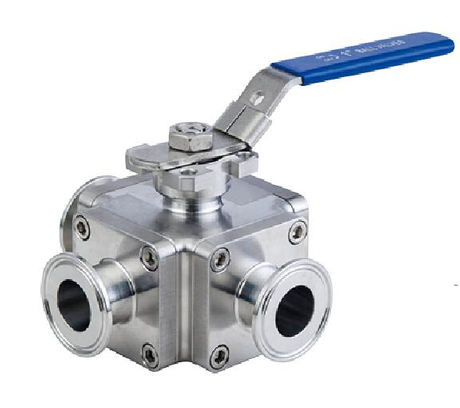

Пять основных типов санитарно-гигиенических клапанов — это диафрагма, дроссельная заслонка, седло, пробка и шар, каждый из которых выбирается с учетом перепада давления при очистке и требований к дренируемости: диафрагма для стерильных биореакторов, дроссельная заслонка для недорогих объемных жидкостей, седло для дозирования, пробка для вязких продуктов и шар для двухпозиционной изоляции.

Мембранные клапаны доминируют в биофармацевтике, поскольку диафрагма из ПТФЭ/ЭПДМ изолирует привод от продукта, обеспечивая нулевую мертвую зону, если она указана в конфигурации с переливом. 2-дюймовый клапан DN50 можно стерилизовать паром при температуре 125 °C в течение 30 минут и при этом поддерживать герметичное закрытие при давлении 0,1 бар, что критически важно для установок клеточной культуры, где перекрестное загрязнение может привести к потере партии стоимостью 2 миллиона долларов.

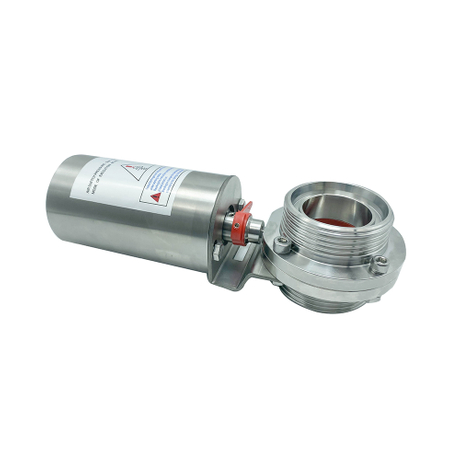

Поворотные затворы обеспечивают самый низкий перепад давления (Kv ≈ 1,2 × внутренний диаметр трубы²) и на 30–40 % дешевле, чем мембранные эквиваленты, что делает их стандартными для контуров распределения воды для инъекций, где постоянная рециркуляция снижает микробный риск. Компромисс — небольшой остаточный зазор за диском; поэтому они не используются в вентиляционных линиях ферментеров, где стерильная фильтрация должна быть абсолютной.

Седельные клапаны (часто называемые противосмесительными или блокирующими и стравливающими) объединяют два независимых уплотнения с камерой утечек, вентилируемой в атмосферу, что позволяет одному клапану заменить три в панели подачи/возврата CIP. Современные устройства, сертифицированные 3A, выдерживают ударное давление 25 бар и вязкость 150 сП, что позволяет предприятиям по производству смеси мороженого очищать трубы без разборки. Расчеты окупаемости инвестиций показывают окупаемость в течение 14 месяцев за счет исключения блоков ручных клапанов и снижения потребления жидкости CIP на 18 %.

Северная Америка требует 3A SSI для молочных продуктов, FDA CFR 177 для экстрагируемых веществ; В Европе требуется EHED Type EL Class I для гигиенического исполнения и CE PED для давления; Компания biopharma добавляет класс VI USP и отделку поверхности ASME BPE SF4.

Стандарт 3A 54-02 определяет, что литые изделия должны пройти 25 циклов обработки щелочью при температуре 80 °C с последующей обработкой кислотой при температуре 120 °C без изменения цвета или потери веса > 0,5 мг/см². Клапан, прошедший это испытание, считается «авторизованным 3A» и может иметь символ 3A на своей паспортной табличке — контрольный флажок для каждого переработчика молочной продукции в США. Отсутствие действительного символа 3A на клапанах на заводе класса А может привести к выдаче предупреждающего письма Министерства сельского хозяйства США и приостановке поставок между штатами.

Документ EHEDG 32 идет еще дальше, оценивая возможность очистки: после загрязнения 10⁷ КОЕ/мл Bacillus subtilis клапан должен достичь > 5-логарифмического снижения содержания 0,5 % каустической кислоты в течение 15 минут при 60 °C. Только конструкции мембранных и седельных клапанов достигли этого показателя, поэтому дисковые затворы редко используются в европейских линиях для сверхвысоких температур (UHT).

ASME BPE-2022 вводит классы отделки поверхности от SF0 до SF6, где SF4 соответствует электрополировке Ra 0,38 мкм плюс толщина слоя оксида хрома ≤ 30 мкм. Крупные CDMO (контрактные организации по разработке и производству) теперь указывают SF4 в качестве спецификации по умолчанию для компонентов из нержавеющей стали, которые контактируют с лекарственными веществами. Клапаны, поставляемые с механической полировкой Ra 0,8 мкм, отбраковываются при входном контроле, что приводит к задержкам в 6–8 недель. Поэтому проверьте класс BPE в отчете о заводских испытаниях (MTR), прежде чем опубликовать заказ на поставку.

Санитарный клапан должен выдерживать скорость жидкости CIP 1,5 м/с при температуре 80 °C в течение 30 минут и насыщенного пара при температуре 125 °C в течение 60 минут, сохраняя при этом целостность уплотнения; целевая скорость утечки < 0,1 мл/мин для диафрагмы и < 0,5 мл/мин для дроссельной заслонки при давлении, превышающем 1,1 × рабочее.

Валидация CIP проводится по трехэтапной схеме: (1) высокоскоростная промывка щелочью для удаления жиров, (2) промывка кислотой для растворения минералов, (3) финальная промывка водой из окружающей среды для достижения проводимости ≤ 10 мкСм/см выше базовой линии. Клапаны с внутренними подпружиненными седлами могут задерживать щелочь, что приводит к ложному нарушению проводимости. Поэтому современные седельные клапаны включают выпускное отверстие Вентури, которое открывается во время возврата CIP, гарантируя, что последние 50 мл промывочной воды соответствуют спецификациям проводимости.

Циклы SIP вызывают термический шок от 20 °C до 125 °C за 5 минут. Мембраны из EPDM твердостью по Шору 70 могут выдержать 1000 таких циклов, прежде чем остаточная деформация при сжатии превысит 25 %, что эквивалентно пяти годам еженедельной стерилизации. Уплотнения FKM достигают той же степени сжатия уже после 400 циклов, поэтому совокупная стоимость владения (TCO) в пользу EPDM, даже несмотря на то, что FKM обеспечивает более высокую химическую стойкость.

Наконец, запишите параметры CIP и SIP в паспорте клапана. Руководство FDA по валидации процессов от 2022 года предполагает наличие «научных доказательств того, что условия очистки воспроизводимы». Регистрация данных температуры, расхода и проводимости в месте расположения клапана показывает, что компонент пригоден для использования по назначению, что сокращает аудит с трех дней до четырех часов.

Стандартный срок поставки 2-дюймового санитарного мембранного клапана составляет 4–6 недель со склада в Азии и 1–2 недели со склада в Европе; цена за единицу 180–220 долларов США, DN50, зажатый в 316L; Общая стоимость владения за 10 лет на 65 % определяется частотой замены уплотнений и на 25 % — временем простоя CIP, а не первоначальной закупочной ценой.

Общая стоимость владения включает в себя энергетический штраф за утечку. Дроссельный клапан с утечкой 0,5 мл/мин в контуре WFI с давлением 30 бар теряет 260 л/год — достаточно, чтобы вызвать отклонение водного баланса в фармацевтическом экологическом отчете. При себестоимости производства воды для инъекций 2 доллара США за литр годовые потери составляют 520 долларов США, что вдвое превышает кажущуюся стоимость комплекта уплотнений. Поэтому укажите в заказе класс утечки и требуйте отчеты о заводских испытаниях, заверенные сторонней проверкой.

Стратегия запасов также влияет на стоимость товара. Заказ 20-футового контейнера с 500 мембранными клапанами снижает стоимость перевозки за единицу с 18 долларов (авиа) до 3 долларов (море), но вы связываете 100 000 долларов наличными на пять недель. Гибридная модель — хранение 50 единиц со склада на складе 3PL в Роттердаме и отгрузка остатка по морю — сокращает оборотный капитал на 12 дней, гарантируя при этом 48-часовую доступность запасных частей для европейских групп технического обслуживания.

Встраивайте датчики хода и датчики температуры с поддержкой Интернета вещей для сбора данных CIP в режиме реального времени; указать обработку поверхности ASME BPE SF4+, чтобы она соответствовала требованиям предприятий по производству моноклональных антител нового поколения; требовать от поставщиков предоставления цифровых двойников в формате AutomationML для интеграции с Индустрией 4.0.

Проект руководства FDA по выпуску тестов в реальном времени (RTRT) предполагает получение непрерывных технологических данных от компонентов потока. Мембранный клапан с датчиком хода 0–10 В может передавать данные о положении клапана в архиватор партии DeltaV, доказывая, что диск достиг полного подъема во время CIP, тем самым поддерживая параметрический выпуск вместо проверки стерильности готового продукта. Первые пользователи сообщают, что выпустили партию стоимостью 5 миллионов долларов на 10 дней быстрее, что означает экономию оборотного капитала в 500 000 долларов.

Требования к качеству поверхности ужесточатся. BPE уже указывает SF6 (Ra 0,25 мкм) как необязательный; Ожидается, что к 2027 году владельцы крупных фармацевтических компаний сделают обязательным снижение адгезии белка. Договоритесь о сегодняшней цене с возможностью обновить полировку без дополнительных затрат в течение двух лет, обеспечив защиту маржи от изменения характеристик.

Наконец, настаивайте на цифровом двойнике. Файлы AutomationML, которые отображают характеристики хода клапана, крутящего момента и температуры, позволяют осуществлять виртуальный ввод в эксплуатацию узлов перед FAT, сокращая время запуска на месте на 30 %. Поставщики, которые не могут предоставить цифровых двойников, выпадут из списков утвержденных поставщиков, поскольку EPC перейдут на системное проектирование на основе моделей. Внедрение этого требования обеспечит уверенность в завтрашнем дне ваших капитальных затрат на следующее десятилетие гигиенического производства.
