Подробности продукт
Асептический промывной нижний клапан используется для разгрузки реакционных контейнеров в чистых отраслях промышленности, таких как фармацевтика, биология, химическая промышленность и пищевая промышленность.Этот клапан обладает преимуществами выгрузки материалов, отсутствия остатков, утечек и хорошей герметизации.При использовании мешалки нижний материал контейнера может полностью вращаться вместе с потоком воды, когда мешалка открыта, чтобы равномерно перемешать материал.Клапан установлен под углом 35 градусов, чтобы обеспечить функцию самоочистки при выпуске материала, что делает обслуживание оборудования более удобным в космосе.Клапан шлифуется до зеркальной поверхности с шероховатостью 0,2-0,45 мкм.Использование клапанов чище.
Стандартный | СМС, 3А, DIN |
Материал контактирующих частей | СС316Л(1,4404) | Предоставляется отчет о проверке материала |
Материал бесконтактных деталей | СС304(1.4301) | |

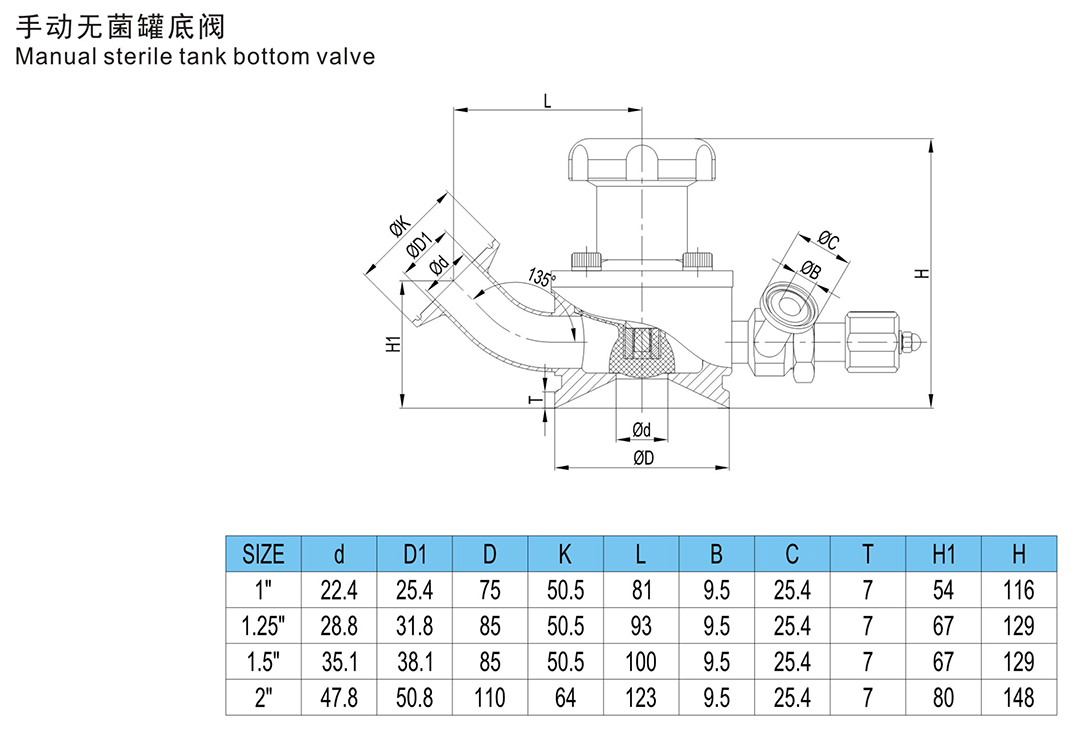

Размер | 3/4', 1', 1,25', 1,5', 2', Ду20, Ду25, Ду32, Ду40, Ду50 |
Входное соединение | Заподлицо снизу |
Выходное соединение | Стыковая сварка, тройной зажим |
Материал уплотнения | ПТФЭ, материал соответствует FDA21CFR117.2600. |
Вариант привода | Ручное, пневматическое управление |
Диапазон давления | 0~10бар (0~145psi) |
Рабочая температура | ПТФЭ -4 ~ 266°F (-20~ + 130℃) |
Температура стерилизации | 302°F (150℃)≤30мин |
Внешняя обработка поверхности | Ра32~64уин(0,8~1,6 мкм) |
Внутренняя обработка поверхности | Ра16~32мкм(0,2~0,45 мкм) |
Техническое резюме

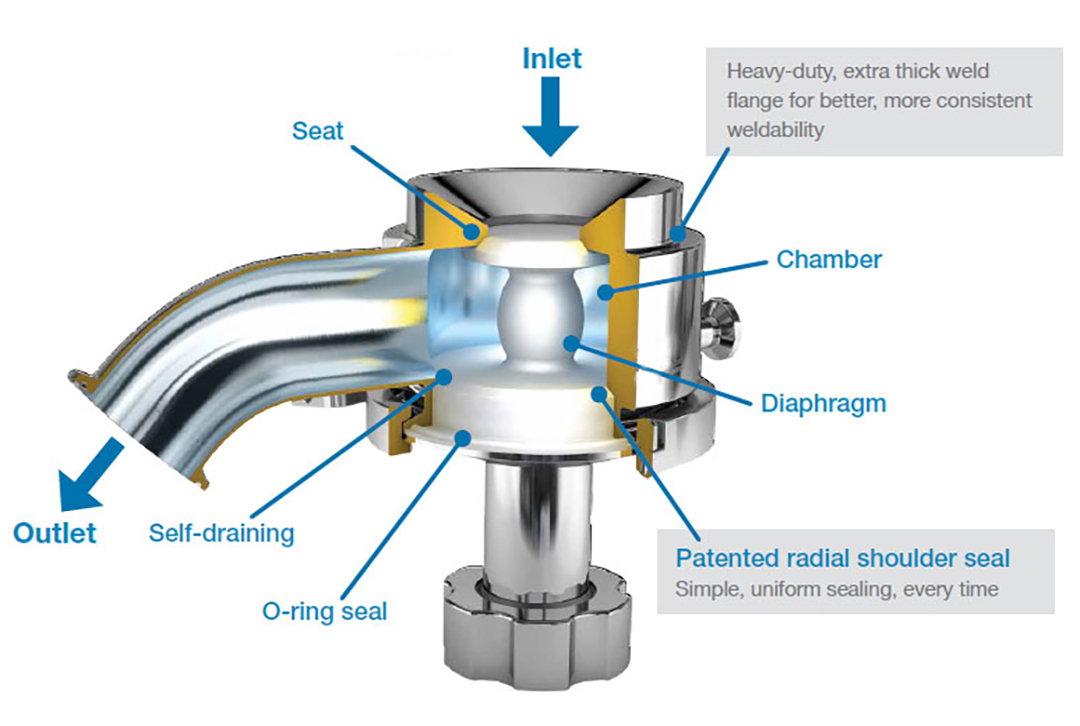

Эта полезная модель относится к донному клапану асептического резервуара, который включает в себя корпус донного клапана резервуара, причем корпус донного клапана резервуара включает подходящий корпус клапана и крышку клапана, камера клапана установлена внутри корпуса клапана и сердечник клапана. соответствует ему, а сердечник клапана изготовлен из ПТФЭ.Сердечник клапана включает в себя интегрированную часть сердечника клапана и упругую часть, а внутри части сердечника клапана установлена полая конструкция, и внутри полой конструкции установлена по меньшей мере одна упругая опора. В центре стержня клапана установлено сквозное отверстие. крышку клапана, а в сквозное отверстие стержня клапана вставляют стержень клапана, жестко соединенный с сердечником клапана.
В Xusheng &Compass можно добавить специальный паровой порт. радиальные мембранные клапаны для пара на месте или промывки на месте.Эта функция решает проблемы на выходе и ускоряет смену продукта.
Технические характеристики
Макс.давление: 0 ~ 10 бар (0 ~ 145 фунтов на квадратный дюйм)
Диапазон температур
Рабочая температура ПТФЭ: -4 ~ 266 °F (-20 ~ + 130 ℃)
Температура стерилизации: ПТФЭ -4 ~ 266°F (-20~ + 130℃)
Обработка поверхности
Внешний: Ra32~64uin (0,8~1,6 мкм)
Внутренний: Ra16~32uin(0,2~0,45 мкм)
Параметры 1. Доступный размер: 3/4'-2', DN20~DN50 2. Выходное соединение может быть сварным встык, тройным зажимом 3. Управление приводом осуществляется вручную и пневматически.
Особенности дизайна 1. На дне резервуара не будет скапливаться жидкость.
2. Его можно открыть автоматически, когда давление слишком высокое.
3. Он практичен, прост, имеет длительный срок службы, безопасен и надежен, его легко продвигать.
4. Отсутствие утечки
5. Отсутствие перекрестного загрязнения
6. Легко чистить
