Основной параметр
Скорость потока | От 0 до 100000 литров в час |
Модель рукавного фильтра | 1#Сумка, 2#Сумка, 3#Сумка, 4#Сумка |
Материал контактных деталей | СС304/СС316Л (1.4301/1.4404) | Поставляется с отчетом о проверке материалов |
Материал без контактных деталей | SS304 (1.4301) |
Тип и материал сумки | Всасывающий мешок | Изготовлен из нетканого материала и
маслопоглощающего материала, оба фильтра Имеет маслопоглощающую функцию |
Фильтр-мешок с активированным углем | Эффективно поглощает пигмент и запах |
Уплотнение материал | Силикон, EPDM, FKM, PTFE. Все материалы уплотнений соответствуют FDA21CFR117.2600. |
Размер сетки | 3 ммеша до 400 мш, от 37 микрона до 6730micron, от 0,037 мм до 6,730 мм |
Связь | Стыковая сварка, тройной зажим, наружная резьба, внутренняя наружная резьба, штуцер, сварная резьба, фланец |
Максимальное рабочее давление | ≤10bar (145psi) |
Максимальная рабочая температура | 150 градусов Цельсия |
Корзина Polish Precision | Ра<0,6 мкм |
Внешняя обработка поверхности | Ра<0,8 мкм |
Внутренняя обработка поверхности | Ра<0,6 мкм |
Тип отделки Полированная | Механическая, электролитическая полировка, пескоструйная обработка |
Гарантия | Один год |
Поддерживать | OEM, ODM приветствуются |
Приложение | Пищевая промышленность и напитки, ликеро- водочная промышленность, молочная промышленность, пищевое масло, водоочистка, химическая промышленность, фармацевтическая промышленность |
Особенности
1. Рукавный фильтр имеет большую пропускную способность, небольшой объем и грязеемкость.
2. Фильтровальный мешок удобно и быстро заменять, фильтр не требует очистки, что экономит труд и время.
3. Скорость боковой утечки фильтровального мешка невелика, что значительно повышает качество фильтрации.
4. Рукавный фильтр выдерживает большее рабочее давление, низкую потерю давления, низкие эксплуатационные расходы и очевидный эффект энергосбережения.
5. Точность фильтрации фильтровального мешка постоянно улучшалась и достигла 0,5 мкм.
6.Ручной фильтр имеет широкий спектр применения, гибкие возможности использования и различные способы установки.
Технические характеристики
1. Материал: SS304, SS316L
2. Расчетное давление в резервуаре: 6~10 бар (87~150 psi)
3. Рабочая температура: -4°F~302 °F (-20°C~150°C)
4. Точность фильтрации: 0,1–20 мкм
5. Тип мешка-фильтра: 1 мешок, 2 мешок, 3 мешок, 4#Мешок
6. Тип потока: боковой вход, верхний вход, S-Multi, B-Multi рукавный фильтр
7. Соединение: трехзажимное, фланцевое, резьбовое, соединительное, сварное
8. Размер входного/выходного отверстия: 1', 1,5', 2', 2,5', 3', 3,5', 4'
9. Материал прокладки: EPDM, витон, силикон, Buna
9. Поверхностная обработка: зеркальная полировка, электрополировка, кислотная промывка, матовая полировка, механическая полировка.
10. Использование: широко используется в пищевой промышленности и производстве напитков, винодельческой промышленности, медицине, химической промышленности, электронной промышленности и т. д.
Всасывающий мешок: изготовлен из нетканого материала и маслопоглощающего материала, оба фильтра имеют маслопоглощающую функцию.
Фильтровальный мешок с активированным углем: эффективно поглощает пигмент и запах.
Рукавный фильтр - композитная металлическая фильтрующая корзина, новое поколение конвейерных фильтрующих корзин, выпущенное в области фильтрующих элементов, защитного слоя фильтрующей поверхности, фильтрующего слоя, комбинации отводящего слоя и улучшающего слоя, оптимизированных с помощью современной вакуумной высокотемпературной композитной технологии, объединенной в одно выдающееся преимущество «долговечного, моющегося фильтрующего эффекта». Традиционная структура фильтрующей корзины представляет собой простое наложение фильтрующего слоя и улучшающего слоя с точечной сваркой, что приводит к легкому повреждению, непереносимости обратной промывки и снижению точности. Наши клиенты при выборе металлической фильтрующей корзины легче очищают, эффект фильтрации более стабильный, длительный срок службы. Эта технология фильтрации позволяет клиентам сократить эксплуатационные расходы, затраты на техническое обслуживание и замену корзины фильтра, самое главное - обеспечить стабильный процесс фильтрации и улучшить качество конечного продукта.
Параметры размеров
Серийный номер. | Описание | Крышка (ММ) |
1 # сумка | 2# сумка |
A | Общая высота | 790 | 1110 |
B | Расстояние от входа до центра | 275 |
C | Диаметр корпуса | Φ204 | Φ204 |
Д1 | Высота от входа до земли | 620 | 940 |
Д2 | Высота от входа до земли | 200 |
Н1/Н2 | Вход-Выход | 1,5' или 2' |
E | Регулируемые ножки | 550 | 700 |
Поток | Макс. Расход м3/ч | 20 | 40 |
Таблица выбора
Количество рукавного фильтра | Модель рукавного фильтра | Размер рукавного фильтра | Материал корпуса | Входное соединение | уплотнительное кольцо |
1П | 1S=1# сумка | 180×430ММ | СС304/СС316Л | Фланец, тройной зажим, резьба | ЭПДМ, ПТФЭ, Vtion, силикон |
1П=1ПК | 2S=2# сумка | 180×810ММ | СС304/СС316Л | Фланец, тройной зажим, резьба | ЭПДМ, ПТФЭ, Vtion, силикон |
| 3S=3# сумка | 105×230ММ | СС304/СС316Л | Фланец, тройной зажим, резьба | ЭПДМ, ПТФЭ, Vtion, силикон |
| 4S=4# сумка | 105×380ММ | СС304/СС316Л | Фланец, тройной зажим, резьба | ЭПДМ, ПТФЭ, Vtion, силикон |

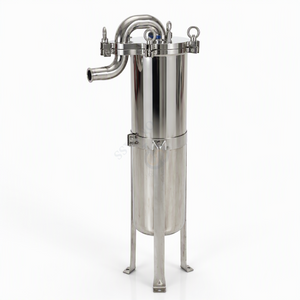

Как заказать рукавный фильтр с верхним входом?
1. Какой материал вам нужен, например, SS304 или SS316L?
2. Какова скорость потока, например 10000 литров в час?
3. Какой продукт и вязкость продуктов, используемых для рукавного фильтра?
4. Какое соединение вам нужно, например, стыковая сварка, тройной зажим, наружная резьба?
5. Что такое микрон для сумки?
