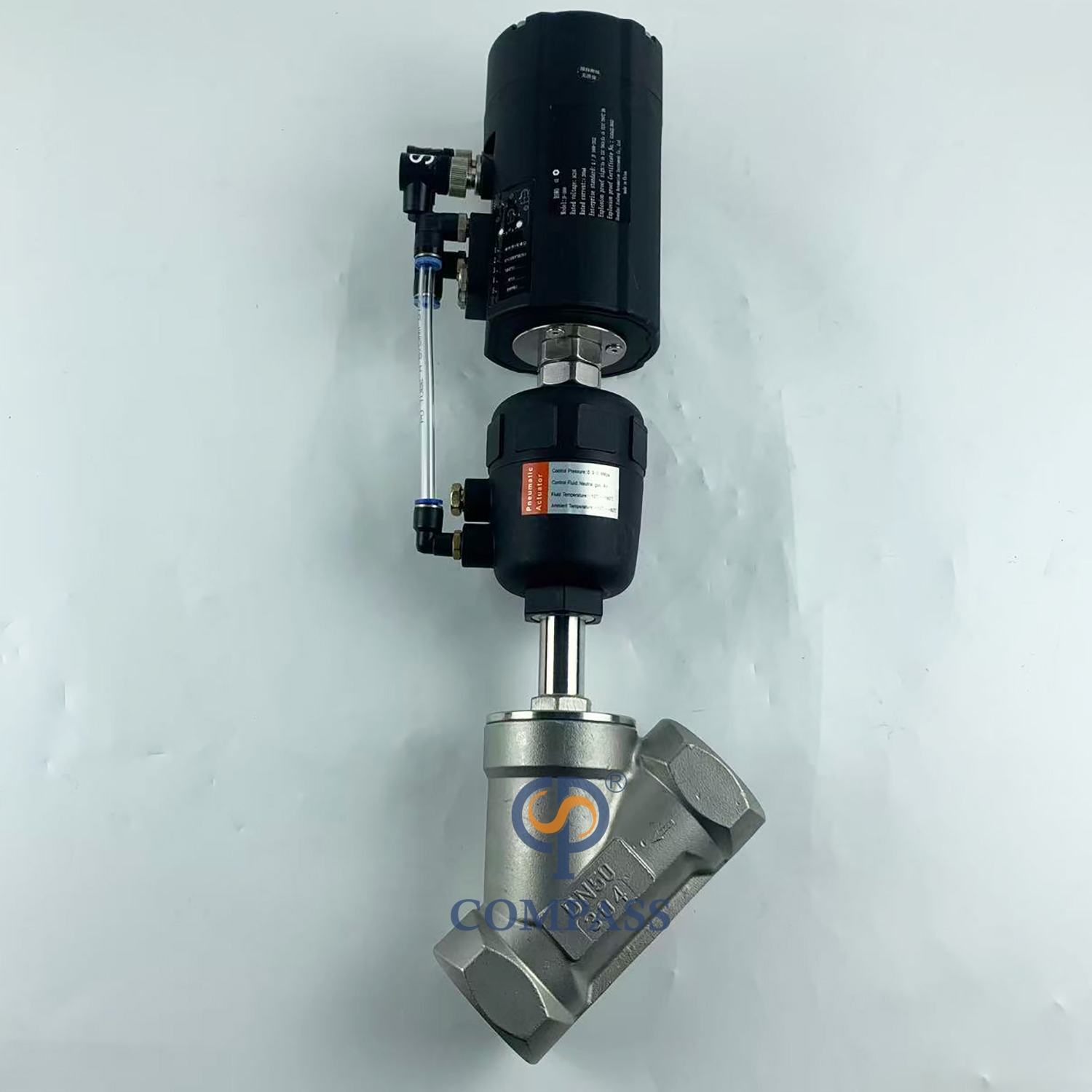

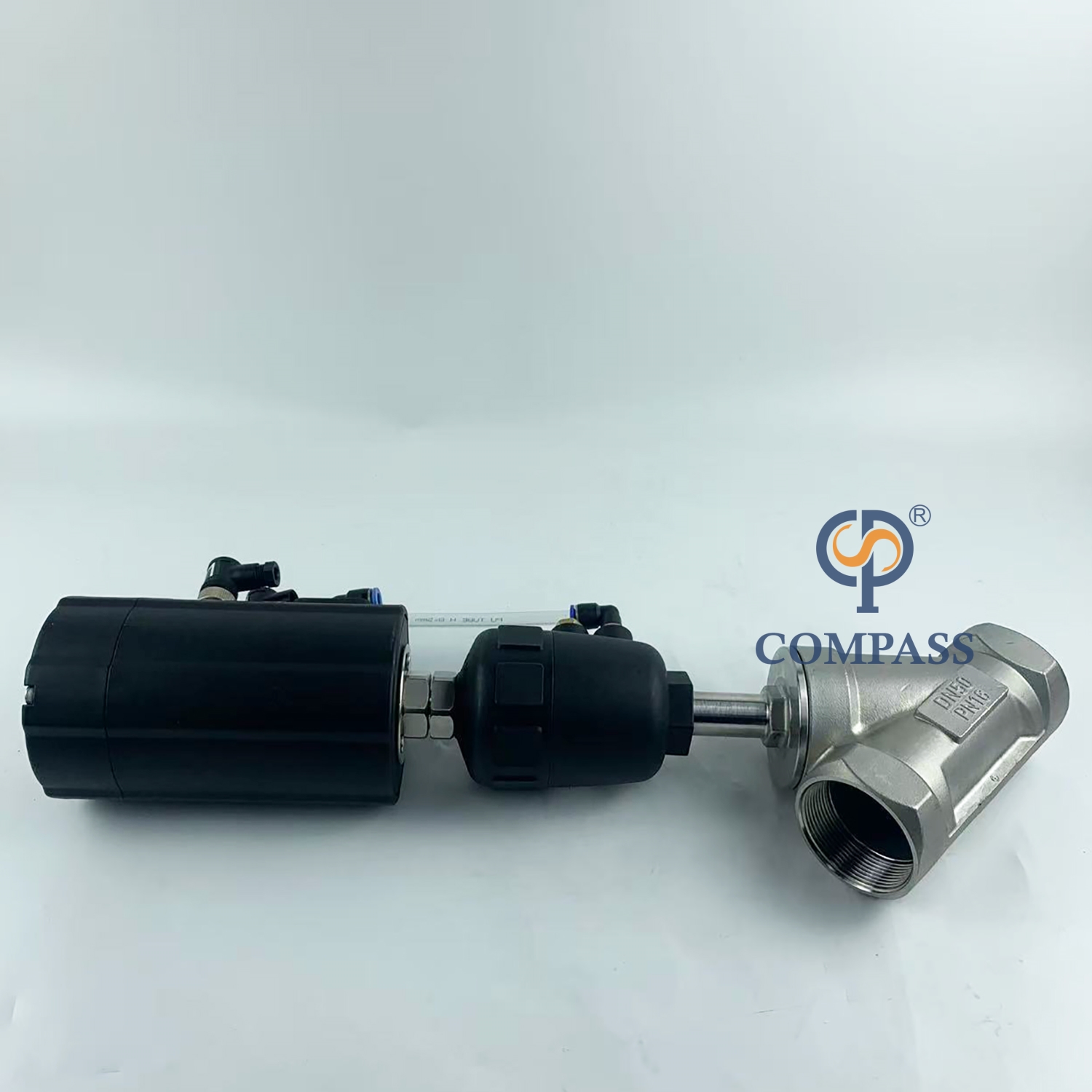

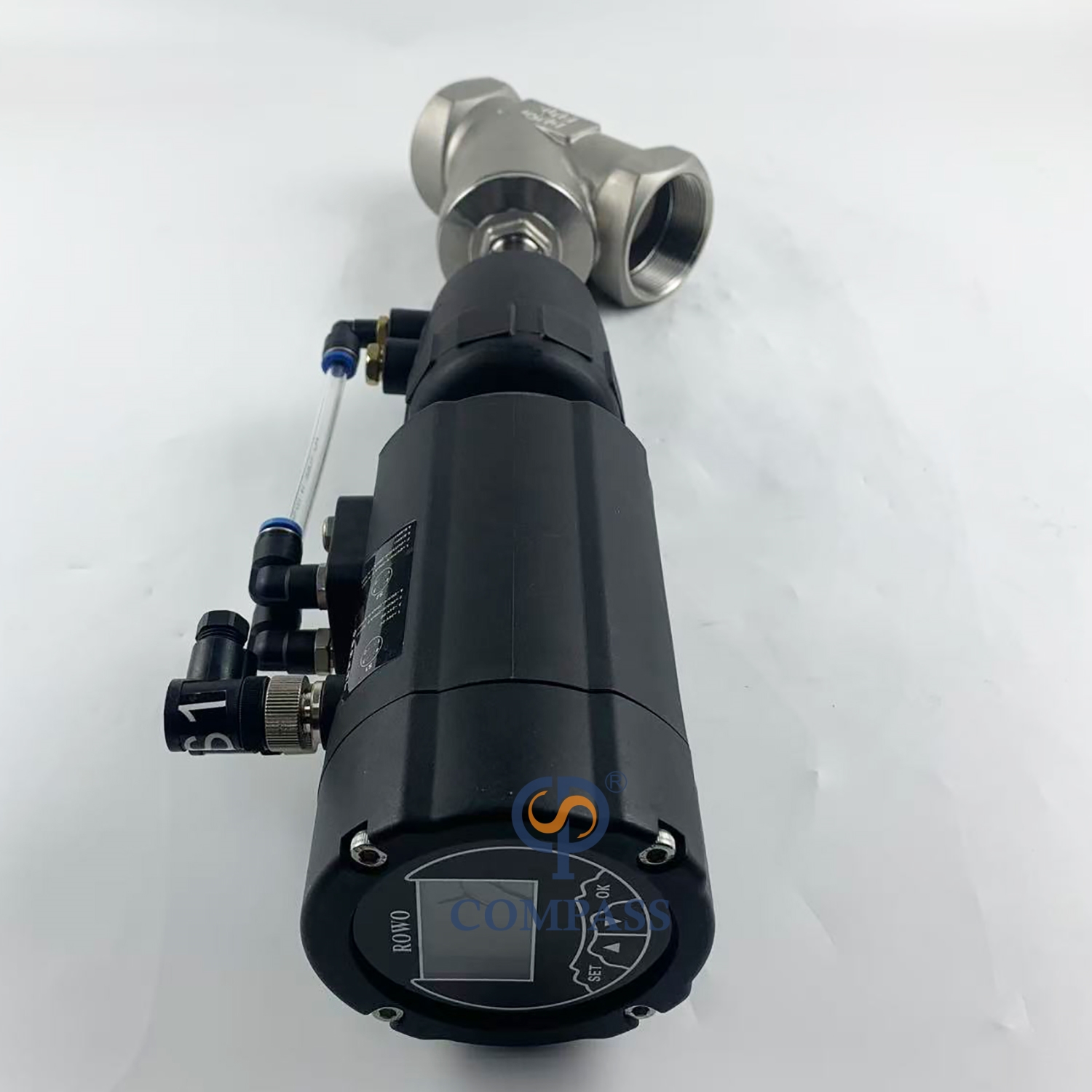

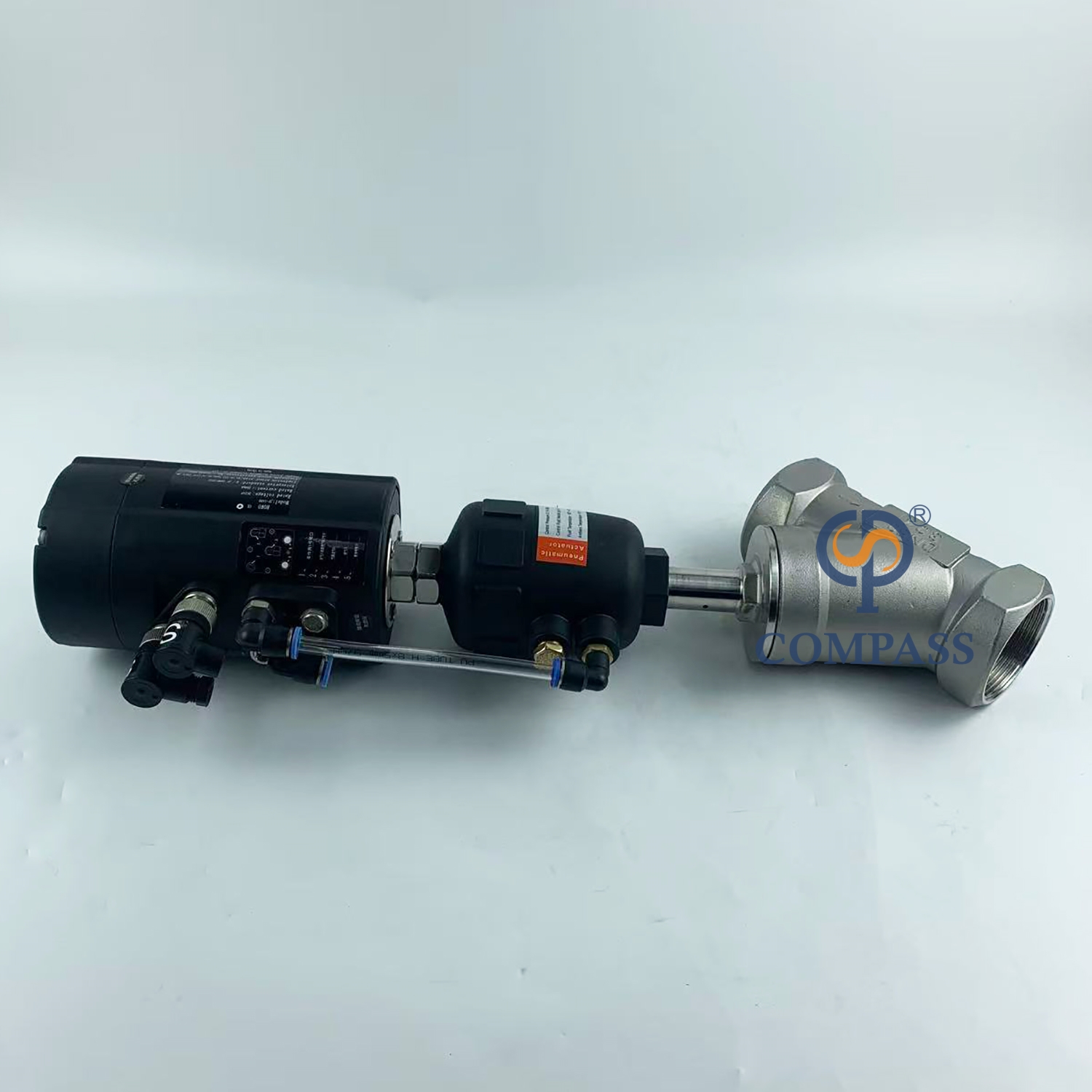

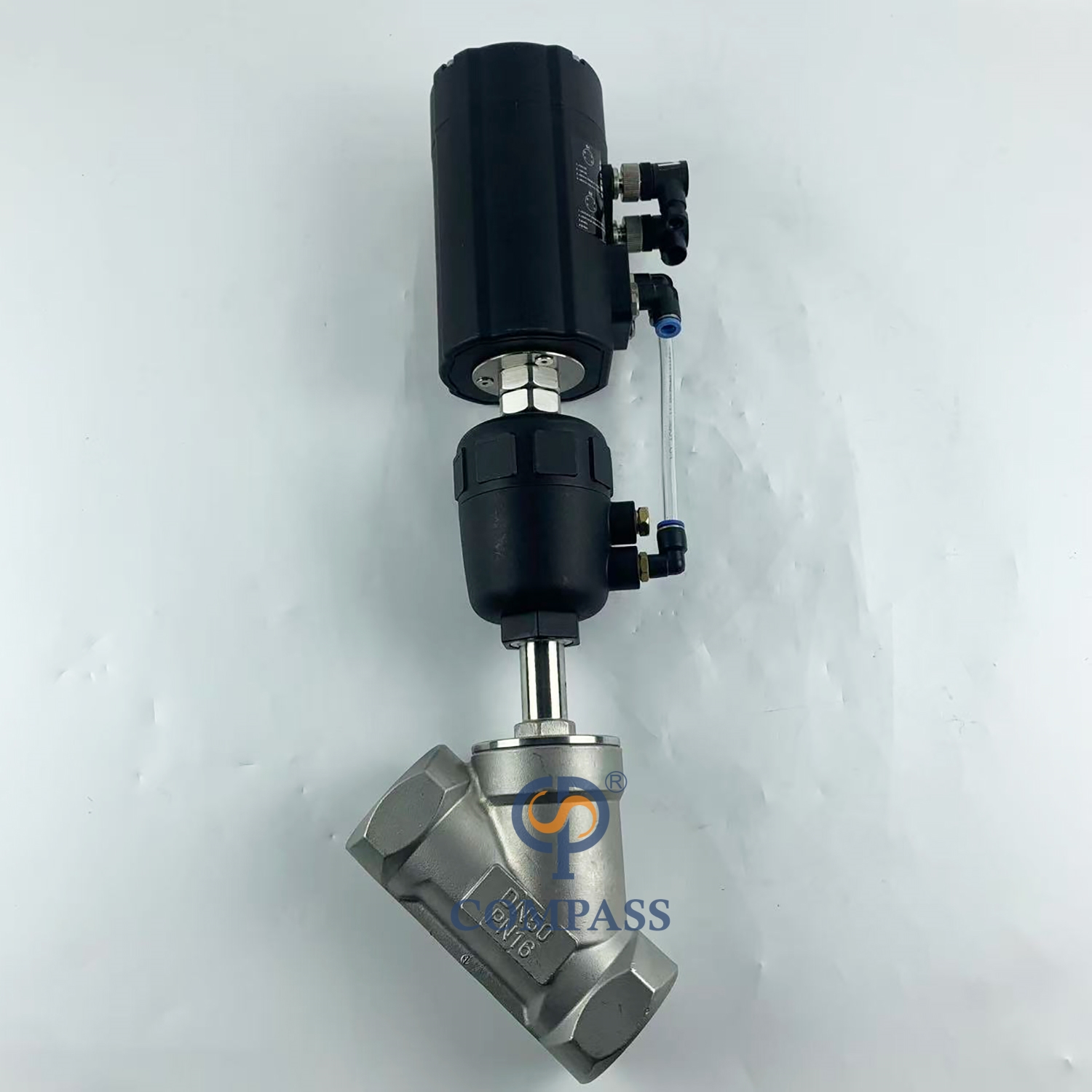

Пневматический угловой седельный клапан SS304 BSPT с внутренней резьбой и головкой управления 4-20MA

Пневматический клапан с угловым седлом может сэкономить место, поддерживая скорость потока. Для управления седельным клапаном с наклоном направляющей используется пневматический привод одностороннего действия с предохранительной пружиной. При его использовании следует выбрать нормально открытый или нормально закрытый режим. Он широко используется в управляющей жидкости для автоматизации промышленности, пищевой молочной промышленности, бытовой воде, жидкой среде обычных трубопроводов и т. д.

Пневматические клапаны с наклонным седлом широко используются для коротких и частых запусков и отличаются чувствительным откликом и точным действием. При использовании в сочетании с электромагнитными клапанами пневматическое управление позволяет точно контролировать поток газа и жидкости. Он может обеспечить точный контроль температуры и требования к капанию жидкости. В шкафу для влажно-тепловой стерилизации следует использовать угловые седельные клапаны для контроля количества пара и точного контроля температуры.

Модель:
1-1/2 '
Марка продукта:
Compass
Код Продукта:
011002AC10403A38

штат:

Количество:



Запрос цены Добавить в корзину

Детали продукта

Стандартный	Смс, дин
Материал контактных деталей	СС304(1,4301)-CF8, SS316 (1,4401)-CF8M
Размер	Ду10-Ду80
Размер привода	27 мм, 32 мм, 40 мм, 50 мм, 63 мм, 90 мм, 80 мм, 100 мм, 125 мм
Связь	Стыковая сварка, тройной зажим, внутренняя резьба (BSP.BSPT, NPT), фланец
Уплотнение материал	PTFE, материал, соответствующий FDA21CFR117.2600
Цилиндр	Двойного действия, одностороннего действия
Управляющее давление	0,3–0,8 бар (43,5–116 фунтов на квадратный дюйм)
Температура жидкости	14 ~ 428°F (-10°C~+220°C)
Обработка поверхности	Пескоструйная обработка, полировка, электролиз
Тип управления	Нормально закрытый, Нормально открытый

Рабочий принцип

В нерабочих условиях из-за силы пружины клапан обычно закрыт (открыт). Когда поршень привода сжимается газом, клапан открывается (закрывается). В конструкции двойного действия для управления клапанным переключателем используется сжатый газ. Одностороннего действия (пневматическая головка обычно представляет собой отверстие); Принцип работы: чтобы достичь функции открытия и закрытия в соответствии с пружинным сбросом, обычно его делят на открытие и закрытие. Двойного действия (пневматическая головка обычно с двумя отверстиями); Принцип работы: подайте воздух на переключатель управления. (он может выбрать двойную функцию и пружинный возврат, управление точно в соответствии с требованиями заказчика.)

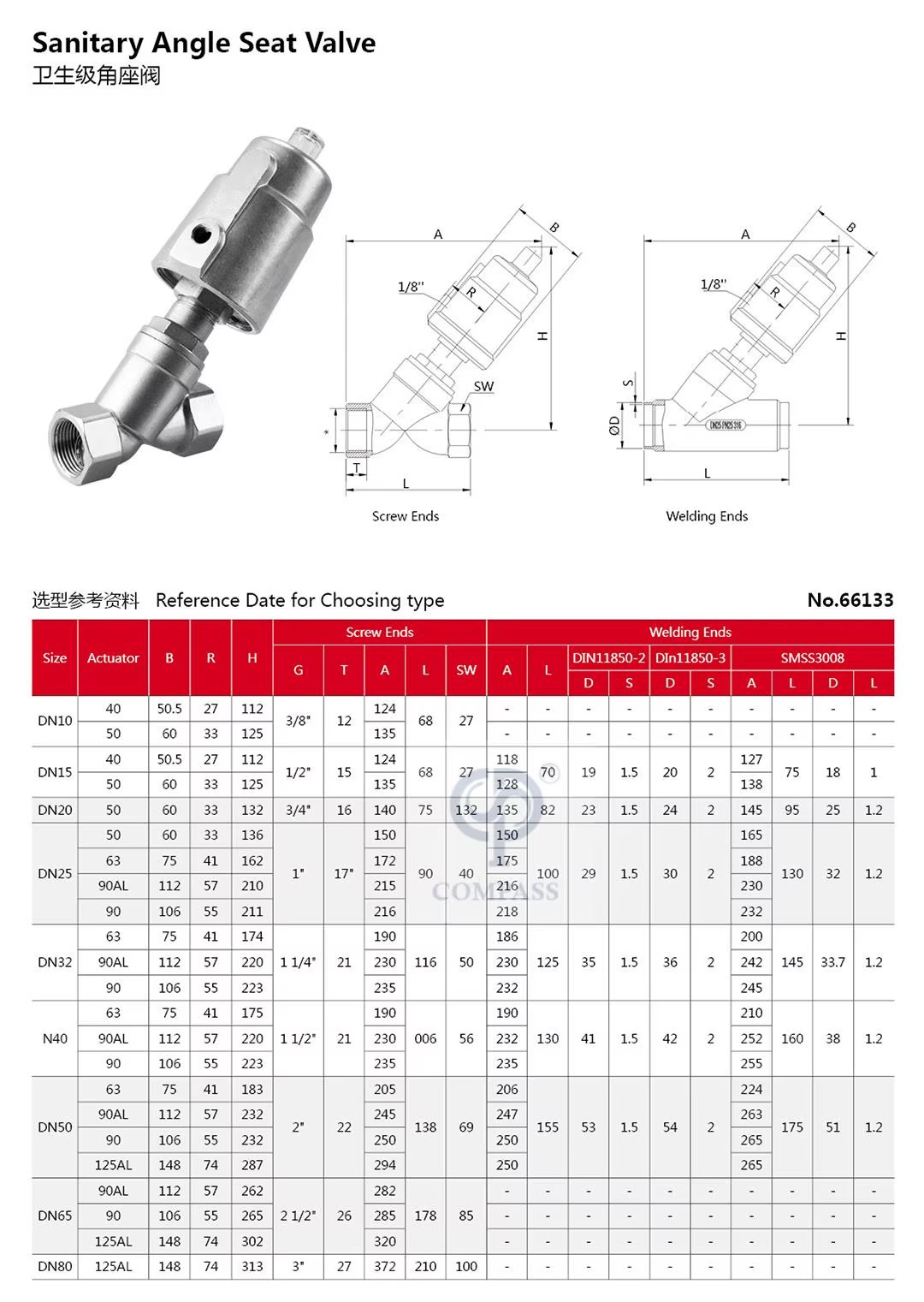

Параметры

1. Доступные материалы: SS316 (1,4401) CF8M и SS304 (1,4301) CF8.

2. Доступные размеры: от DN10 до DN80.

3. Соединение может быть сварным встык, тройным зажимом, внутренней резьбой (BSP.BSPT, NPT), фланцем.

4. Размер привода: 27 мм, 32 мм, 40 мм, 50 мм, 63 мм, 90 мм, 80 мм, 100 мм, 125 мм.

5. Цилиндры бывают двойного и одинарного действия.

6. Вариант привода может быть ручным, пневматическим управлением, датчиком положения, контроллером C-top, контроллером C-top (AS-I).

7. Тип управления: нормально закрытый, нормально открытый.

Как заказать?

1. Какой материал, например, SS304 или SS316?

2. Какой размер, например, от DN10 до DN80?

3. Какие соединения заканчиваются, например, стыковое сварное соединение, тройной зажим, внутренняя резьба (BSP.BSPT, NPT), фланец?
