Подробности продукт
Товар | Поплавковый шаровой клапан |

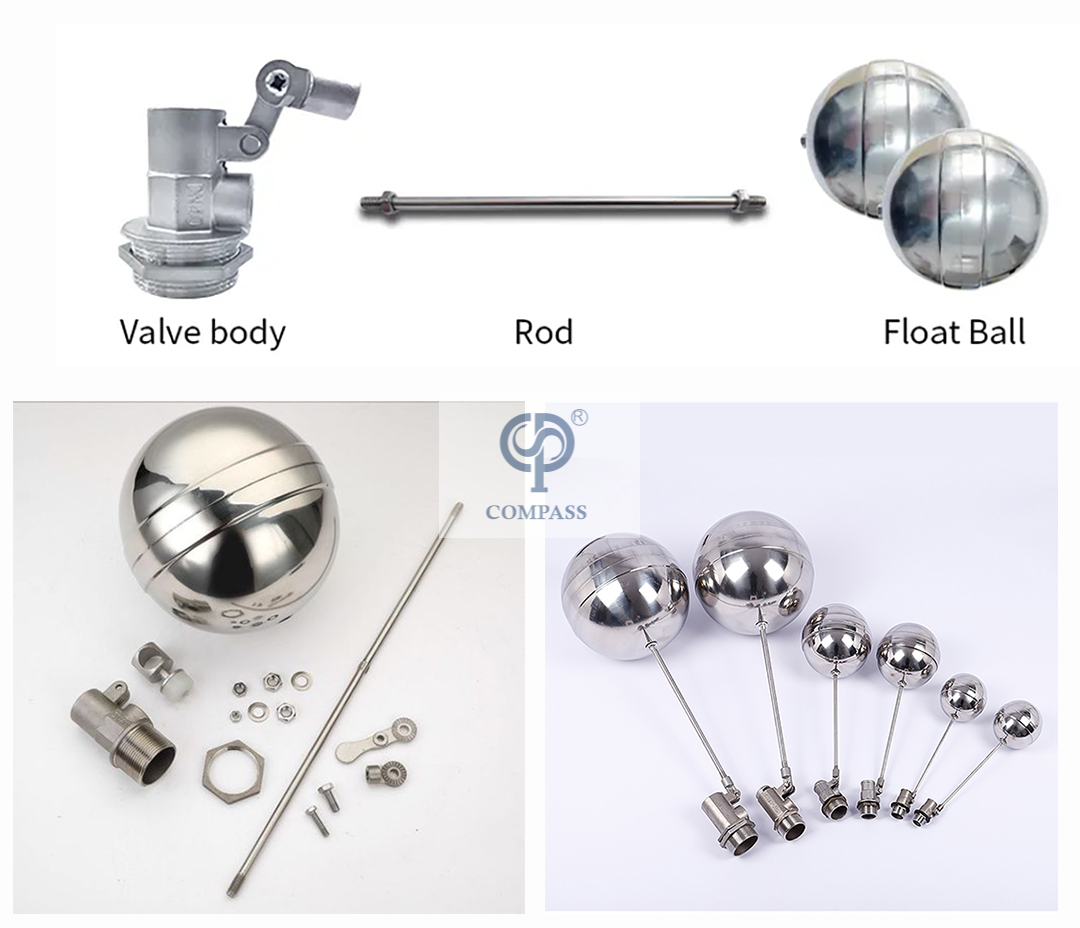

Компонент | Корпус клапана, крышка клапана, уплотнение, заглушка, стержень, шар, гайка |
Тип поплавкового шарового клапана | Поплавковый шаровой клапан из нержавеющей стали |
Поплавковый шаровой клапан с малым отверстием |
Пластиковый поплавковый шаровой клапан |
Тип конструкции | Рычажный тип, прямой |
Материал контактирующих частей | СС304(1.4301),SS316 (1.4401),латунь,SS201 | Предоставляется отчет о проверке материала |
Материал бесконтактных деталей | СС304(1.4301),СС201 |
Уплотнительный материал | НБР, ЭПДМ, силикон, ФКМ.Все материалы соответствуют FDA21CFR117.2600. |
Размер соединения | Ду15,Ду20,Ду25,Ду32,Ду40,Ду50,Ду65,Ду80,Ду100 |
Размер мяча | 95 мм, 135 мм, 150 мм, 225 мм, 250 мм, 280 мм, 300 мм |
Связь | Винтовая резьба, тройной зажим, фланец |
Макс.Давление | 16 бар (232 фунта на кв. дюйм) |
Рабочее давление | 6 бар (87 фунтов на квадратный дюйм) |
Расчетная температура | -4 ~ +392°F (-20℃~+200℃) |
Угол поворота | 360° |
Режим вождения | Гидравлическое управление |
Направление потока | Одноместный в одну сторону |
СМИ | Вода |
Индивидуальная поддержка | ОЭМ, ОЭД |
Поплавковый шаровой кран представляет собой клапан, состоящий из изогнутых рычагов и плавающих шаров, который можно использовать для автоматического контроля уровня жидкости в водонапорной башне или бассейне.
Поплавковый шаровой кран представляет собой шар без опорного вала, который удерживается в «плавающем» состоянии двумя седлами клапана.В основном он используется для резки, распределения и изменения направления потока среды в трубопроводах.Плавающие шаровые краны в основном имеют конструктивные особенности, такие как конструкция уплотнения седла клапана, надежный шток клапана с обратным уплотнением, функция предотвращения возгорания и статического электричества, автоматический сброс давления и запорное устройство.
Приложение
Поплавковые шаровые краны подходят для таких отраслей промышленности, как пищевая, химическая, нефтяная, газовая, металлургическая, а также для магистральных трубопроводов природного газа, содержащих сероводород, примеси и сильную коррозию.
Принцип работы

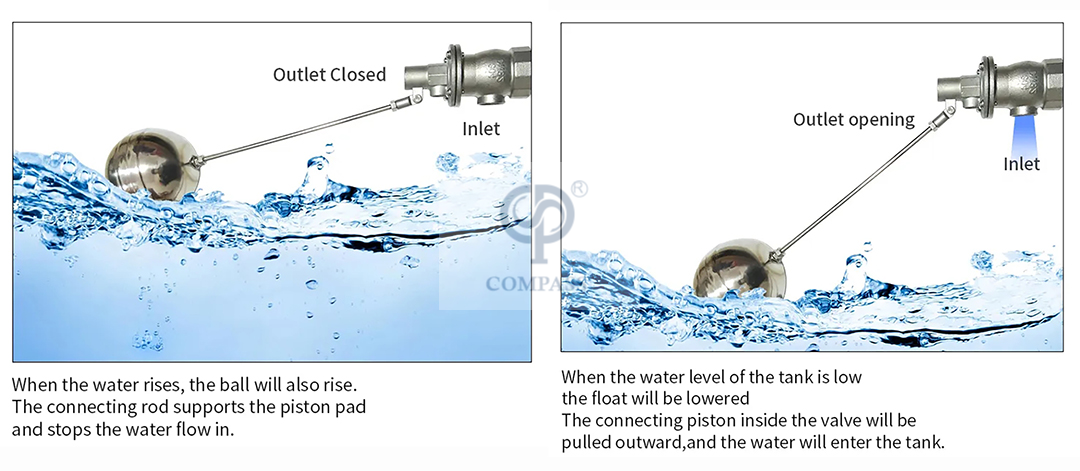

Поплавку всегда нужно плавать на воде, а когда вода поднимается, поплавок тоже поднимается.Когда поплавок поднимается, он заставляет шатун также подняться.Шатун соединен с клапаном на другом конце, и когда он поднимается в определенное положение, шатун поддерживает резиновую поршневую подушку, перекрывающую источник воды.Когда уровень воды падает, поплавок также опускается, и шатун приводит к открытию поршневой колодки.

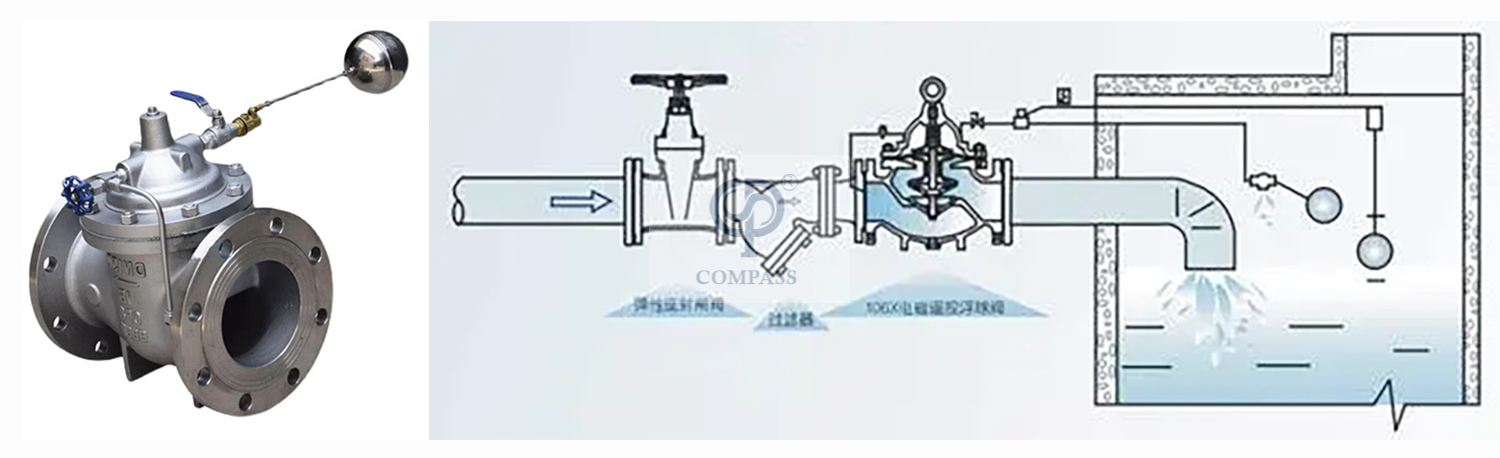

Поплавковые клапаны регулируют подачу жидкости, контролируя уровень жидкости.Полностью жидкостный испаритель требует, чтобы уровень жидкости поддерживался на определенной высоте, и обычно целесообразно использовать расширительный клапан с плавающим шаром.Принцип работы поплавкового клапана заключается в контроле открытия или закрытия клапана путем опускания и подъема поплавкового шара в поплавковой камере под действием уровня жидкости.Камера с плавающим шаром расположена на одной стороне полностью жидкостного испарителя, а верхняя и нижняя части соединены с испарителем через уравнительную трубку, поэтому высота уровня жидкости в них одинакова.Когда уровень жидкости в испарителе падает, уровень жидкости в камере плавающего шара также падает, поэтому плавающий шар падает и опирается на рычаг, увеличивая открытие клапана и увеличивая подачу жидкости.наоборот.
Особенности и дизайн
1. Клапан оснащен индикаторами открытого и закрытого положения;
2. Запорное устройство;
3. Конструкция штока клапана, препятствующая полету;
4. Антистатическое устройство;
5. Огнестойкая конструкция;
6. Уникальная конструкция уплотнения седла клапана;
7. отсутствие внешней структуры утечки.
Преимущества & Особенность
1. Простота обслуживания
2. Гибкий и прочный
3. Высокая точность контроля уровня жидкости.
4. Уровень воды не зависит от давления воды и имеет характеристики плотного открытия и закрытия без утечки воды.
Как сделать заказ Поплавковый шаровой клапан?
1. Что такое материал?
2. Какой размер?
3. Каков конец соединения?
4. Какой тип поплавкового клапана?
