Подробности продукт
Стандартный | СМС,ДИН11850,ДИН11851,3А |
Материал контактирующих частей | СС304/СС316Л | Предоставляется отчет о проверке материала |
Материал бесконтактных деталей | СС304 | |

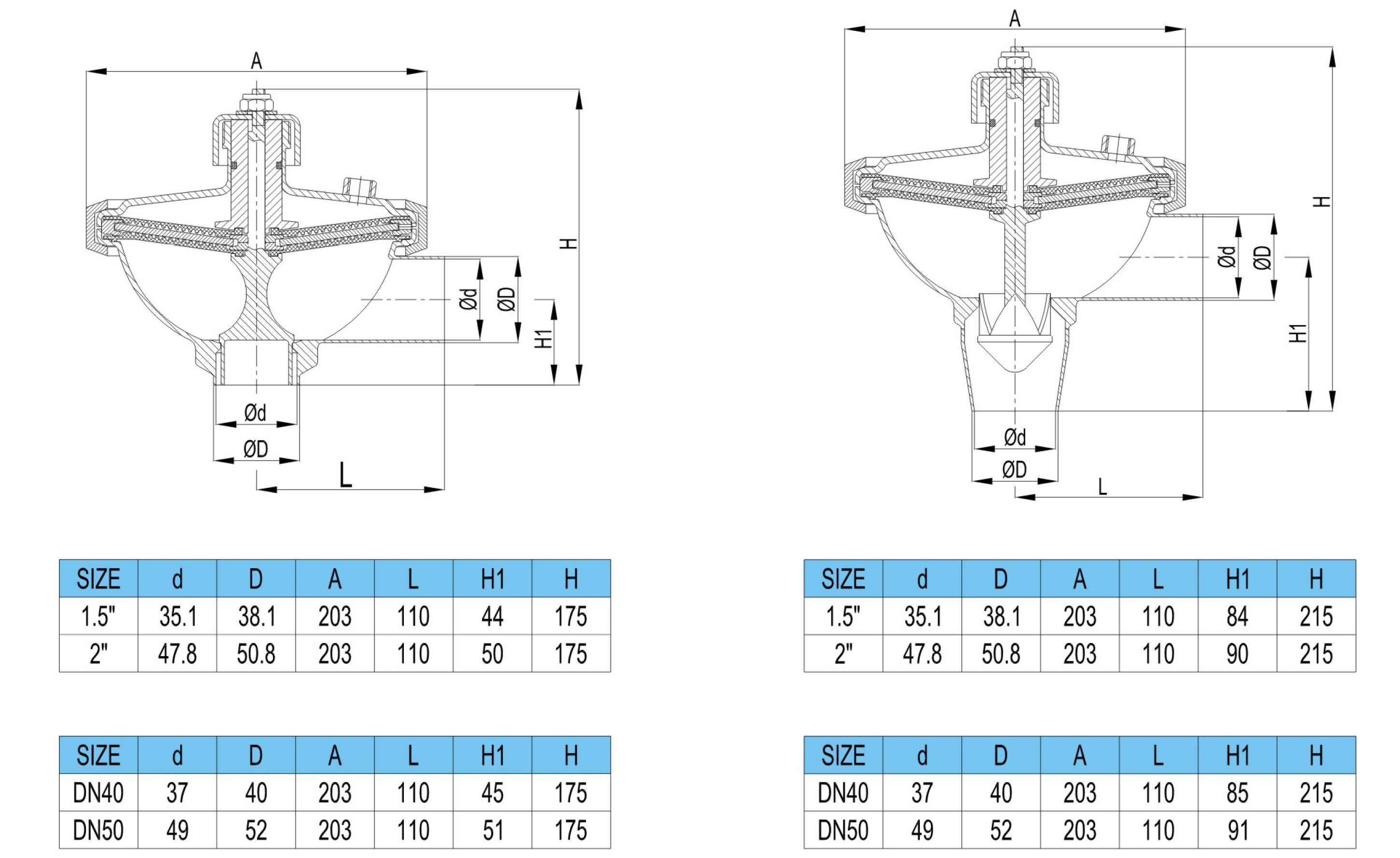

Размер | от 1 дюйма до 2,5 дюйма, DN25-DN65 |
Связь | Сварной шов, тройной зажим, резьбовой, штуцер |
Тип | КПМИ-2 |
КПМО-2 |
Верхняя диафрагма | ЭПДМ, Буна | Все импортные материалы уплотнений соответствуют FDA21CFR117.2600. |
Нижняя диафрагма | ЭПДМ+ПТФЭ | |
Макс.Давление | ≤10 бар (145 фунтов на квадратный дюйм) |
Давление приточного воздуха | ≤8 бар (116 фунтов на квадратный дюйм) |
Диапазон температур | Верхняя мембрана из EPDM, буна для 14 ~ 203 ° F (-10 ~ 95 ℃) |
Нижняя мембрана из EPDM+PTFE для температуры 14 ~ 284°F (-10 ~ 140℃) |

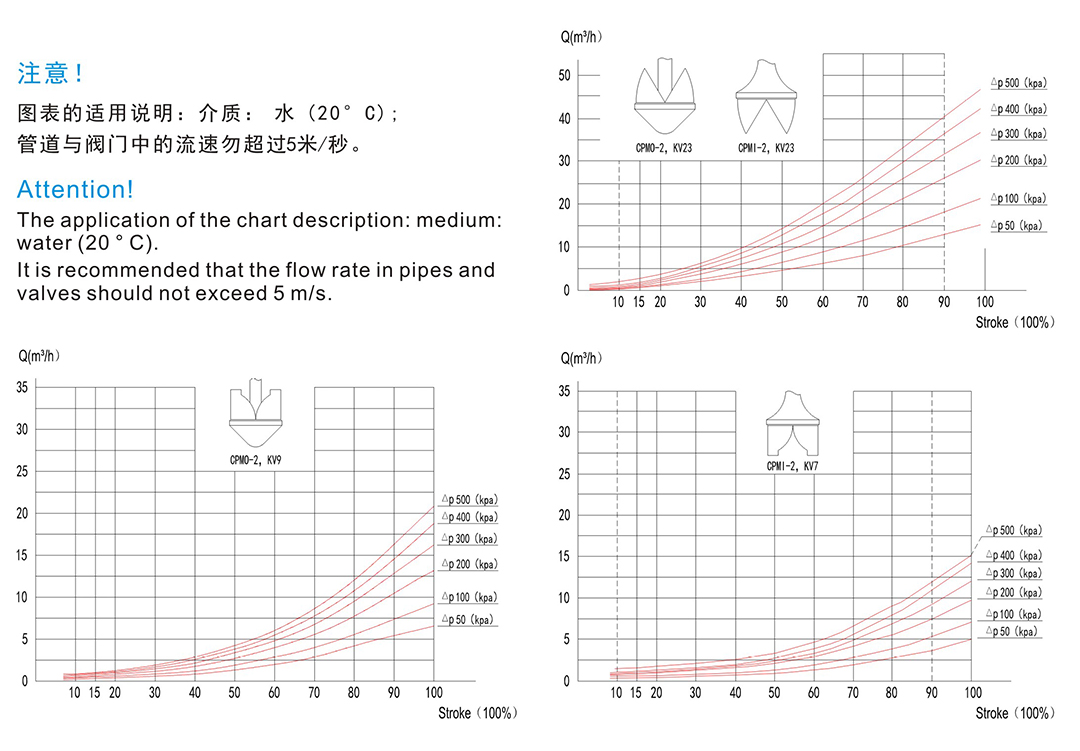

Диапазон расхода, КВ | Полное открытие (P=1 бар) около 23 м3/час |
Низкий расход (P=6 бар) около 2 м3/час |
Внешняя обработка поверхности | Ra32~64uin(o.8~1.6um) |
Внутренняя обработка поверхности | Ра16~32мкм(0,4~0,8ум) |

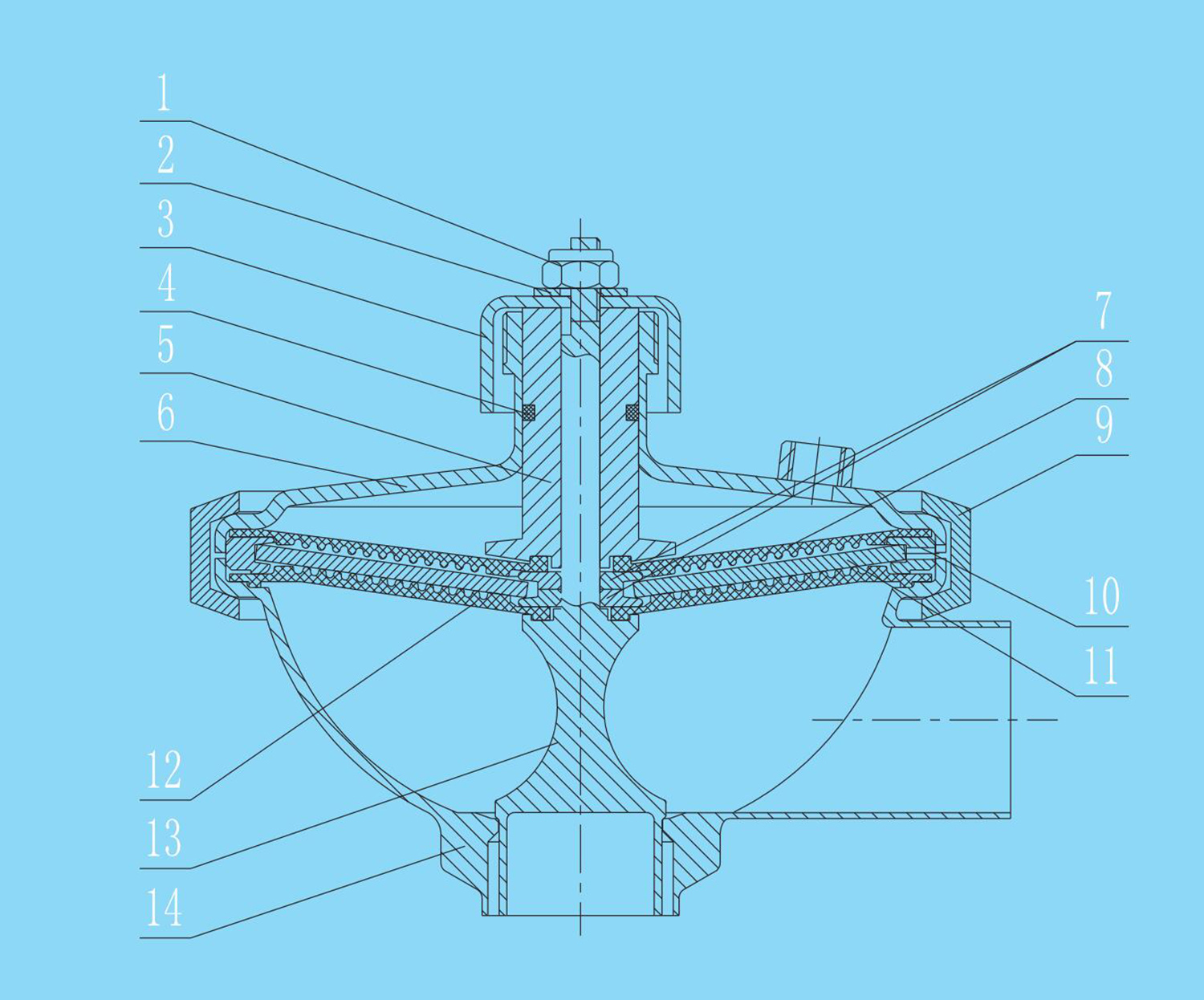

Принцип работы
Серия регулирующих клапанов постоянного давления работает от сжатого воздуха, для работы серийного клапана не требуется какой-либо датчик в трубопроводе, требуется только устройство регулирования давления и трубопровод подачи продукта для системы контроля давления. Система штока мембранного клапана. может быстро реагировать и изменять положение штока клапана относительно положения штока клапана, чтобы поддерживать заданное значение давления.При повышении давления подаваемого продукта клапан откроется, и наоборот, при снижении давления продукта клапан закроется.
Технические характеристики:
Макс.давление: ≤10 бар (145 фунтов на квадратный дюйм)
Мин.давление: 0 бар (0 фунтов на квадратный дюйм)
Давление приточного воздуха: ≤8 бар (116 фунтов на квадратный дюйм)
Диапазон температур:
EPDM, верхняя мембрана из буна: 14 ~ 203 ° F (-10 ~ 95 ℃)
Нижняя мембрана из EPDM+PTFE: 14 ~ 284 °F (-10 ~ 140 ℃)
Приводы используют требования к качеству сжатого воздуха
1. Подключение сжатого воздуха: Воздушная трубка оснащена воздушным соединением BSP R1/8' или BSP R1/4'.
2. Макс.размер частиц: 0,01 мм
3. Макс.содержание масла: 0,08 ppm
4. Точка росы: температура воздуха 10℃(14°F) или ниже.
5. Максимальное содержание воды: 7,5 г/кг.
Параметры 1. Соединение может быть сварным встык, тройным зажимом, резьбовым, соединением. или другие по запросу.2. Тип может быть CPMI-2 и CPMO-2. 3. Доступный размер: от 1 до 2,5 дюйма, DN25-DN65.
4.Материал может быть SS304 или SS316L.
Преимущество
1.Нет мертвых углов, нет застоя
2. Поддерживает онлайн-очистку CIP, а также может быть разобран для очистки.
3. Поддержка онлайн-стерилизации SIP до того, как температура упадет ниже 60 ℃.
4. Материал может быть SS304 и SS316L.
Как заказать санитарный клапан постоянного давления CPM?
1. Какой размер?От 1 до 2,5 дюймов, DN25-DN65 2. Какой материал?SS304/SS316L 3. Какой тип?CPMI-2 или CPMO-2?4. Чем заканчивается соединение?Стыковая сварка, тройной зажим, резьба, соединение?5. Какой материал уплотнения?Отечественная диафрагма или импортная диафрагма?6. Вам нужна зеркальная полировка или пескоструйная обработка?
