Санитарный вертикальный термостатический конденсатоотводчик для чистого пара SS316L
Вы здесь: Дом » Продукты » Санитарные клапаны » Санитарный термостатический конденсатоотводчик » Санитарный вертикальный термостатический конденсатоотводчик для чистого пара SS316L

loading

Поделиться с:
sharethis sharing button

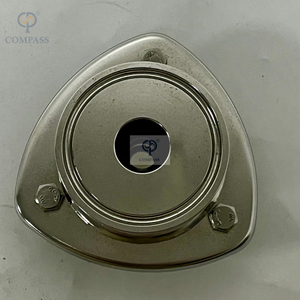

Санитарный вертикальный термостатический конденсатоотводчик для чистого пара SS316L

The COMPASS & XUSHENG make sanitary balanced pressure thermostatic steam trap is designed to remove condensate from clean and pure steam applications with minimal condensate retention. Manufactured in 316L material, the crevice free body design of UCT-10 incorporates a 12-15 degree angled seat to ensure full drain ability.
  • 012001002B25

  • XUSHENG & COMPASS

  • 012001002B25

штат:
Количество:

Подробная информация о продуктах

Компания COMPASS & Xusheng производит термостатический конденсатоотводчик с санитарным сбалансированным давлением, предназначенный для удаления конденсата из систем чистого и чистого пара с минимальным удержанием конденсата.Корпус UCT-10, изготовленный из материала 316L, не имеет щелей и имеет седло, расположенное под углом 12–15 градусов, что обеспечивает возможность полного слива.

Пароуловитель — это тип автоматического клапана, который отфильтровывает конденсат и неконденсирующиеся газы (например, воздух), не позволяя пару выходить. Он открывается, закрывается или модулируется автоматически, сбрасывая конденсат, как только он образуется, энергоэффективным способом. Наш Паровой конденсатоотводчик — это ремонтопригодный термостатический конденсатоотводчик со сбалансированным давлением, используемый в системах. Большая конструкция сопла позволяет быстро выпустить воздух, сократить время запуска и избежать засорения. Компактная конструкция, удобная установка и простота обслуживания. Внутренняя полировка для предотвращения образования бактерий.

Стандартный

СМС, 3А

Материал контактирующих частей

СС316Л

Предоставляется отчет о проверке материала

Размер

1/2',3/4',1'

Связь

ТК заканчивается

Материал уплотнения

ПТФЭ, материал уплотнений соответствует FDA21CFR117.2600.

Макс.Давление

≤10 бар (145 фунтов на квадратный дюйм) при 104 ° F (40 ℃)

Рабочее давление

6 бар (87 фунтов на квадратный дюйм)

Диапазон температур

-13 ~ 329 ° F (-25 ~ 165 ℃)

Внешняя обработка поверхности

Ra32~64uin(o.8~1.6um) или электрополировка

Внутренняя обработка поверхности

Ra16~32uin(0,4~0,6um) или электрополировка

Технические характеристики

Макс.давление: ≤10 бар (145 фунтов на квадратный дюйм) при 104 ° F (40 ℃)

Рабочее давление: 6 бар (87 фунтов на квадратный дюйм)

Диапазон температур: -13 ~ 329 ° F (-25 ~ 165 ℃)

Производительность разгрузки: 1300 кг/ч при разном давлении 5 бар изб.

Особенность и Преимущество

1. Свободный поток конденсированной воды и ее бесшовная конструкция в истинном смысле максимизируют подавление агрегации бактерий.

2. Функция «нормально разомкнутого при неисправности» сводит к минимуму возможность отключения при критических условиях эксплуатации.

3. Конструкция сопла клапана с большим отверстием позволяет быстро выпускать большое количество воздуха, обеспечивая быстрый запуск, предотвращая засорение и обеспечивая непрерывную работу.

4. Компактная конструкция, удобная установка и простота обслуживания.

5. Внутренняя неудерживающая структура, конструкция отвода конденсата, шероховатость RA<0,6UM, предотвращение роста бактерий.

Как заказать санитарный термостатический конденсатоотводчик?

1. Какой размер?1/2',3/4',1' 2. Какой материал? Нержавеющая сталь316L 3. Какие концы соединения? Тройной зажим

4. Какой материал уплотнения?ПТФЭ

Чертеж и Техника


疏水阀 111




Серийный номер
Имя
Кол-во
Единица
Материал
1
Верхний корпус клапана
1
ПК
316L
2
Тюлень
1
ПК
ПТФЭ
3
Зажим
1
ПК
316L
4
Дифрагма
1
ПК
316L
5
Корпус нижнего клапана
1
ПК
316L


2.外形图纸


Внешние размеры (мм)
Размер в дюймах
Наружный диаметр трубы
H
H1
L
D
d
1/2'
12.7
61
14
81
9.4
25.2
3/4'
19.05
61
14
81
16
25.2
3/4'
19.05
61
14
81
16
50.5
1'
25.4
61
14
81
22
50.5


Приложения


  1. Стерильные паровые барьеры

  2. Установки блокировки и прокачки

  3. Основной дренаж

  4. CIP/SIP сосудов и реакций

  5. Технологические линии

  6. Другие дополнительные приложения


产品应用场景图Санитарные конденсатоотводчики
