Подробности продукт
Стандартный | СМС,ДИН,3А |
Материал контактирующих частей | СС304/СС316Л(1.4301/1.4404) | Предоставляется отчет о проверке материала |
Материал бесконтактных деталей | СС304(1.4301) |

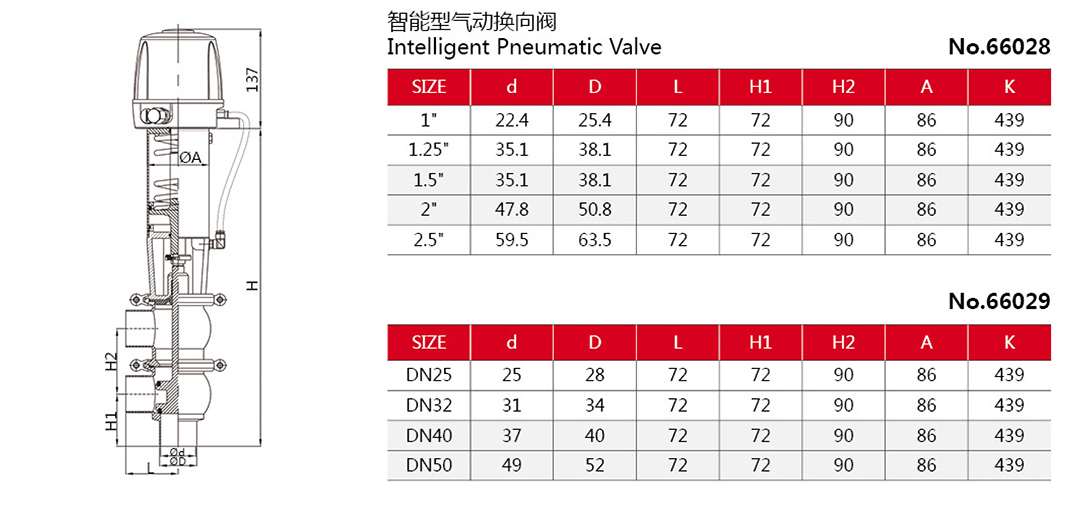

Размер | 1/2'-4', Ду10-Ду100 |
Комбинация тела | Модель 20, Модель 30, Модель 11, Модель 12, Модель 21A, Модель 22A, Модель 21, Модель 22, Модель 31, Модель 32 Модель 111, Модель 112, Модель 121, Модель 122, Модель 211, Модель 212, Модель 221, Модель 222 |
Связь | Стыковая сварка, тройной зажим, наружная резьба, внутренняя и наружная резьба, соединение, сварная резьба, фланец |
Материал уплотнения | Силикон, EPDM, FKM, буна.Все материалы уплотнений соответствуют FDA21CFR117.2600. |
Вариант питания | Ручное управление |
| Пневматический привод СС |

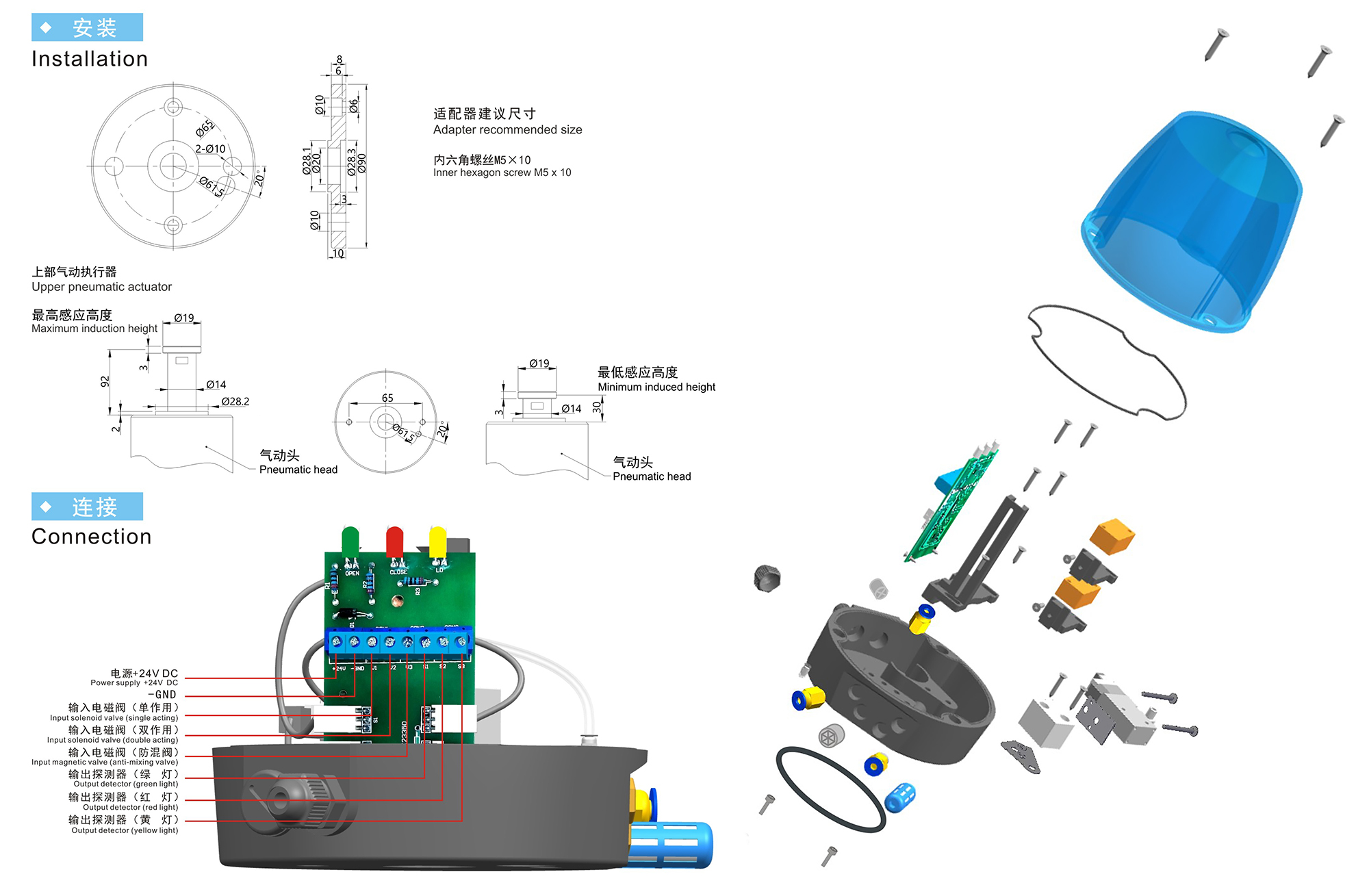

| Датчик положения, контроллер C-top, контроллер C-top (AS-I) |
Рабочее давление | ≤10 бар (145 фунтов на квадратный дюйм) |
Давление питания для воздушного привода | 5~8(72,52~116psi) |
Внешняя обработка поверхности | Ра32~64уин(0,8~1,6 мкм) |
Внутренняя обработка поверхности | Ра16~32мкм(0,4~0,8ум) |

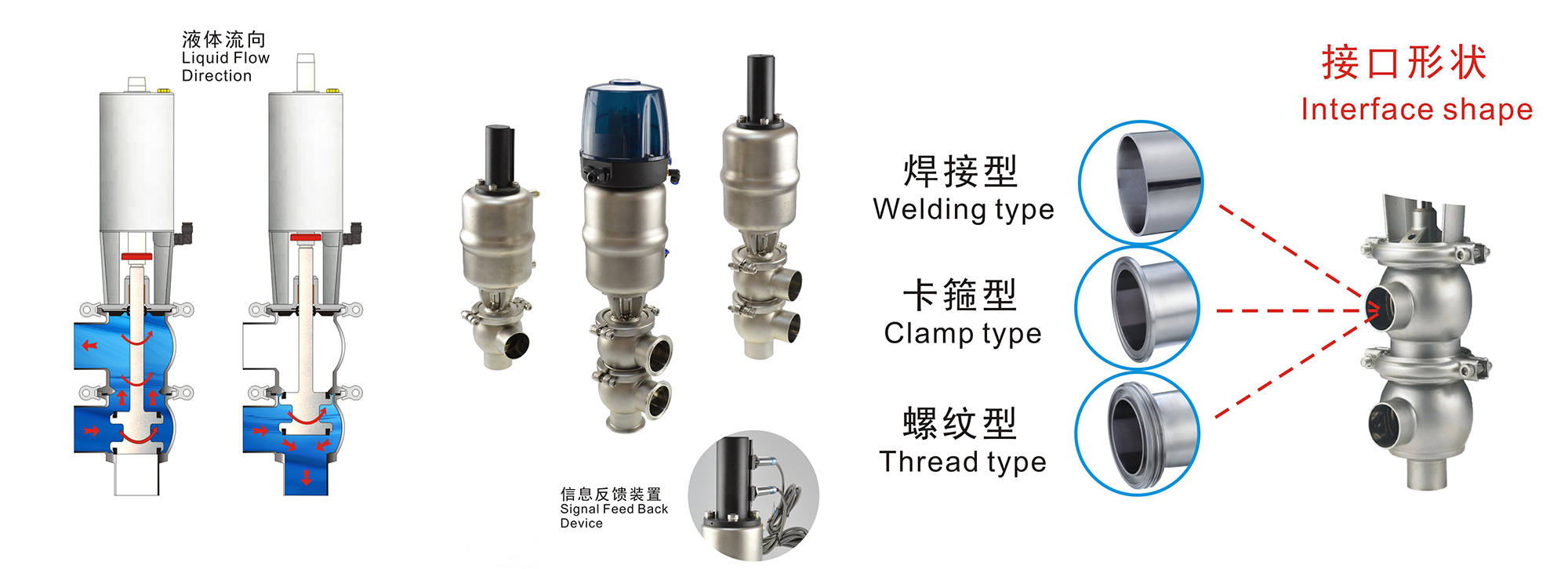

Санитарные распределительные клапаны может приводиться в действие как вручную, так и пневматически.Серия санитарных пневматических клапанов разделения потока позволяет достичь цели ревизии или конечной остановки, поскольку благодаря хорошей герметичности и очищаемости они широко используются в различных областях санитарной промышленности. Они могут быть оснащены верхними панелями управления и бесконтактным управлением.Он широко применяется во многих областях, таких как пиво, напитки, молочные продукты, фруктовые соки, аптеки, биологические продукты и т. д.
Санитарные пневматические переключающие клапаны имеют два типа клапанов, в том числе запорного типа и реверсивного типа.Тип отсечки может быть выполнен из двух или трех трубопроводных соединителей.Реверсивный тип может быть выполнен из трех-пяти трубопроводных соединителей.Их разнообразие полностью удовлетворяло потребности рынка.
Технические характеристики
Макс.давление: 10бар
Мин.давление: 0,2 бар
Диапазон температур:
ЭПДМ: -5 ~ 212°F (-20 ~ 100℃)
Силикон: -31 ~ 248 ° F (-35 ~ 120 ℃)
ФКМ: 10 ~ 392 ° F (-12,2 ~ 200 ℃)
Другие материалы доступны по запросу.
Параметры
1. Прокладка может быть силиконовой, EPDM, FKM, Buna.Все материалы уплотнений соответствуют FDA21CFR117.2600.
2. Соединение может быть сварным встык, тройным зажимом, наружной резьбой, внутренней резьбой, соединением, сварной резьбой, фланцем.
или другие по запросу.
4. Электропривод: Руководство, пневматический привод SS, датчик положения, контроллер C-top,
Контроллер C-top (AS-I)
5. Пневматическая головка: нормально закрытый (НЗ)-воздух для открытия, пружина для закрытия, нормально открытый (НЕТ)-воздух для закрытия, пружина для открытия
Особенности дизайна
1. Могут быть предоставлены различные стандарты: SMS, DIN, 3A.
2. Доступны размеры от 1/2 '-4', DN10-DN100.
3. Уплотнения соответствуют FDA 21CFR 177.2600.
4. Корпус клапана можно настроить с помощью широкого выбора различных соединений.
Преимущества
1. Санитарные перепускные клапаны более безопасны, чистоты, долговечны и эстетичны.
2. При открытом кронштейне корпус привода был отделен, вы можете напрямую проверить уплотнение вала.В конструкции трансмиссия и изделие частично разделены, чтобы предотвратить передачу тепла от корпуса к приводу.
3. Условия «Нет» и «НЗ» можно изменить мгновенно.
4. Сферический корпус обладает идеальной сыпучестью и очищающими свойствами.При этом обращение с материалом более умеренное.
5. Стандартная конструкция клапана обеспечивает высокую степень активности и разнообразия соединительной комбинации.
6.Металлический упор обеспечивает более длительный срок службы уплотнения.
7. Быстрые и удобные операции по сборке и техническому обслуживанию.
Требования к качеству сжатого воздуха, используемого в приводе
Подключение сжатого воздуха: Оснастить воздуховод воздушным разъемом R1/8'.
Максимальный размер частиц: 0,01 мм.
Максимальное содержание масла: 0,08 ppm
Точка росы: 10 ℃ или ниже ниже атмосферной температуры.
Максимальное содержание воды: 7,5 г/кг.
Как заказать ?
1. Какой материал, например, SS304 или SS316L?
2.Какой размер доступен, например, от 1 до 4 дюймов, от DN25 до DN100?
3. Какой конец соединения, например, с стыковой сваркой, с тройным зажимом, с наружной или внутренней резьбой?
4.Какие комбинации тела, такие как 20модель, 21модель, 30модель, 22модель?
5. Какая мощность, например, у ручного, пневматического привода или управляющей головки 24 В?
