Спецификация
Стандартный | Смс, дин |
Материал контактных деталей | СС304(1.4301)-CF8 ，SS316(1.4401)-CF8M | Предоставлено от отчета о проверке материала |
Материал без контактных деталей | СС304(1.4301)-CF8 |

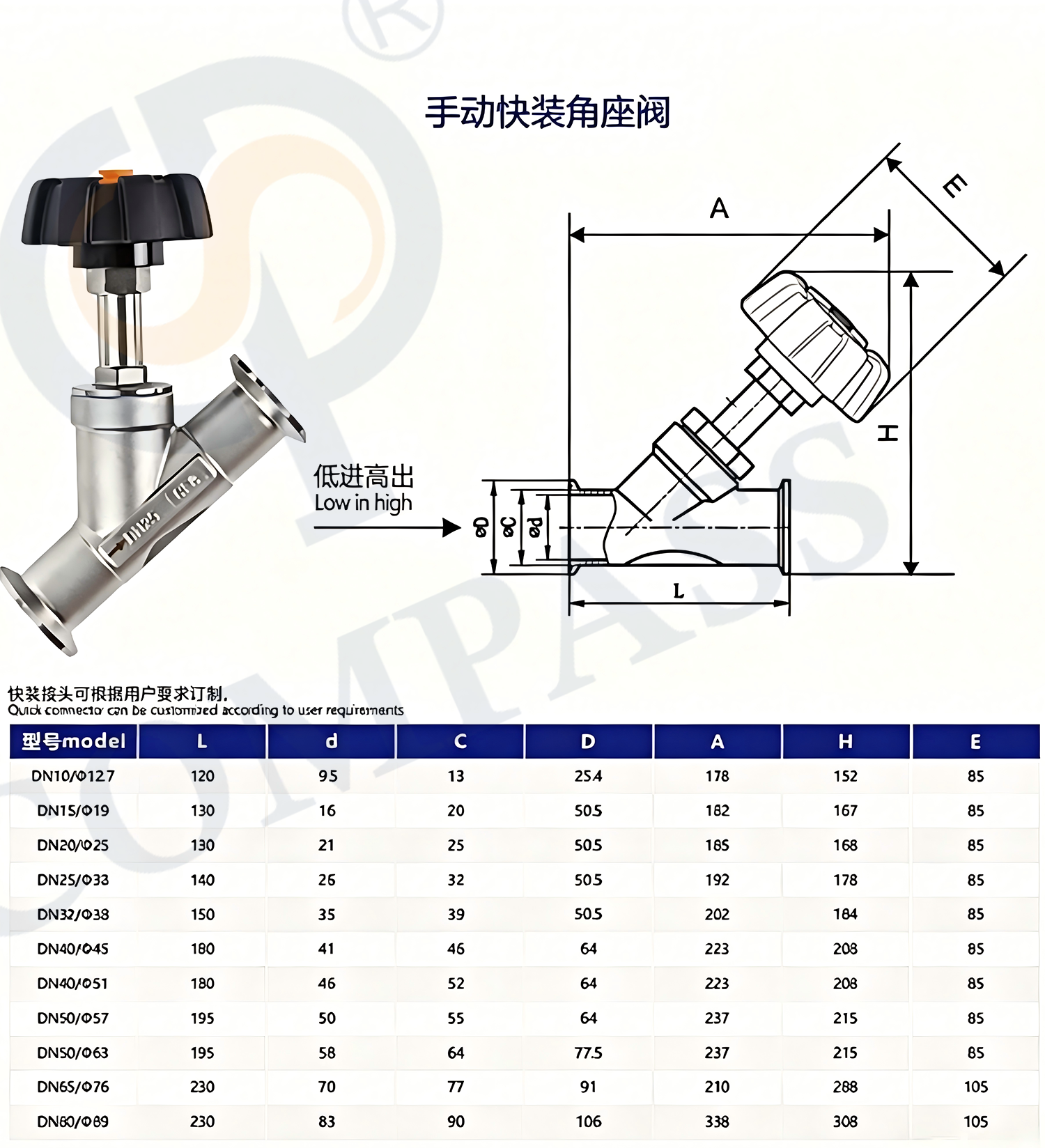

Размер | 1'-4', Ду10-Ду80 |
Размер привода | 27 мм, 32 мм, 40 мм, 50 мм, 63 мм, 90 мм, 80 мм, 100 мм, 125 мм |
Связь | Стыковая сварка, тройной зажим, внутренняя резьба (BSP.BSPT, NPT), фланец |
Уплотнение материал | PTFE, материал, соответствующий FDA21CFR117.2600 |
Цилиндр | Двойного действия, одностороннего действия |
Вариант диска | Руководство, пневматическое управление, датчик положения, контроллер C-top, контроллер C-top (AS-I) |
Жидкость Макс. Давление | 1,6 бар (232 фунта на кв. дюйм) |
Управляющее давление | 0,3–0,8 бар (43,5–116 фунтов на квадратный дюйм) |
Температура жидкости | 14 ~ 428°F (-10°C~+220°C) |
Температура окружающей среды | 14 ~ 176°F (-10°C~+80°C) |
Обработка поверхности | Пескоструйная обработка, полировка, электролиз |
Тип управления | Нормально закрытый, Нормально открытый |
Управляющая жидкость: | Нейтральный газ, Воздух |
Применимая жидкость | Вода, спирт, масло, краситель, пар, нейтральный газ или жидкость, органический растворитель, кислота и щелочь. |
Принцип работы
В нерабочих условиях из-за силы пружины клапан обычно закрыт (открыт). Когда поршень привода сжимается газом, клапан открывается (закрывается). В конструкции двойного действия для управления переключателем клапана используется сжатый газ.
Одностороннего действия (пневматическая головка обычно с отверстием); Принцип работы: чтобы достичь функции открытия и закрытия в соответствии с пружинным сбросом, обычно его делят на открытие и закрытие.
Двойного действия (пневматическая головка обычно с двумя отверстиями); Принцип работы: подайте воздух на переключатель управления. (он может выбрать двойную функцию и пружинный возврат, управление точно в соответствии с требованиями заказчика.)
Параметры
1. Доступные материалы: SS316 (1,4401) CF8M и SS304 (1,4301) CF8..
2. Доступные размеры: от DN10 до DN80..
3. Соединение может быть сварным встык, тройным зажимом, внутренней резьбой (BSP.BSPT, NPT), фланцем..
4. Размер привода: 27 мм, 32 мм, 40 мм, 50 мм, 63 мм, 90 мм, 80 мм, 100 мм, 125 мм..
5. Цилиндр включает в себя двойного и одинарного действия..
6. Вариант привода может быть ручным, пневматическим управлением, датчиком положения, контроллером C-top, контроллером C-top (AS-I)..
7. Тип управления: нормально закрытый, нормально открытый..
Технические спецификации
Жидкость Макс. Давление: 1,6 бар (232 фунта на квадратный дюйм)
Управляющее давление: 0,3–0,8 бар (43,5–116 фунтов на квадратный дюйм)
Температурная диапазон
Температура жидкости: 14 ~ 428°F (-10°C~+220°C)
Температура окружающей среды: 14 ~ 176°F (-10°C~+80°C)

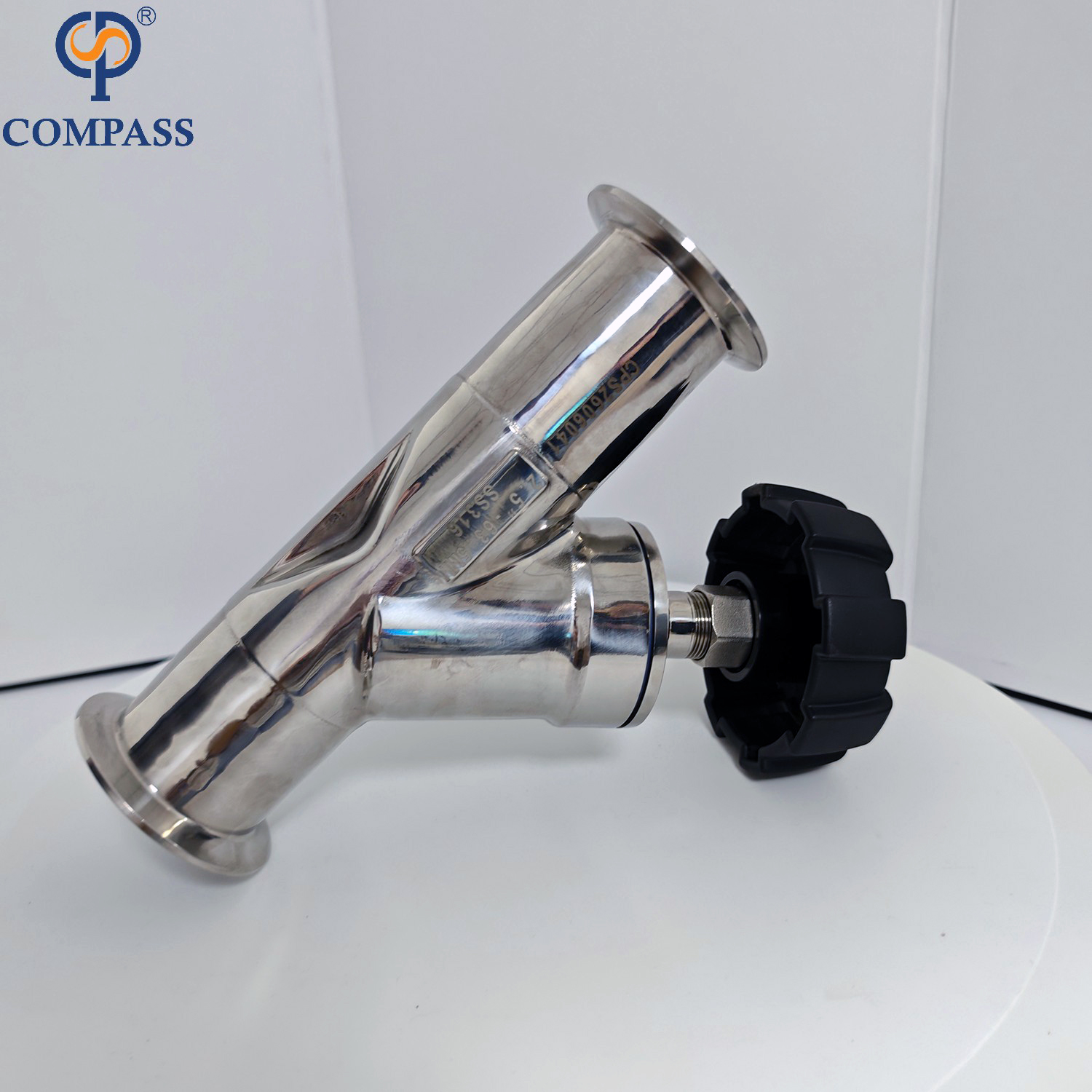

Как заказать угловой седельный клапан?
1. Какой материал ? , например, SS304 или SS316?.
2. Какой размер ? , например, от DN10 до DN80?.
3. Какое соединение заканчивается ? , например, стыковое сварное соединение, тройной зажим, внутренняя резьба (BSP.BSPT, NPT), фланец.
4. Какое давление требуется ? , например, PN16, PN25, PN40?.
5. Какой привод ? : ручной, пневматический, C-top, C-top с обратной связью.
