Подробности продукт
Материал контактирующих частей | СС304/СС316Л(1.4301/1.4404) | Предоставляется отчет о проверке материала |
Материал бесконтактных деталей | СС304(1.4301) |
Скорость потока | 1,5-110 м³/час |
Мощность двигателя | 4-132 кВт |
Напряжение | 380В,220В, 230В, 208В, 460В, 440В, 415В, 400В |
Герц | 50 Гц, 60 Гц |
Фаза | Однофазный, трехфазный |
Скорость | 1470 об/мин, 2900 об/мин, 3500 об/мин |
Марка двигателя | АББ, Сименс, Китай |
Тип зубов | Грубые зубы, средние зубы, мелкие зубы |
| Тип зубьев (GC), струйно-сдвиговый (JQ), щелевой тип (GK), струйно-круглый тип Ole (JR), тип с круглым отверстием (GY), струйно-дисперсионный (JF), высокоэффективный (GL), Безвоздушный блендер (JA), двухроторный вихревой блендер (GD), струйно-вихревой блендер (JX), прямоугольный блендер (GS), высокоскоростной блендер без мертвых зон (GF) |
Метод обработки | Смешивание→Диспергирование→Эмульгирование→Гомогенизация |
Материал механического уплотнения | Сплав + витон и сплав + EPDM |
Связь | Стыковая сварка, наконечник с наконечником, наружная резьба, внутренняя-наружная резьба, соединение, приварная резьба, фланец |
Материал уплотнения | Силикон, EPDM, FKM, буна, все материалы уплотнений соответствуют FDA21CFR117.2600. |
Рабочее давление | ≤10 бар (145 фунтов на квадратный дюйм) |
Давление питания для воздушного привода | 5~8(72,52~116psi) |
Внешняя обработка поверхности | Ra32~64ui н(o.8~1.6um) |
Внутренняя обработка поверхности | Ра16~32мкм(0,4~0,8ум) |

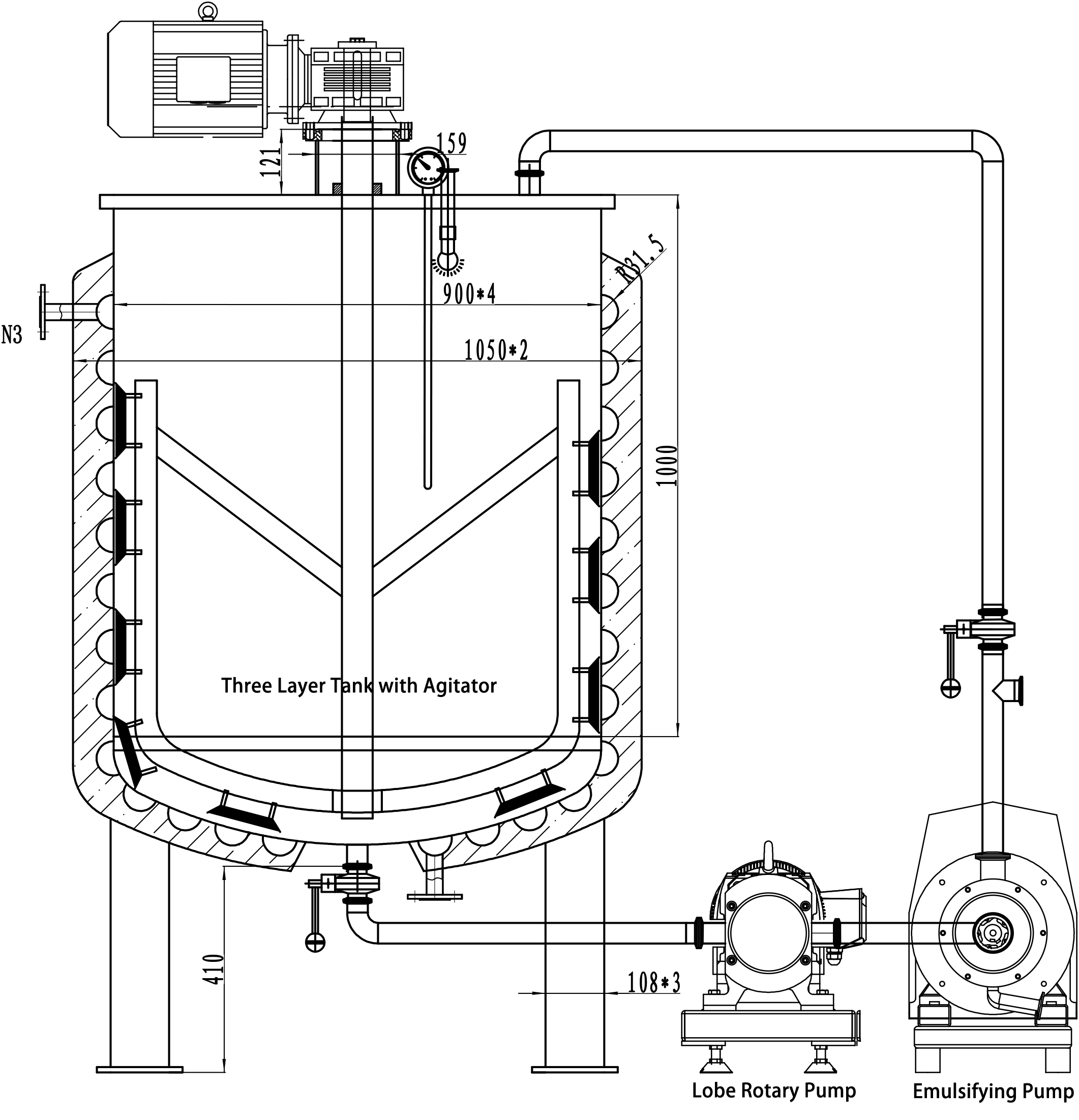

Индивидуальная конфигурация | Трубопроводный диспергирующий эмульгирующий насос с высоким сдвиговым усилием TRL1 | Опция 1 |
Трубопроводный диспергирующий эмульгирующий насос с высоким сдвиговым усилием TRL3 | Вариант_2 |
Санитарный роторный насос | Вариант_3 |
Гомогенизатор периодического действия с высоким сдвиговым усилием TRH | Вариант_4 |
TRH-I Гомогенный эмульгатор с высоким усилием сдвига для днища резервуара | Вариант_5 |
Мешалка или без мешалки | Вариант для санитарного резервуара из нержавеющей стали |
| Куртка или без куртки |
| Изоляция или без изоляции |

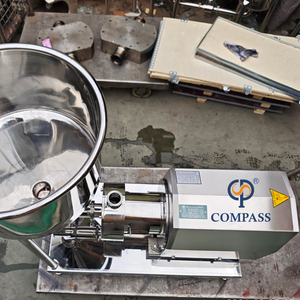

Бункер 45л, Бункер 50л, Бункер 60л |
Трубы из нержавеющей стали, фитинги, клапаны и соединения и т. д. |
Принцип работы
Трехступенчатый трубопровод TRL3 из нержавеющей стали с высоким сдвиговым усилием, диспергирующее эмульгирование. Эмульгирующие насосы, используемые для трех комплектов статоров и роторов, оборудованы в рабочей полости.Приводной вал в рабочей полости представляет собой рычаг, электродвигатель и вал в корпусе подшипников могут быть соединены пружинной муфтой для улучшения качества работы приводного вала.Форму уплотнения можно выбирать в разных условиях.Он подходит для непрерывного непрерывного производства средних и крупных масштабов или производственного процесса циркуляционной обработки.
Принцип динамики
1. Среда всасывается сильной осевой силой всасывания.
2. Перекачивается однофазная жидкость, многофазная жидкость или взвешенные частицы.
ротор и статоры одноступенчатые, двухступенчатые или трехступенчатые.
3. Независимо от свойств среды, насос будет равномерно срезать всю жидкость с высокой интенсивностью и контролируемой силой.
4. Скорость сдвига постоянна, разные размеры зависят от шестерни ротора и
статор и скорость ротора.
Параметры
Опционально доступны материалы SS304 и SS316L.
Соединение может быть стыковое, муфтовое, штуцерное, фланцевое.
Бренд Motor включает в себя ABB, Siemens и Китай.
Возможны различные напряжения и частоты, например 380 В/50 Гц, 220 В/60 Гц.
Силиконовый материал включает силикон, EPDM, FKM, буна, все материалы уплотнений соответствуют FDA21CFR117.2600.
Особенности дизайна
1. Расход рассчитан от 1,5 до 110 м³/час. 2. Мощность двигателя может варьироваться от 4 до 132 кВт. 3. Зубы могут быть грубыми, средними и тонкими.
Преимущество
Массовое производство, подходящее для непрерывного производства
промышленно развитая сборочная линия
Малый диапазон диаметров и очень равномерный
Экономия времени, высокая эффективность и энергосбережение
Низкий уровень шума, стабильная работа.
Уменьшена разница в качестве между лотами.
Материал полностью диспергирован и разрезан.
Даливер на короткой дистанции с низким подъемом
Простота в эксплуатации, удобное обслуживание
Автоматический контроль
Как заказать ?
1. Какое качество материала?Например, SS304 или SS316L.
2. Какие продукты используются для насоса?Такие как крем
3. Каков расход в час?Например, 3000 литров в час.
4. Какова мощность двигателя?Например, 2,2 кВт
5. Что такое напряжение и герцы?Например, 380 В/50 Гц/3 фазы
6. Какая марка двигателя?Например, двигатель ABB
7. Нужен ли вам шкаф частоты и управления ЧРП или колесная тележка?
