304 нержавеющая сталь санитарный ручной клапан диафрагмы

Санитарный ручной мембранный клапан из нержавеющей стали 304

Описание

Приложения

Мембранные клапаны с ручным или пневматическим управлением специально разработаны для использования в гигиенических и асептических процессах в фармацевтической промышленности.

Клапан отлично подходит для управления потоком, а также для операций открытия / закрытия.

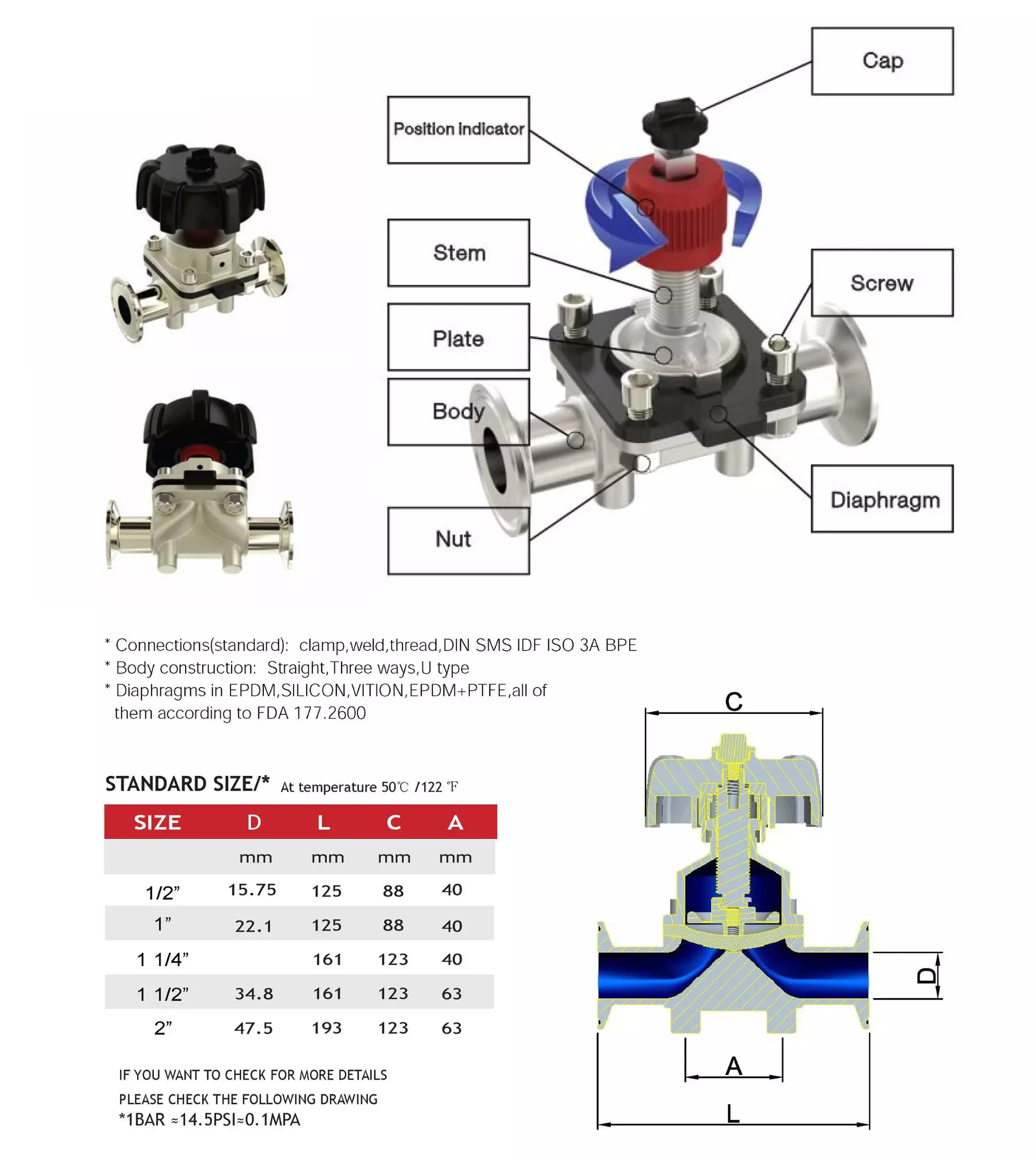

Дизайн и особенности

Мембранные клапаны обладают лучшими характеристиками потока по сравнению с другими клапанами. Легче очистить и лучше обработать вещество частицами. Явление воздушного кармана при применении регулятора потока встречается редко.

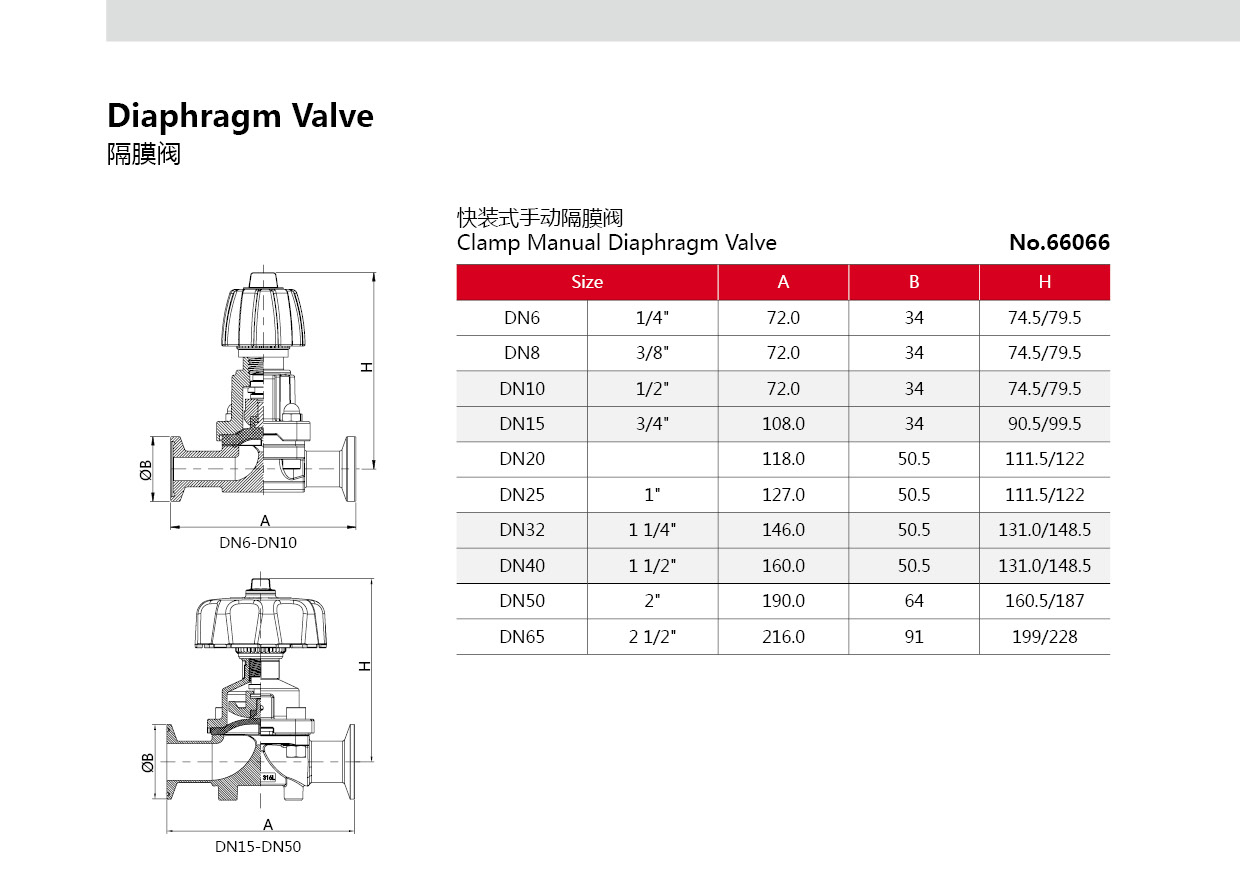

Доступный размер мини-мембранного клапана: 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 3/4 дюйма.

Доступный размер мембранного клапана: 1 \"- 4 \".

Подходит для CIP / SIP.

Детали, контактирующие с продуктом: AISI316L

Другие детали из нержавеющей стали: AISI304.

Обработка внутренней поверхности: Ra ＜ 0,5 мкм

Обработка внешней поверхности: матовая / зеркальная

Принцип работы

Диафрагменный клапан обычно закрыт, при этом диафрагма цепляется за внутреннюю полость корпуса клапана и закрывает путь потока в трубопроводе. Когда диафрагменный клапан необходимо очистить или открыть, шток перемещается вверх, вращая маховик вручную или приводя в действие пневматический привод, а сферическая диафрагма изгибается вверх, так что клапан открывается и достигает требований чистоты и открытия. Мембрана отделяет внутреннюю полость нижнего корпуса клапана от внутренней полости верхней крышки клапана, так что шток и сердечник клапана, расположенные в верхней части диафрагмы, не подвергаются коррозии средой, таким образом устраняется уплотняющая структура набивки. и утечки среды не произойдет. Оптимизированная конструкция корпуса клапана позволила полностью разгрузить очищающую жидкость, не создавая феномена удержания.

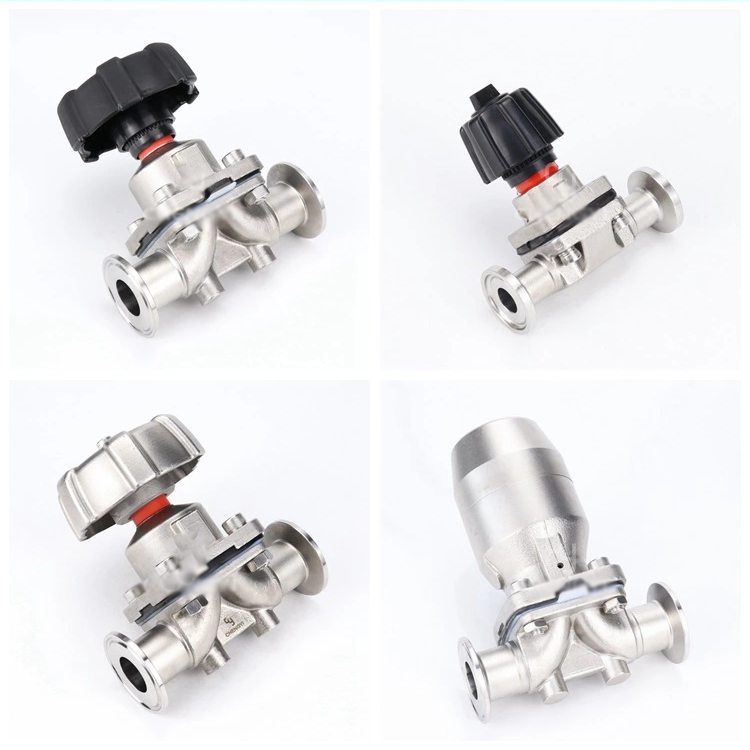

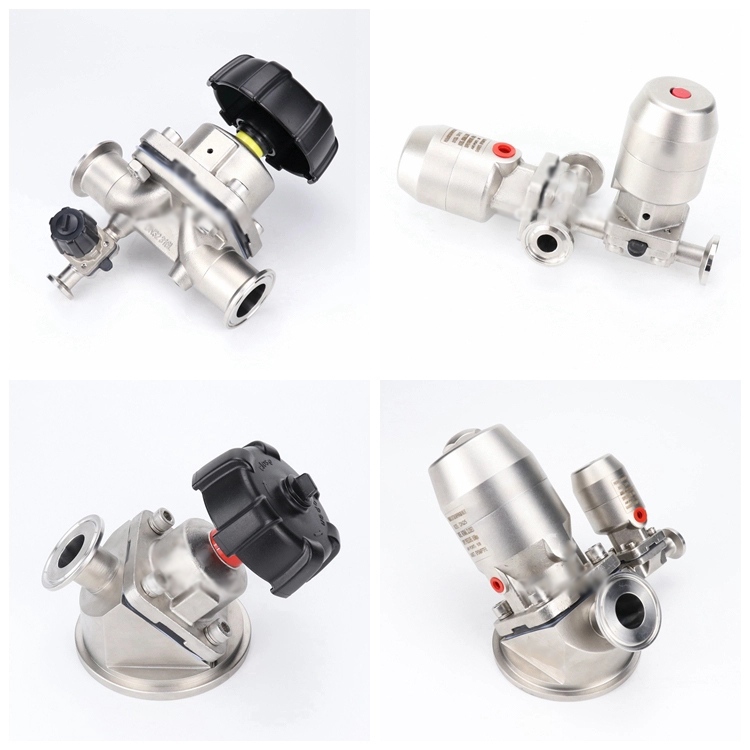

Выставка продуктов
