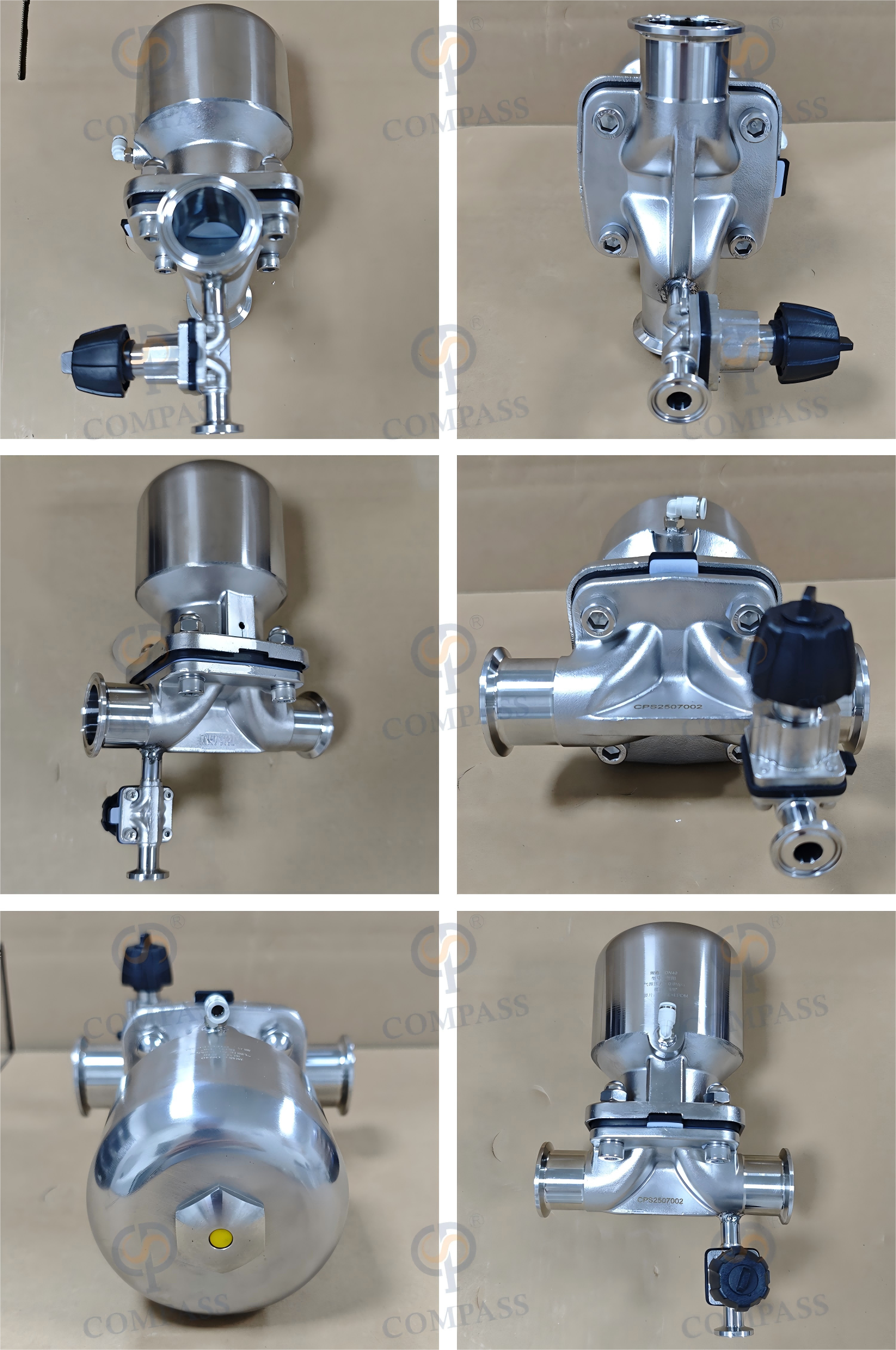

38,1 мм × 1/2 'SS316L Пневматический SMS -зажимной зажимной клапан Прямой диафрагм

Клапан диафрагмы обычно закрыт, где диафрагма цепляется за внутреннюю полость тела клапана и закрывает путь потока трубопровода. Когда клапан диафрагмы должен быть очищен или открыт, стебель движется вверх, поворачивая маховик вручную или управляя пневматическим приводом управления, а сферическая диафрагма изгибается вверх, так что клапан открыт и достигает требования чистой и открытой. Диафрагма отделяет внутреннюю полость тела нижнего клапана от внутренней полости верхней крышки клапана, так что стебель и ядро клапана, расположенные в верхней части диафрагмы, не корродируются средой, поэтому структура уплотнения упаковки устранена, и средняя утечка не будет происходить. Оптимизированная конструкция корпуса клапана сделала очищающую жидкость полностью, не образуют явления удержания.

Рабочий принцип

Клапан диафрагмы обычно закрыт, где диафрагма цепляется за внутреннюю полость тела клапана и закрывает путь потока трубопровода. Когда клапан диафрагмы должен быть очищен или открыт, стебель движется вверх, поворачивая маховик вручную или управляя пневматическим приводом управления, а сферическая диафрагма изгибается вверх, так что клапан открыт и достигает требования чистой и открытой. Диафрагма отделяет внутреннюю полость тела нижнего клапана от внутренней полости верхней крышки клапана, так что стебель и ядро клапана, расположенные в верхней части диафрагмы, не корродируются средой, поэтому структура уплотнения упаковки устранена, и средняя утечка не будет происходить. Оптимизированная конструкция корпуса клапана сделала очищающую жидкость полностью, не образуют явления удержания

Модель:
38,1 мм
Марка продукта:
COMPASS
Код Продукта:
010402A01AA0102B38-12

штат:

Количество:



Запрос цены Добавить в корзину

Основной параметр

Стандартный	SMS, DIN, BPE
Материал контактных деталей	SS316L (1.4404)	Предоставлено от отчета о проверке материала
Размер	1/4 'до 4 ', dn6 до dn100
Сочетание тела	Прямая модель, т три способа, u -тип, дно бака
Связь	Butt-Weld, Tri-Clamp, мужская нить, нить женщина-мужчина, союз, сварная труба, фланце
Уплотнение материал	Силикон, EPDM, EPDM с диафрагмой PTFE, EPDM с композитной диафрагмой PTFE. All Seals Material соответствует FDA21CFR117.2600
Вариант питания	Ручная операция
	SS Пневматический привод, пластиковый пневматический привод
	Контроллер C-Top, контроллер C-Top (AS-I)
Рабочее давление	≤10bar (145psi)
Давление на подаче воздуха	5 ~ 8 (72,52PSI ~ 116psi)
Внешняя обработка поверхности	RA16 ~ 32UIN (0,4 ~ 0,8 м)
Внутренняя обработка поверхности	RA16 ~ 32UIN (0,4 ~ 0,8 м)

Дизайн и функции

1. Старящий клапан диафрагмы лучше по характеристике потока по сравнению с другими клапанами. Легче очистить и лучше обрабатывать вещество с частицами. Феномен воздушного кармана встречается редко во время применения управления потоком.
2. Диафрагмный клапан
Ини
.
5. Части в контакте с продуктом: SS316L, другие детали из нержавеющей стали: SS304.

Параметры

1. Прокладка может быть EPDM, EPDM с расщепленной диафрагмой PTFE, EPDM с композитной диафрагмой PTFE 2. Коннекция может быть стыком, Tri-Clame, мужской нитью, нить с женской точки зрения, союз, сварная труба, фланцы или другие по запросу. 3. Параметр Power имеет ручную работу, пневматический привод SS, пластиковый пневматический привод, контроллер C-Top,

C- Top Controller (AS-I) 4. Комбинация тела имеет прямую модель, т три способа, U, дно резервуара

Технические спецификации

Максимум Давление: 10BAR

Мин Давление: 0,2Bar

Диапазон температуры: EPDM: -5 ~ 212 ° F (-20 ~ 100ºC)

EPDM с PTFE: -184 ~ 302 ° F (-120 ~ 150ºC)

Другие материалы доступны по запросу.

Как заказать санитарную диафрагму клапана?

1. Какой стандарт для клапана диафрагмы? Например, DIN, SMS, BPE.

2. Какой материал, только SS316L.
3. Какого размера необязательно? Доступный размер составляет от 1/4 дюйма до 4 дюймов, DN6 до DN100.
4. Какой материал диафрагмы? Силиконо, EPDM, EPDM с диафрагмой PTFE.
5. Какой конец подключения, Suh as Butk-weld, Tri-Clamp, Flange End?
6. Какой принцип работы? Например, руководство, пневматический привод SS или пластиковый пневматический привод?
7. Какое соединение тела, такое как прямая модель, t три способа, U тип?
