Спецификация
Стандартный | Смс, дин |
Материал контактных деталей | СС304(1.4301)-CF8 ，SS316(1.4401)-CF8M | Предоставлено от отчета о проверке материала |
Материал без контактных деталей | СС304(1.4301)-CF8 |
Размер | Ду10-Ду80 |
Размер привода | 27 мм, 32 мм, 40 мм, 50 мм, 63 мм, 90 мм, 80 мм, 100 мм, 125 мм |
Связь | Стыковая сварка, тройной зажим, внутренняя резьба (BSP.BSPT, NPT), фланец |
Уплотнение материал | PTFE, материал, соответствующий FDA21CFR117.2600 |
Цилиндр | Двойного действия, одностороннего действия |
Вариант диска | Руководство, пневматическое управление, датчик положения, контроллер C-top, контроллер C-top (AS-I) |
Жидкость Макс. Давление | 1,6 бар (232 фунта на кв. дюйм) |
Управляющее давление | 0,3–0,8 бар (43,5–116 фунтов на квадратный дюйм) |
Температура жидкости | 14 ~ 428°F (-10°C~+220°C) |
Температура окружающей среды | 14 ~ 176°F (-10°C~+80°C) |
Обработка поверхности | Пескоструйная обработка, полировка, электролиз |
Тип управления | Нормально закрытый, Нормально открытый |
Управляющая жидкость: | Нейтральный газ, Воздух |
Применимая жидкость | Вода, спирт, масло, краситель, пар, нейтральный газ или жидкость, органический растворитель, кислота и щелочь. |

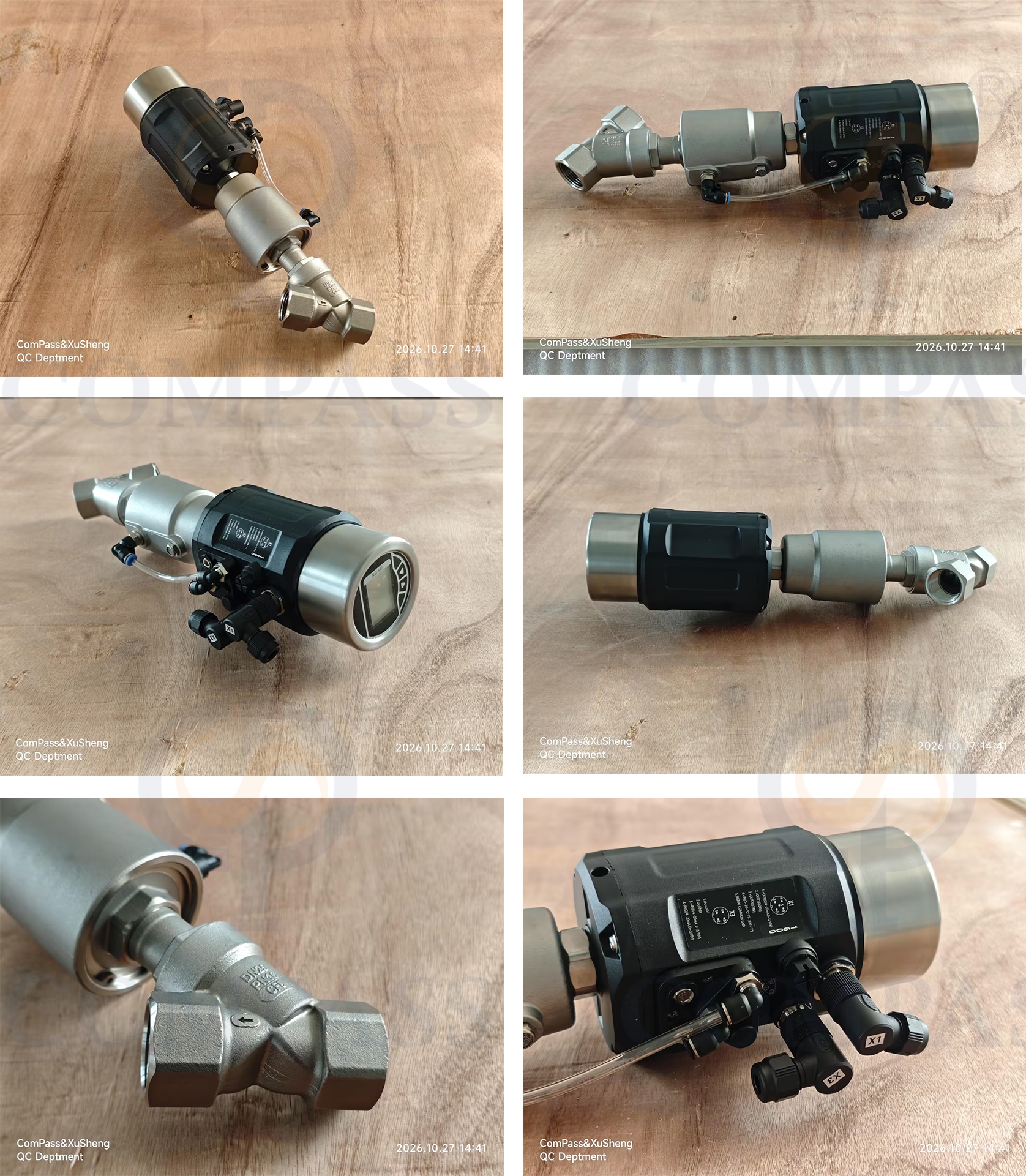

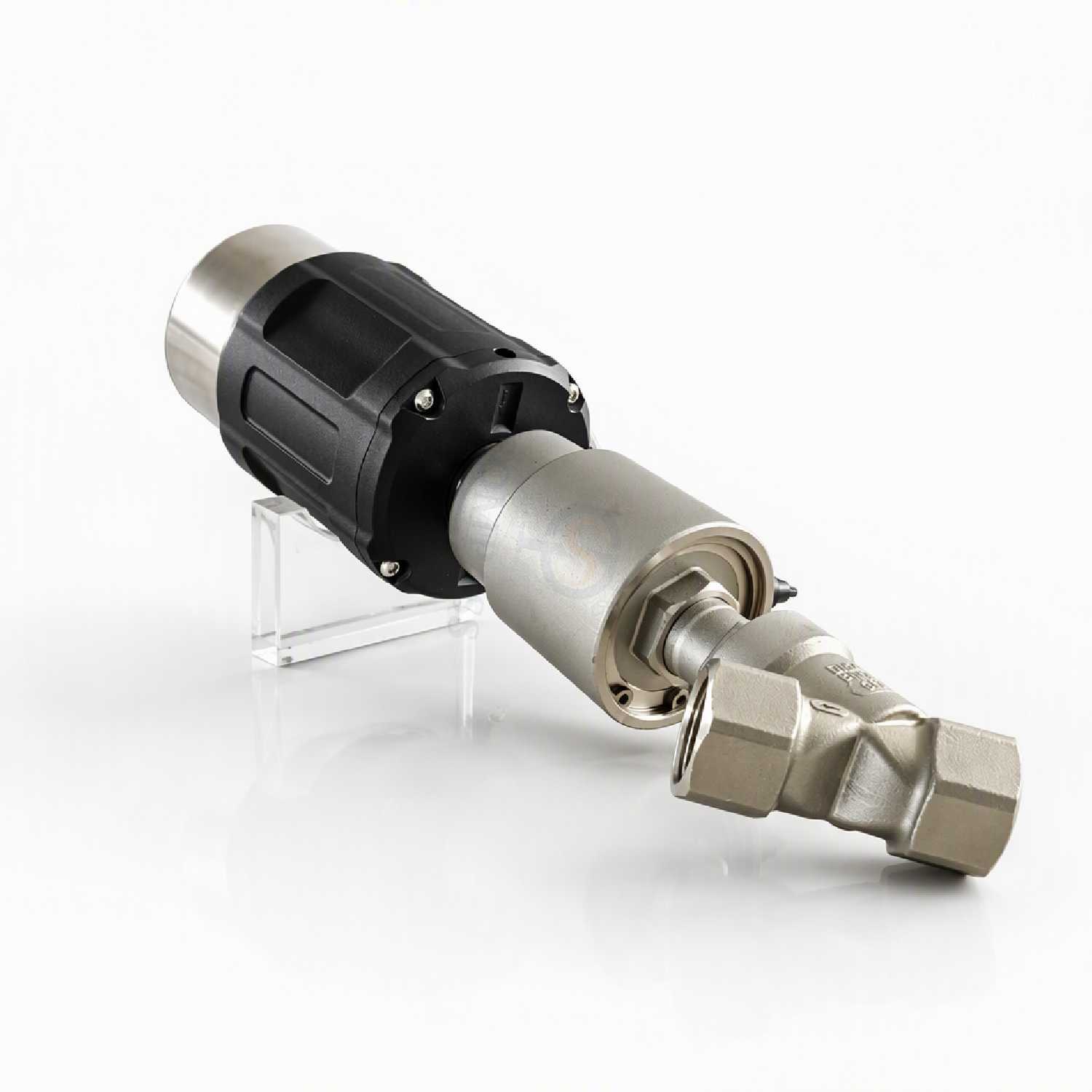

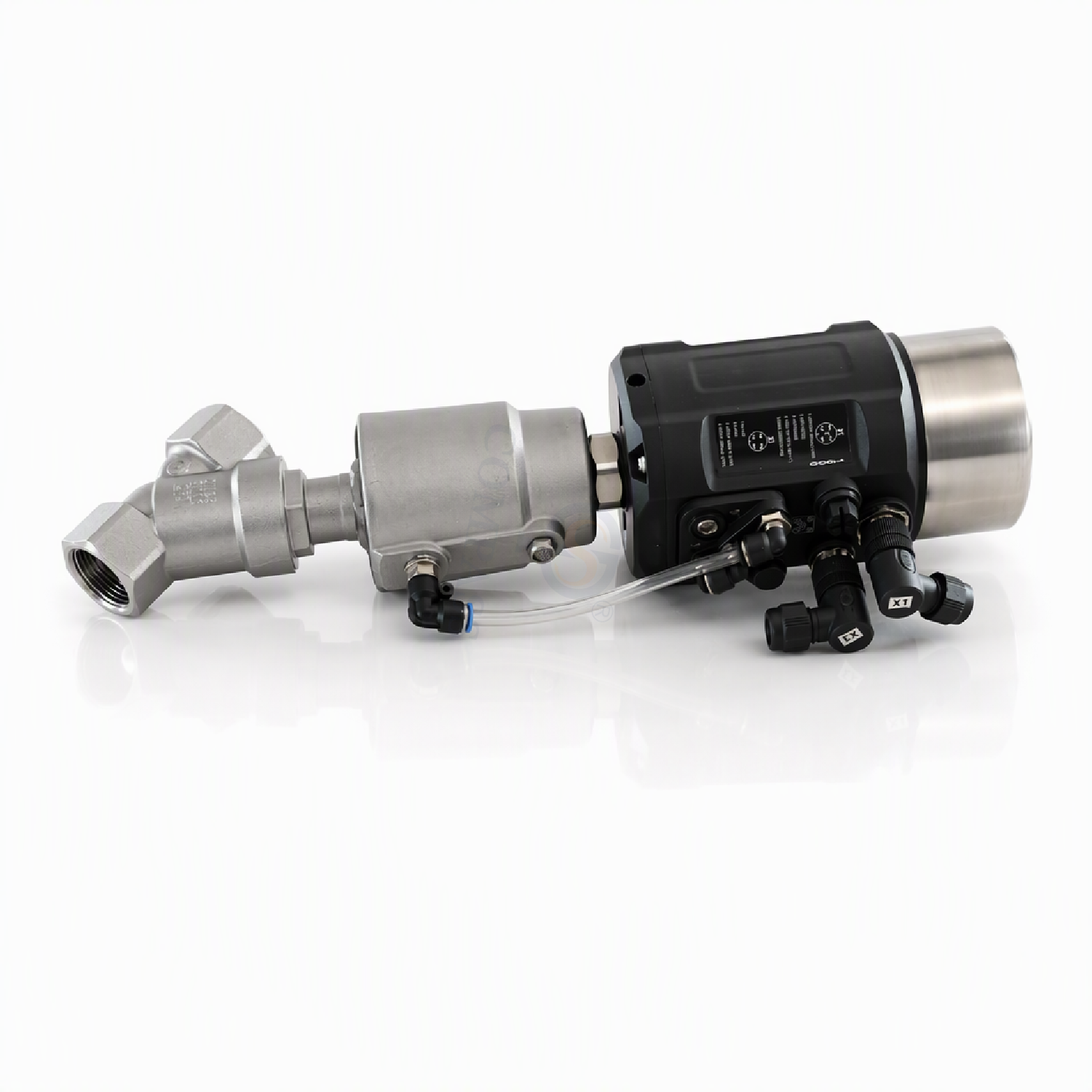

Основные моменты с первого взгляда
Пневматический режим: Нормально закрытый пневматический для потока воды.
Детали соединения: внутренняя резьба NPT DN25, 1 дюйм.
Давление и температура: PN16, макс. 100°C для водной среды.
Материал и уплотнение: корпус из нержавеющей стали 304 с прокладкой из ПТФЭ.

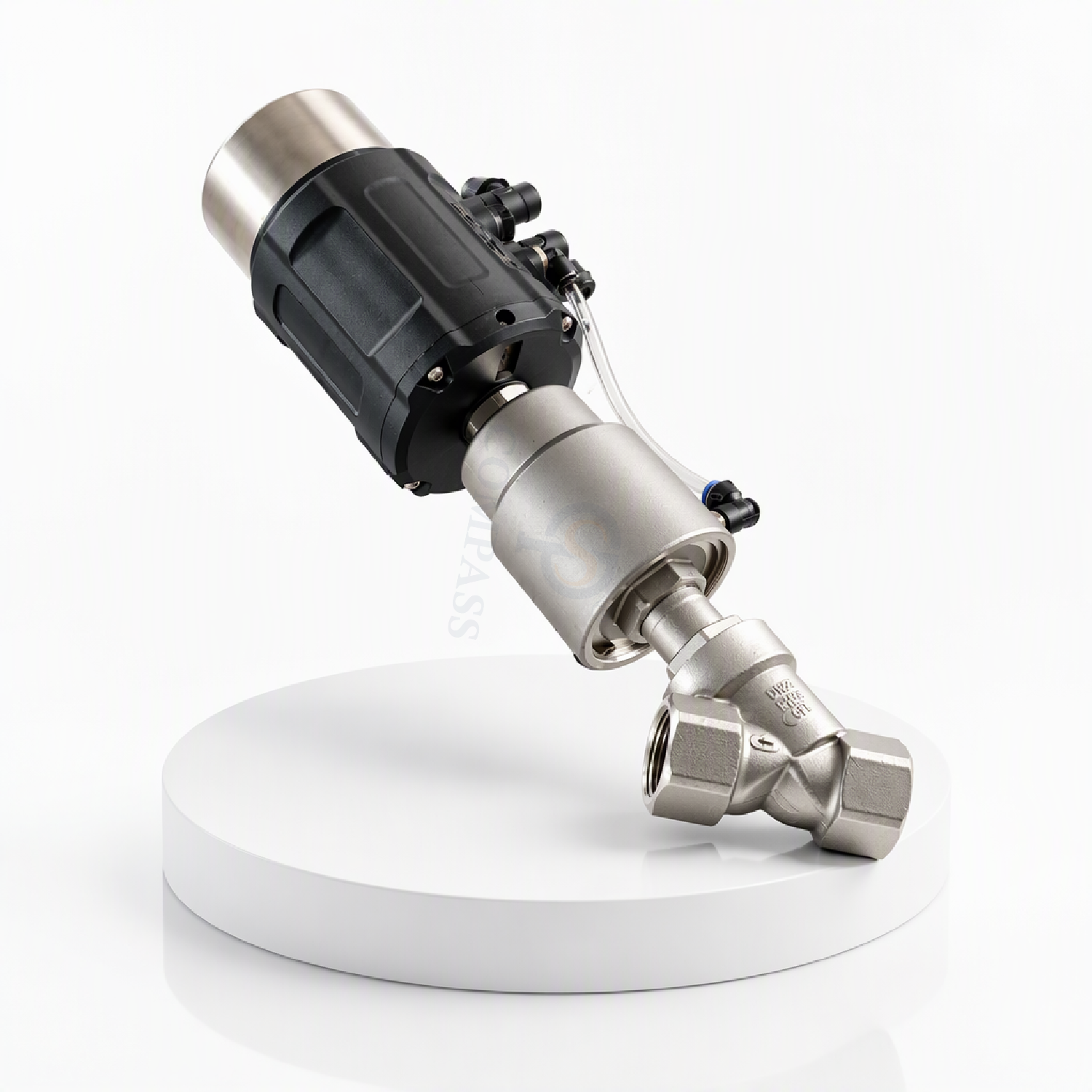

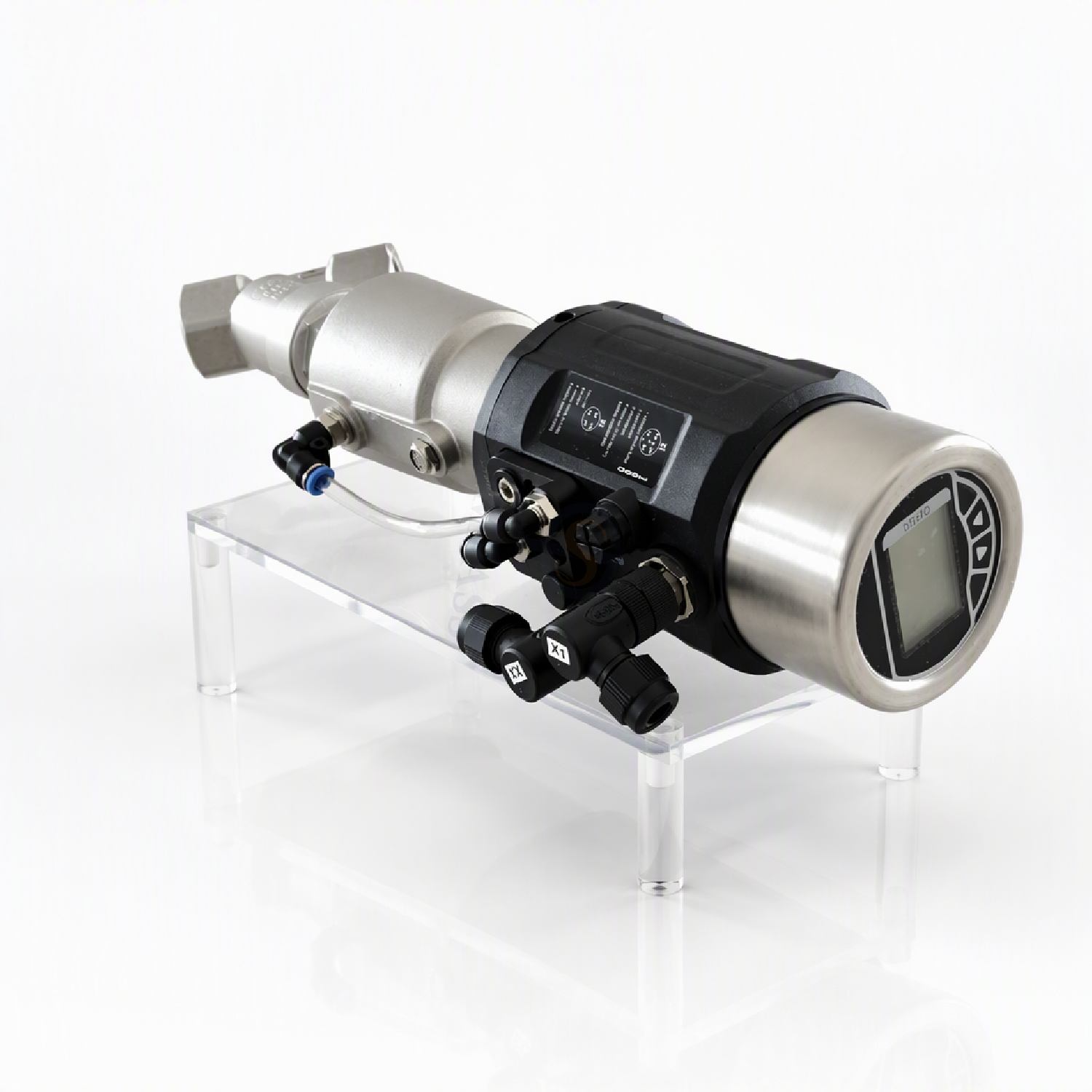

Конфигурация управления: головка управления 4–20 мА для регулирования.

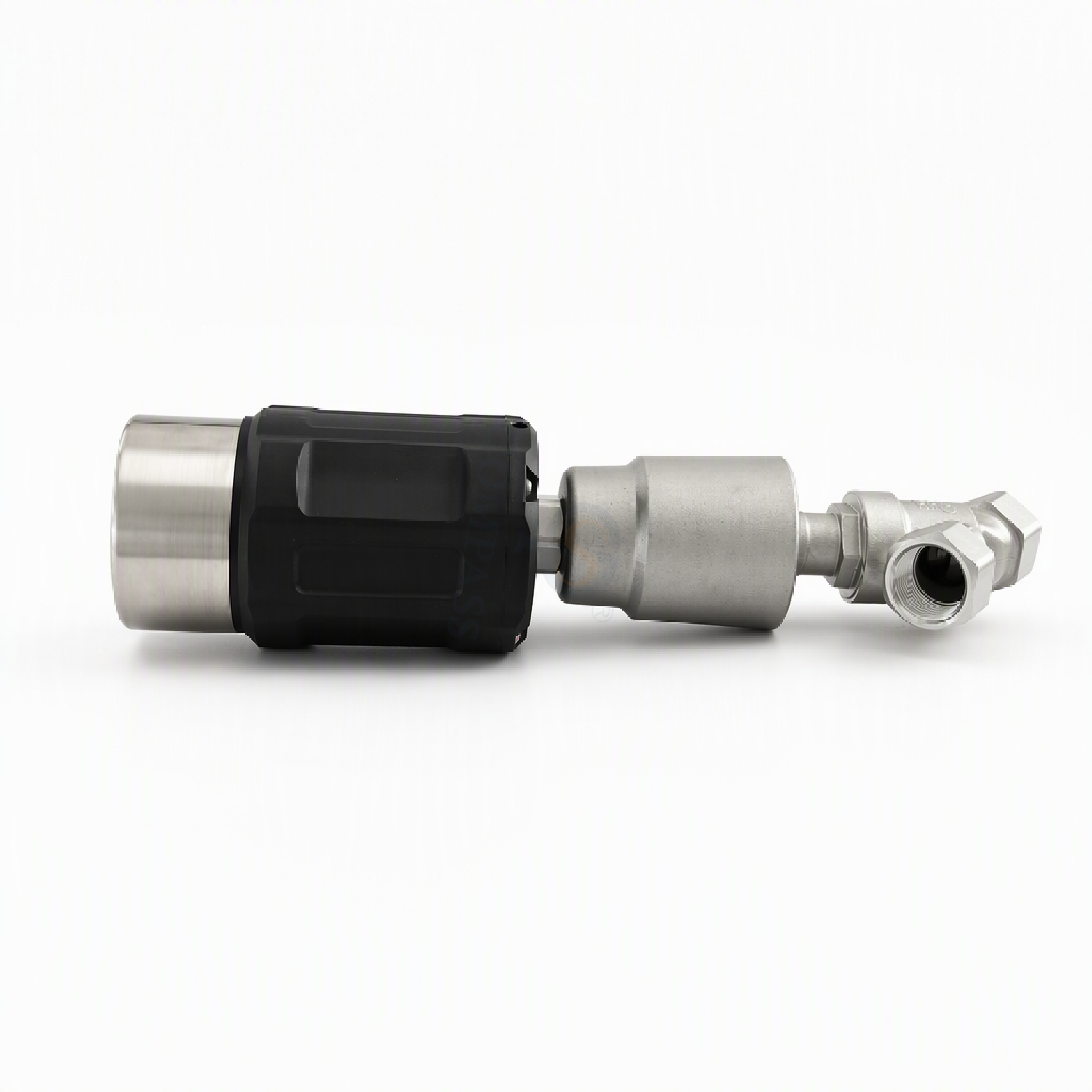

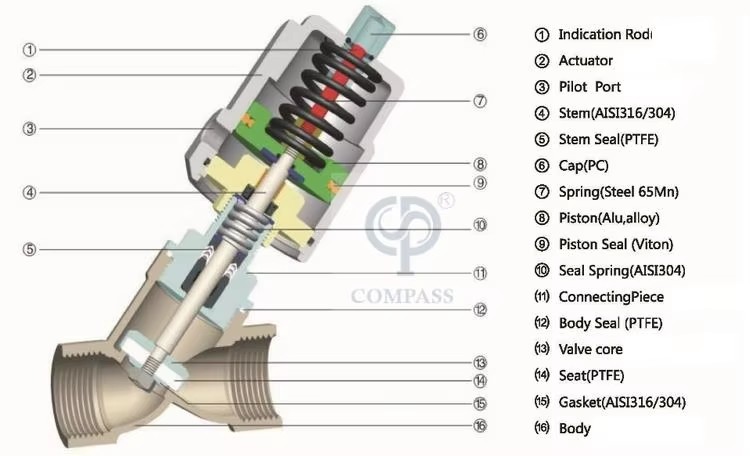

Принцип работы
В нерабочих условиях из-за силы пружины клапан обычно закрыт (открыт). Когда поршень привода сжимается газом, клапан открывается (закрывается). В конструкции двойного действия для управления переключателем клапана используется сжатый газ.
Одностороннего действия (пневматическая головка обычно с отверстием); Принцип работы: чтобы достичь функции открытия и закрытия в соответствии с пружинным сбросом, обычно его делят на открытие и закрытие.
Двойного действия (пневматическая головка обычно с двумя отверстиями); Принцип работы: подайте воздух на переключатель управления. (он может выбрать двойную функцию и пружинный возврат, управление точно в соответствии с требованиями заказчика.)
Материал
Материал корпуса клапана: нержавеющая сталь.
Уплотнительный материал: ПТФЭ.
Исполнительный корпус: Полиамид, Нержавеющая сталь
Параметры
1. Доступные материалы: SS316 (1,4401) CF8M и SS304 (1,4301) CF8.
2. Доступные размеры от DN10 до DN80.
3. Соединение может быть сварным встык, тройным зажимом, внутренней резьбой (BSP.BSPT, NPT), фланцем.
4. Размер привода: 27 мм, 32 мм, 40 мм, 50 мм, 63 мм, 90 мм, 80 мм, 100 мм, 125 мм.
5. Цилиндр включает в себя двойного и одинарного действия.
6. Вариант привода может быть ручным, пневматическим управлением, датчиком положения, контроллером C-top, контроллером C-top (AS-I).
7. Тип управления: нормально закрытый, нормально открытый.
Технические спецификации
Жидкость Макс. Давление: 1,6 бар (232 фунта на квадратный дюйм)
Управляющее давление: 0,3–0,8 бар (43,5–116 фунтов на квадратный дюйм)
Температурная диапазон
Температура жидкости: 14 ~ 428°F (-10°C~+220°C)
Температура окружающей среды: 14 ~ 176°F (-10°C~+80°C)

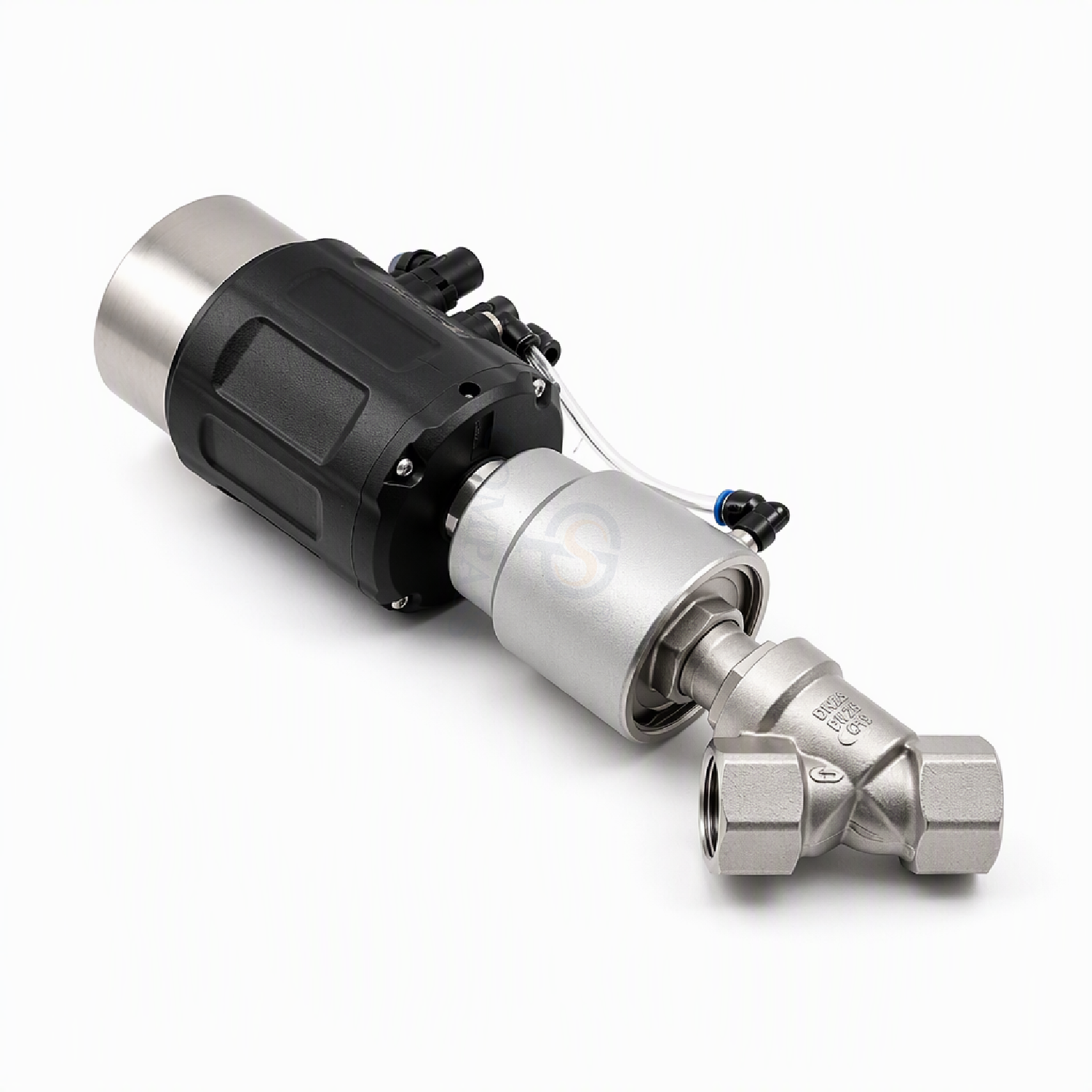

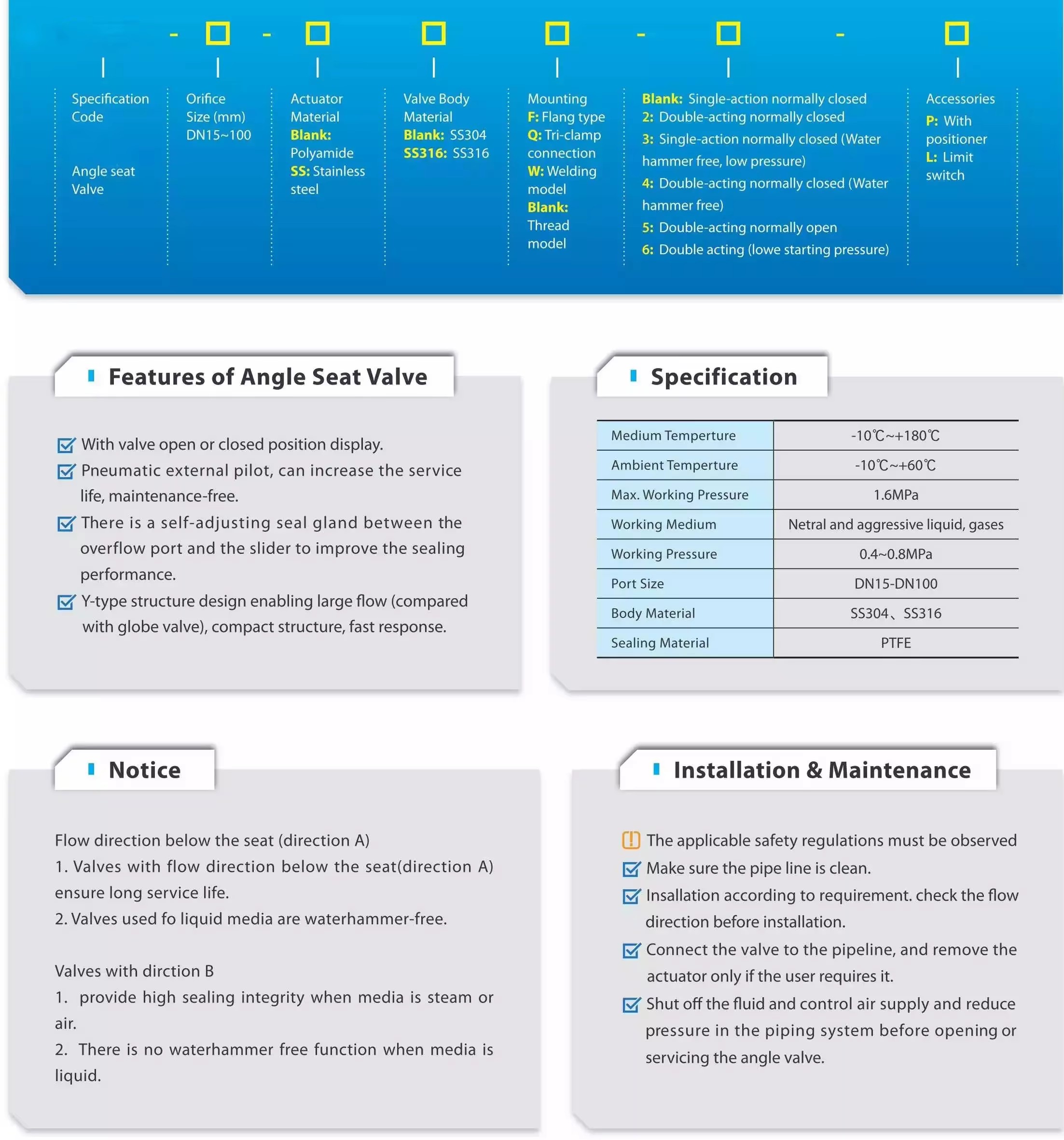

Как заказать пневматический угловой седельный клапан?
1. Какой материал? Например, SS304 или SS316L.
2. Какой размер? Например, от DN10 до DN80.
3. Какое соединение заканчивается? Такие как стыковая сварка, тройной зажим, внутренняя резьба (BSP.BSPT, NPT), фланец.
4. Какое давление требуется? Такие как PN16, PN25, PN40.
5. Что такое драйв? Такие как ручной, пневматический, C-top, C-top с обратной связью.
