Основной параметр
Стандартный | Смс, дин |
Материал контактных деталей | SS304 (1.4301)/SS316L (1.4404) | Предоставлено от отчета о проверке материала |
Материал без контактных деталей | SS304 (1.4301) |
Приложение | Порошок, частица, капсула |
Размер | От 4 до 12 ', DN1100 до DN300 |
Связь | Butt-Weld, Tri-Clamp, мужская нить, нить женщина-мужчина, союз, сварная труба, фланце |
Уплотнение материал | Силикон, EPDM, FKM, Buna, All Seals Material, соответствующий FDA21CFR117.2600 |
Вариант диска | Ручная ручка из нержавеющей стали |
SS Пневматический привод (воздух/пружина, воздух/воздух) |
Алюминиевый пневматический привод (воздух/пружина, воздух/воздух) |
Электрический привод (On-Off, регулируемый) |
Вариант диска | Контроллер C-Top, контроллер C-Top (AS-I) |
Максимум Рабочее давление | ≤16bar (232psi) |
Мин Рабочее давление | 0,2Bar (2,9PSI) |
Давление на подаче воздуха | 5 ~ 8 (72,52PSI ~ 116psi) |
Внешняя обработка поверхности | RA32 ~ 64UIN (0,8 ~ 1,6 м) |
Внутренняя обработка поверхности | RA16 ~ 32UIN (0,4 ~ 0,8 м) |
Температурная диапазон | -20 ~ 130 ºC (до уплотнения сиденья) |

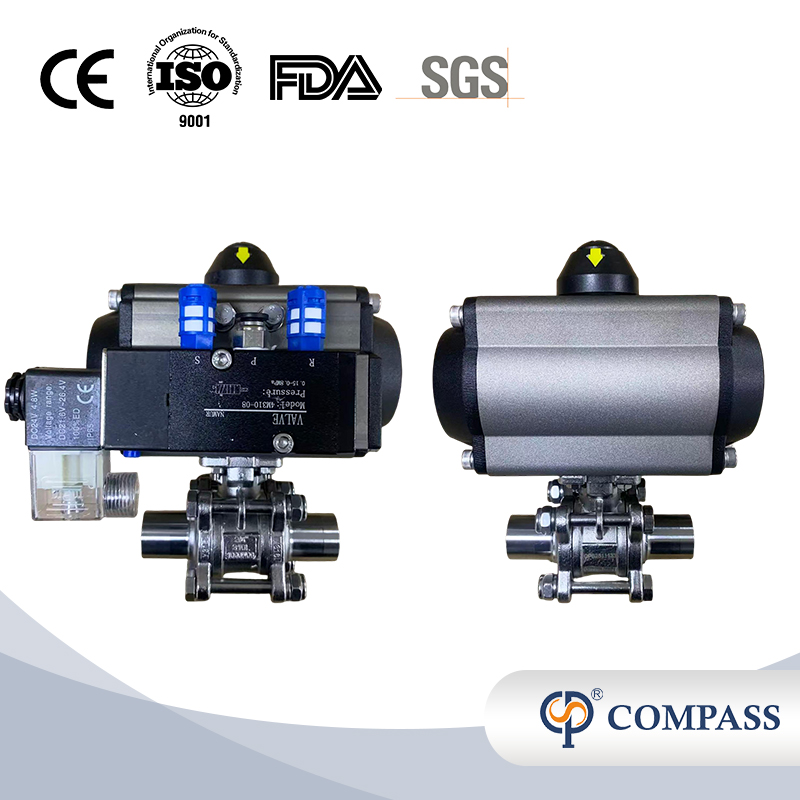

Сертификат | ISO 9001, FDA, SGS, CE |
Технические характеристики
Макс. давление: 10 бар
Мин. давление: 0,2 бар
Диапазон температур:
EPDM: -5 ~ 212 °F (-20 ~ 100 °C)
Силикон: -31 ~ 248 °F (-35 ~ 120 °C)
FKM: 10 ~ 392 °F (-12,2 ~ 200 °C)
Другие материалы доступны по запросу.
Варианты
1. Прокладка может быть изготовлена из силикона, EPDM, FKM, буна, ПТФЭ. Все материалы уплотнений соответствуют FDA21CFR117.2600
. 2. Соединение может быть сварным встык, трехзажимным, наружной резьбой, внутренней резьбой, соединением, сварной резьбой, фланцем или другим по запросу.
3. Ручная ручка включает в себя 2-позиционную ручку из нержавеющей стали, 3-позиционную ручку из нержавеющей стали, 4-позиционную ручку из нержавеющей стали, многопозиционную пластиковую ручку-захват, многопозиционную ручку-захват из нержавеющей стали.
4. Привод: пневматический привод SS, алюминиевый пневматический привод, электрический привод. Управление: датчик положения, контроллер C-top, контроллер C-top (AS-I).
5. Пневматическая головка: нормально закрытая (NC)-воздух-открытие, пружина-закрытие, нормально открытая (НЕТ)-воздух-закрытие, весна-открытие, воздух-воздух (AA)-воздух-открытие, воздух-закрытие
Конструктивные особенности
1. Могут быть предоставлены различные стандарты: SMS, DIN, 3A
2. Доступны размеры от 1/2 до 12 дюймов, от DN10 до DN300.
3. Многопозиционные ручки можно использовать для клапанов до DN150 / 6 дюймов.
4. Ручки-тяги можно использовать для клапанов от DN 25 / 1 дюйма до DN300 / 12 дюймов.
5. Пневматический привод. и электропривод взаимозаменяемы.
6. Пневматический привод может быть двойного или одинарного действия
. 7. Уплотнения соответствуют FDA 21CFR 177. 2600.
8. Корпус клапана может быть изготовлен по индивидуальному заказу с использованием широкого выбора различных соединений.
Как заказать?
1. Какие продукты используются для порошковых клапанов бабочек?
2. Какой стандарт для клапана бабочки? Такие как DIN, SMS
3. Какое качество материала? Например, SS304 и SS316L для дополнительного
4. Какого размера? Доступный размер от 4 дюймов до 12 дюймов, DN100 до DN300
5. Что конец соединения? Такие как сварная сварка, Tri Clamp, фланцевой
6. Какого принципа работы, например, ручной, пневматической, управляющей головки?
7. Какой материал уплотнения, такой как силикон, EPDM ?
