Наименование товара: SS304 SS316L Санитарный двухшпиндельный рукавный фильтр из нержавеющей стали для системы очистки жидкого сока, пива, вина, молока
В одномешочном фильтре Xusheng используется новая система фильтрации. Металлическая корзина внутри фильтра поддерживает фильтровальный мешок. Жидкость поступает и выходит после рукавной фильтрации. Примеси задерживаются в мешке. После замены мешка он снова может работать.
Рукавный фильтр Xusheng для жидкостей эффективно удаляет грязь, накипь и другие примеси из технологических жидкостей, таких как вода, химикаты для напитков и нефтепродукты. Рукавный фильтр можно использовать со стандартными мешками №1, №2, №3, №4 или стандартными перфорированная корзина в качестве красителя.Корзины с сетчатой подкладкой также доступны в качестве дополнительной функции. Эффективная площадь фильтрации довольно велика, что обеспечивает более эффективный результат фильтрации; более удобно и быстро менять фильтровальный мешок, что снижает эксплуатационные расходы. Регулируемая высота делает фильтр применимым для разные случаи,
Функции:
1. Рукавный фильтр имеет большую пропускную способность, малый объем и грязеемкость.
2. Удобно и быстро заменить фильтр-мешок, а фильтр не очищается, что экономит труд и время.
3. Скорость боковой утечки мешочного фильтра мала, что значительно улучшает качество фильтрации.
4. Рукавный фильтр может выдерживать более высокое рабочее давление, низкую потерю давления, низкие эксплуатационные расходы и
очевидный эффект энергосбережения.
5. Точность фильтрации рукавного фильтра постоянно улучшалась и достигла 0,5 мкм.
6. Рукавный фильтр имеет широкий спектр применения, гибкое использование и различные способы установки.
Параметры работы
Максимальное рабочее давление: ...150 фунтов на квадратный дюйм (10 бар)
Максимальная рабочая температура: ...302ºF (150ºC)
Допустимое давление на сварку: ...0,85
Техническая спецификация
1. Материал: СС304, СС316Л
2. Расчетное давление в сосуде: 6~10 бар (87PSI~150PSI)
3. Рабочая температура: -4ºF~302ºF (-20°C~150°C)
4. Точность фильтрации: 0,1-20 мкм
5. Тип мешочного фильтра: 1#мешок, 2#мешок, 3#мешок, 4#мешок
6. Тип потока: боковой вход, верхний вход, S-Multi, B-Multi рукавный фильтр
7. Соединение: трехзажимное, фланцевое, резьбовое, соединение, сварное.
8. Размер входа/выхода: 1', 1,5', 2', 2,5', 3', 3,5', 4'
9. Материал прокладки: EPDM, витон, силикон, буна
9. Отделка поверхности: зеркальная полировка, электрическая полировка, кислотная мойка, матовая полировка, механическая полировка.
10. Использование: Широко используется в пищевой промышленности, виноделии, медицине, химической промышленности, электронной промышленности и так далее.

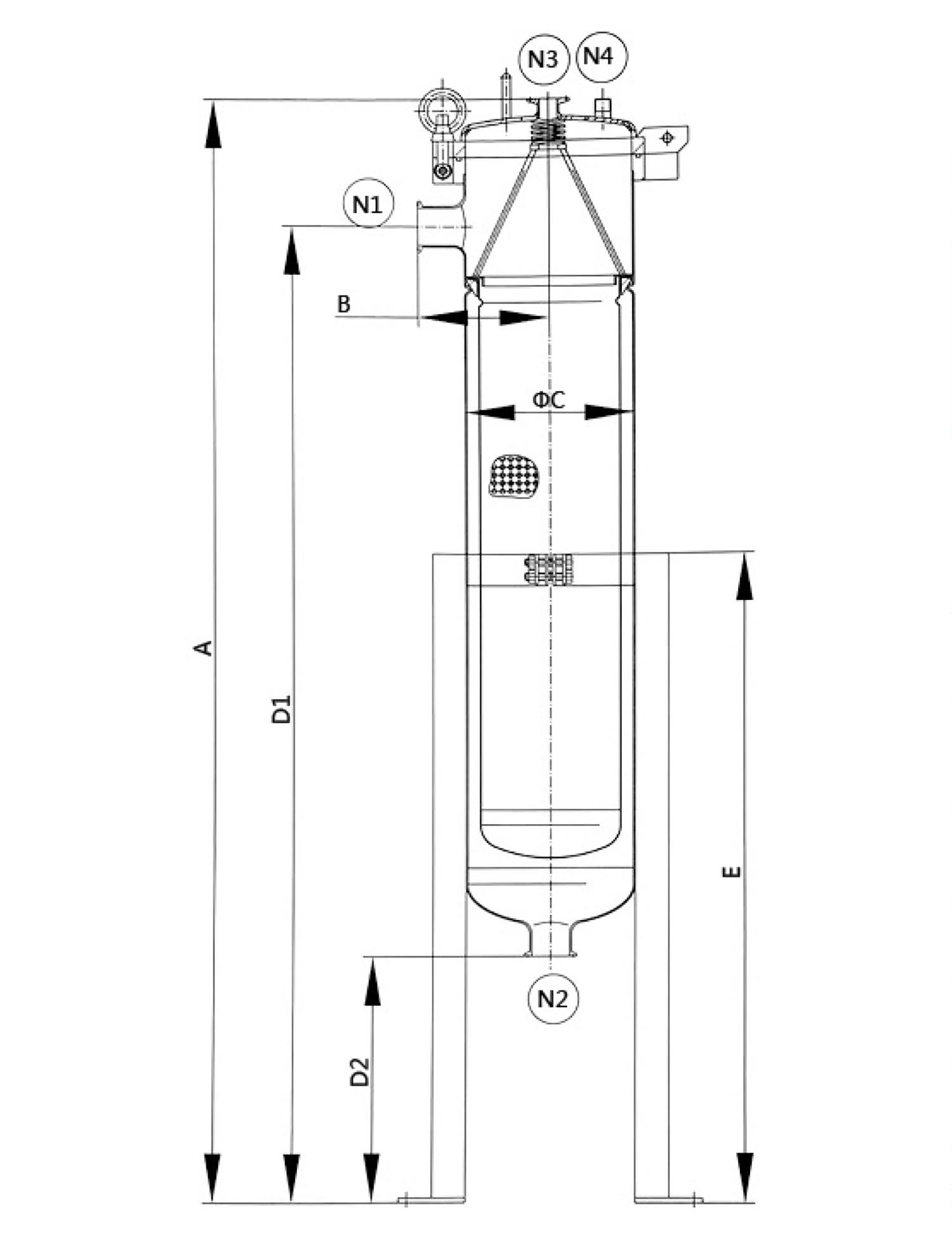

Структура для SS304 SS316L Санитарный дуплексный рукавный фильтр из нержавеющей стали для системы очистки жидкого сока, пива, вина, молока
| Серийный номер. | Описание | Плоская крышка (мм) |
| 1#Сумка | 2#Сумка | 3#Сумка | 4#Сумка |
| A | Общая высота | 990 | 1365 | 525 | 635 |
| B | Расстояние от входа до центра | 147 | 147 | 92 | 92 |
| C | Диаметр оболочки | 204 | 204 | 114 | 114 |
| Д1 | Высота от входа до земли | 835 | 1025 | 445 | 555 |
| Д2 | Высота от входа до земли | 250 | 250 | 300 | 300 |
| N1/N2 | Вход-выход | 1,5'/2' | 1,5'/2' | 1,5'/2' | 1,5'/2' |
| E | Регулируемые ножки | 500 | 800 | 300 | 400 |
| Поток | Максимум.Расход м3/ч | 20 | 40 | 6 | 12 |
Таблица выбора
| Кол-во рукавных фильтров | Модель рукавного фильтра | Размер рукавного фильтра | Материал корпуса | Выходное соединение | уплотнительное кольцо |
| 1П | 1С=1#Сумка | 180×430 мм | СС304/СС316Л | Зажим, резьба, фланец, сварка | EPDM, FKM, силикон, буна |
| 1П=1ПК | 2S=2#Сумка | 180×810 мм | СС304/СС316Л | Зажим, резьба, фланец, сварка | EPDM, FKM, силикон, буна |
| 3S=3#Сумка | 105×230 мм | СС304/СС316Л | Зажим, резьба, фланец, сварка | EPDM, FKM, силикон, буна |
| 4S=4#Сумка | 105×380 мм | СС304/СС316Л | Зажим, резьба, фланец, сварка | EPDM, FKM, силикон, буна |
Подробные фотографии SS304 SS316L Санитарный дуплексный рукавный фильтр из нержавеющей стали для системы очистки жидкого сока, пива, вина, молока
