-------------- Описание продукта роторного насоса --------------
Качество еды насоса лепестка ротора санитарной нержавеющей стали СС316 роторного для насоса меда сиропа насоса шоколада
Описание продукта
Описание
| Наименование товара: | Роторный лопастной насос из нержавеющей стали для пищевых продуктов |
| Описание: | Разработан по стандарту 3А, широко используется для перекачки вязких сред в пищевой, косметической и фармацевтической промышленности. |
| Строительство: | Горизонтальная серия Ace, роторы различной формы (одинарные роторы, трехлопастные роторы и роторы типа «бабочка») |
| Материал: | СС304/СС316Л |
| Материал уплотнения: | EPDM (Стандарт, допуск) |
| Максимум.Поток: | 43000 литров/ч |
| Максимальное давление: | 10бар |
| Скорость | 1-1000 об/мин |
| Тип ротора: | 2-створчатая, 3-створчатая, бабочка, сигнальная бабочка |
| Механическая печать: | SIC/SiC/EPDM (стандарт) |
| Мощность двигателя: | 0,55 кВт, 0,75 кВт, 1,1 кВт, 1,5 кВт, 2,2 кВт, 3 кВт, … 22 кВт |
| Вариант уплотнения: | Санитарное одинарное механическое уплотнение/двойное механическое уплотнение с системой охлаждения |
| Вольтаж: | 220В, 380В(110-480В) |
| Мотор: | АББ, Сименс, наш отечественный бренд, 50 Гц/60 Гц |
| Обработка поверхности: | Внутренняя полировка и пескоструйная обработка снаружи |
| связь: | Зажим, резьба, сварка, фланец |
| В наличии стандарт: | DIN, СМС, 3А, РДЖТ, ИСО/ИДФ |
| Работает: | Электрический |
| Область применения: | Молочные продукты, продукты питания, напитки, аптека, косметика и т. Д. |
Приложения
Пищевая промышленность: йогурт, свежее масло, мороженое, сыр, сыворотка, пиво, сусло, дрожжи, безалкогольные напитки, желе, фруктовый фринк, кетчуп, фруктовое пюре, овощное пюре, пудинг, фруктовый джем, желе, ароматизатор, фруктовая начинка, Сладкие, дрожжи, приправы, хлеб, мясная каша, рубленое мясо, мясное масло, пищевое масло, конфеты, сироп, тонкая кремовая заправка, шоколад и т. Д.
Операционная принципы
Роторный насос также называется роторным насосом, трехлопастным насосом, единственным насосом и т. д.когда 2 одновременных вращающихся в обратном направлении ротора (с 2-4 передачами) вращаются, на входе создается сила всасывания (вакуум), которая всасывает доставленный материал.2 ротора делят корпус ротора на множество более мелких частей и вращаются в последовательности a→b→c→d. Когда он вращается в положение a, только корпус I заполняется средой, когда он поворачивается в положение c.корпус A заключает в себе среду, и, наконец, он переходит в положение d, затем корпуса A, B и II соединяются, и среда транспортируется из путлета. Поскольку этот процесс повторяется, среда (материал) транспортируется непрерывно.
Дизайн и особенности
При работе роторно-лопастного насоса пространства между кулачками и корпусом последовательно заполняются жидкостью, которая с фиксированной величиной рабочего объема транспортируется к напорному патрубку.Перекачиваемая жидкость образует непрерывный поток благодаря допускам между кулачками и корпусом насоса, что обеспечивает эффективную перекачку.
Персонаж:
1, между ротором и ротором есть определенный зазор, коэффициент трения отсутствует, поэтому насос имеет длительный срок службы.
2, его легко установить и разобрать, его удобно обслуживать, чистить. Меньше изнашиваемых деталей.
3, высокая эффективность и энергосбережение, стабильная транспортировка, низкий уровень отказов, отсутствие герметизации и низкий уровень шума.
4, вязкость транспортируемой среды ≤2000000 сП, и насос может перекачивать шлам, содержащий 70% твердых частиц.
5, он может транспортировать газообразные, жидкие и твердые трехфазные смеси материалов.
6, с Vfd поток можно регулировать по желанию, а насос можно использовать в качестве общего насоса-дозатора.
7. При необходимости мы можем сделать насос с нагревательной рубашкой.
8, применимая температура: -50 ° C -250 ° C.
9, Типы входного/выходного соединения: Фланцевое соединение, Резьбовое соединение;Быстрое подключение.
10, тип уплотнения: механическое уплотнение и уплотнение упаковки.
Поскольку лопасти насоса не соприкасаются друг с другом, лопастные насосы могут перемещать твердые вещества, взвешенные в суспензии (например, вишня или оливки в пищевой промышленности) без повреждения продукта.Мягкое действие насоса дополнительно сводит к минимуму порчу продукта.Может перекачивать частицы большего размера, чем другие типы поршневых насосов.Их можно легко очищать с помощью методов мойки на месте (CIP) или паровой очистки (SIP), что делает их идеальными для гигиенических применений.Высокоэффективен для перекачивания очень вязких жидкостей.Обеспечьте точную и стабильную подачу жидкости, на которую не влияют изменения давления напора, при условии достаточной вязкости жидкости.Поток жидкости можно увеличить или уменьшить, регулируя скорость привода.При попадании влаги роторные насосы также являются самовсасывающими и могут работать всухую в течение длительного периода времени (при условии, что уплотнения насоса смазаны).В целом прост в обслуживании.
Основные характеристики приложения Насос для подачи высоковязкого материала Обладая характеристиками объемного насоса, низкой скоростью вращения, высоким выходным крутящим моментом, устойчивостью к высоким температурам, роторный насос играет очень важную роль в подаче материалов с высокой вязкостью и высокой температурой.Он имеет уникальный принцип работы и может использоваться в сочетании с мощной приводной системой, так что роторный насос может создавать мощный приводной момент на низкой скорости и обеспечивать постоянную подачу материала без застоя, а также может гарантировать, что производительность материала в процесс подачи материала не будет поврежден.Средняя вязкость может достигать 1 000 000 сП, подаваемых этим насосом.
Тонкий средний питающий насос Когда роторный насос подает специальную разбавленную среду, особенно разбавленную среду без импульса по мере необходимости, можно показать большое преимущество в производительности.Если вязкость подаваемой среды снижается, а утечка увеличивается, приводная система, согласованная с роторным насосом, может повысить скорость вращения и обеспечить неизменность выходного потока.
Санитарный питательный насос Все части, соприкасающиеся с материалом, изготовлены из нержавеющей стали, которая соответствует санитарным нормам, применимым к санитарным и эрозионно-стойким местам в пищевой, фармацевтической, химической промышленности и т. д.
Конструкция рукава для сохранения тепла Роторный насос с функцией сохранения тепла может быть установлен на различных рабочих местах.Эта конфигурация может обеспечить материал, который легко коагулируется во время подачи для сохранения тепла без коагуляции.
Механическое уплотнение для очистки воды Может быть предусмотрена конфигурация механического уплотнения с функцией очистки водой, что предотвращает нормальную работу оборудования на торцевой поверхности механического уплотнения от коагуляции во время подачи высоковязкого материала, а также может быть обеспечен срок службы механического уплотнения в неблагоприятных условиях окружающей среды.
Почти нет быстроизнашивающихся деталей Не имеет повреждений на деталях при работе роторного насоса (кроме торцевого уплотнения), все детали, соприкасающиеся с материалом, изготовлены из нержавеющей стали.Пара роторов работает синхронно во время работы в пространстве друг с другом, никакого контакта, теоретически не будет никаких повреждений, роторный насос может работать при температуре 220ºC во всех средах.

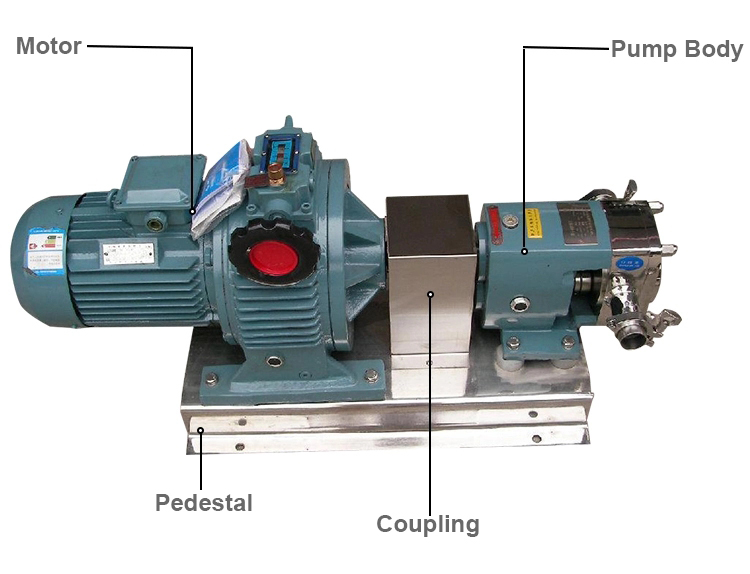

Выберите систему вождения
Двигатель + редуктор с фиксированным относительным соотношением: управление легкое при постоянной скорости вращения ротора, что также приводит к нерегулируемости потока Двигатель + механический абразивный бесступенчатый регулятор скорости: регулятор скорости изменяет скорость с помощью ручной регулировки, что безопасно , надежная и бесконечная регулировка потока. Но неавтоматическая регулировка также проблематична.Регулировка скорости должна выполняться в рабочем состоянии, а не в выключенном состоянии.Пожалуйста, обратитесь к инструкции производителя по техническому обслуживанию и ремонту.Двигатель с преобразованием частоты + преобразователь частоты: он реализует как автоматическую регулировку, так и плавную регулировку потока. Он очень автоматизирован и имеет большой крутящий момент на низкой скорости. Но преобразователь частоты стоит дорого.ase обратитесь к инструкции производителя по техническому обслуживанию и ремонту.
информация о продукте

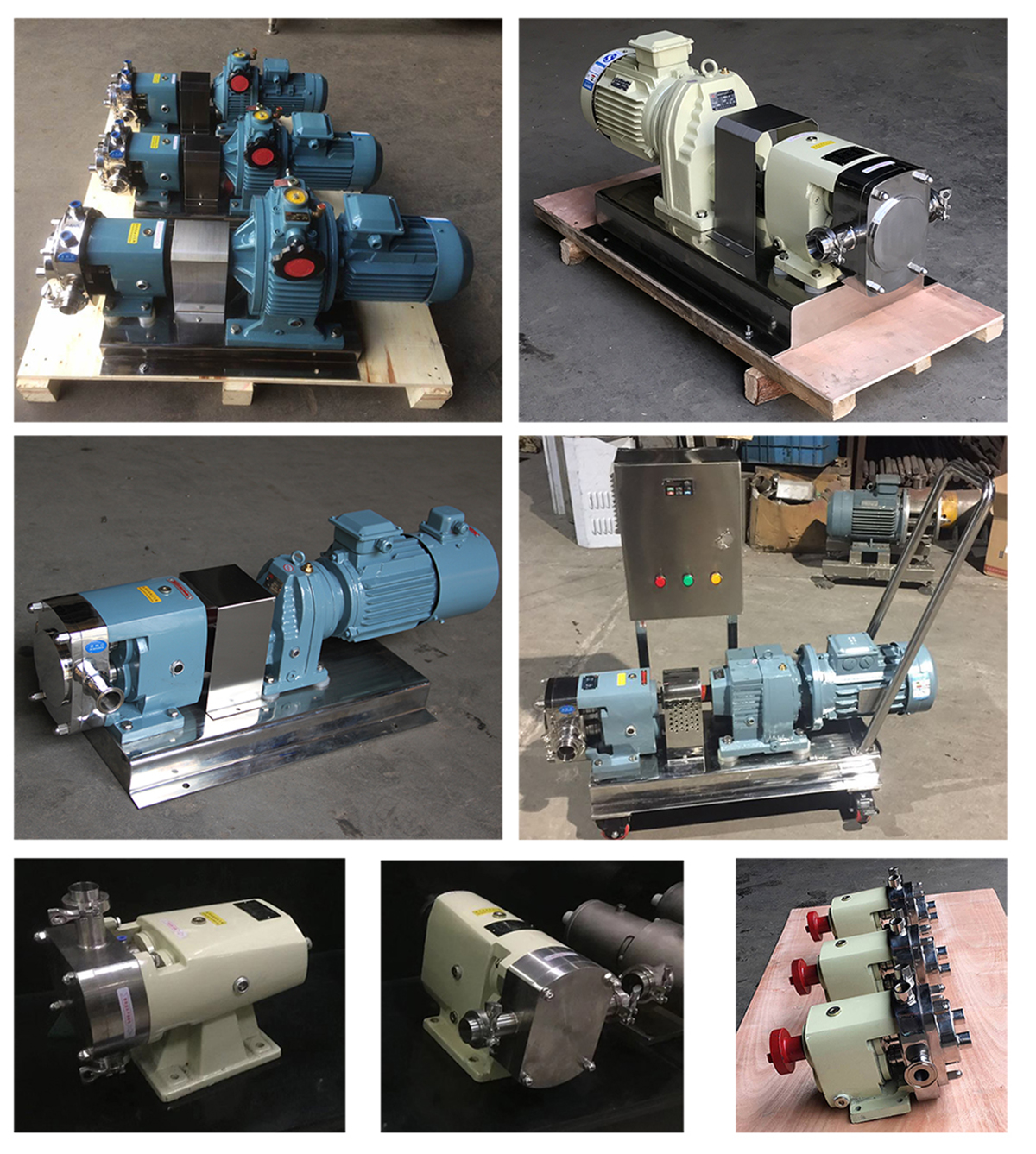

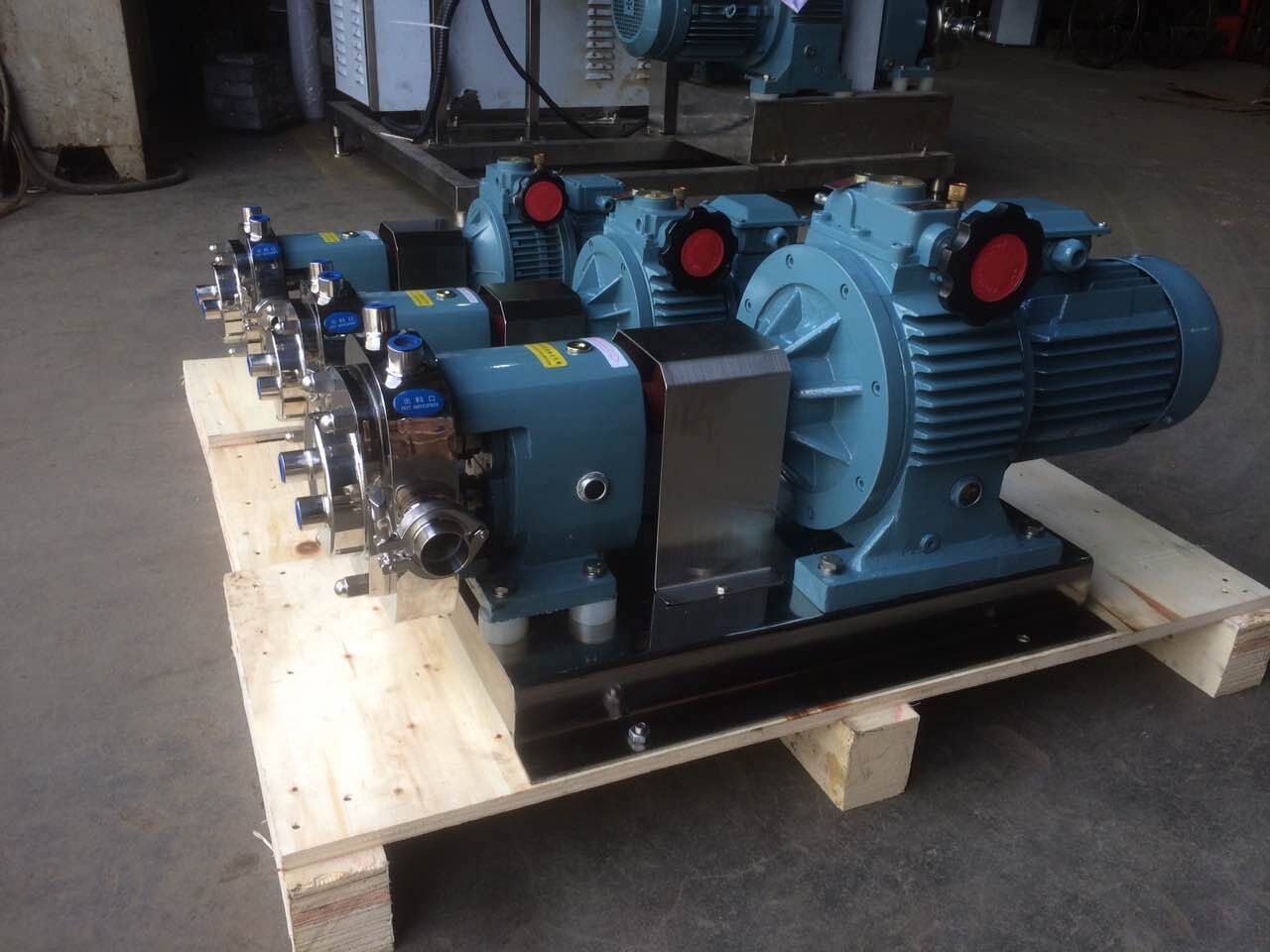

Выставка продукта
Этот кулачковый насос представляет собой многоцелевой перекачивающий насос с двухлопастным, трехлопастным, дроссельным или многолопастным ротором.Как санитарный объемный нагнетательный насос, он имеет характеристики низкой скорости, высокого выходного крутящего момента, высокой термостойкости, коррозионной стойкости и т. д. Его уникальный принцип работы и характеристики воплощены в транспортировке материалов с высокой вязкостью, высокой температурой и высокой коррозионной активностью.Его процесс транспортировки является плавным и непрерывным, и он может гарантировать, что физические свойства материалов не нарушаются во время процесса транспортировки, а вязкость транспортируемых материалов может достигать 1 000 000 сП.

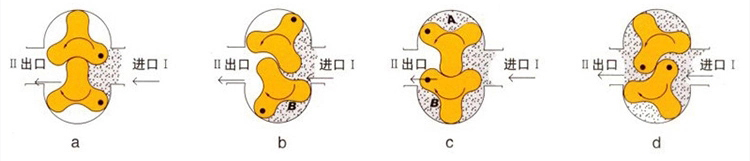

Роторный насос имеет два синхронно реверсивных ротора (2-4 зуба). Когда они вращаются, на входе создается всасывание (вакуум), которое всасывает транспортируемый материал.Два ротора делят камеру ротора на несколько небольших частей.В пространстве они работают в порядке a→b→c→d. При работе в положении a среда заполняется только камерой I; в положении b часть среды заключена в помещении B; в положении c среда среда также заключена в камеру A; в положении d комнаты B и комнаты A сообщаются с камерой II, и среда транспортируется к выпускному отверстию. Таким образом, среда (материал) непрерывно отправляется наружу.
Различные типы лопастей для роторно-лопастного насоса
1. Однолопастной ротор: больше подходит для транспортировки сред, содержащих крупнозернистые материалы.Скорость разрушения крупнозернистых материалов низкая.Но, с другой стороны, он не популярен для использования, потому что его пульсация велика, а давление низкое, а объем для переносимых материалов мал.
2. Ротор с двумя лопастями (ротор-бабочка) Больше подходит для транспортировки сред, содержащих мелкие и средние гранулированные материалы.Скорость разрушения этих материалов низкая и слегка пульсирует.Объем немногим меньше трехлопастного ротора для пространства перемещаемых материалов.
3. Трехлопастной ротор Широко используется один ротор.Объем больше, чем у других типов роторов для пространства перемещаемых материалов.Также каждая производительность выше, чем у других роторов.Просто у него есть определенная скорость разрушения на сыпучие материалы в пути транспортировки.
4. Многолепестковый ротор (4-12) Объем меньше пространства для переносимых материалов, а скорость разрушения выше, когда количество вращающихся лопастей ротора увеличивается.Просто транспорт более стабильный.
