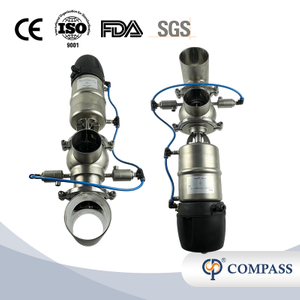

FH01 Saniatry SS304 SS316L Пневматический двухседельный противосмесительный клапан с интеллектуальной головкой управления
Вы здесь: Дом » Продукты » Санитарные клапаны » Санитарный противосмесительный клапан » FH01 Saniatry SS304 SS316L Пневматический двухседельный противосмесительный клапан с интеллектуальной головкой управления

loading

Поделиться с:
sharethis sharing button

FH01 Saniatry SS304 SS316L Пневматический двухседельный противосмесительный клапан с интеллектуальной головкой управления

Санитарные противосмесительные клапаны Xusheng (Sanicompass), включая характеристики противосмесительного клапана серии FH01 и характеристики противосмесительного клапана с двойным уплотнением серии FH02, которые широко используются в пищевой, пивоваренной, молочной, молочной, фармацевтической, биологической и химической промышленности.Санитарные противосмесительные клапаны из нержавеющей стали SS304 и SS316L.Доступные размеры: 1/2'-4', DN15-DN100.Стандарт имеет SMS,DIN,3A,ISO,RJT и так далее.Между тем, соединения санитарных противосмесительных клапанов имеют различные типы, такие как сварка, зажим, резьба и т. Д.Компания Xusheng (Sanicompass) может производить гигиенические клапаны, устойчивые к смешиванию, согласно чертежам и требованиям клиентов.
  • XS-H01

  • XUSHENG & COMPASS

  • 01180101XS-1046

штат:
Количество:

Подробности продукт

Стандартный

СМС,ДИН,3А

Материал контактирующих частей

СС304/СС316Л(1.4301/1.4404)

Предоставляется отчет о проверке материала

Материал бесконтактных деталей

СС304(1.4301)

Размер

1,5'-4', Ду40-Ду100

Интегрированная комбинация кузовов

Т11 00°,Т11 90°,Т11 180°,Т11 270°

Т12 00°,Т12 90°

Т21 00°,Т21 90°

Т22 00°,Т22 90°

Собрать комбинацию кузовов

Т11, Т12, Т21, Т22

Связь

Стыковая сварка, тройной зажим, наружная резьба, внутренняя и наружная резьба, соединение, сварная резьба, фланец

Материал уплотнения

Силикон, EPDM, FKM, буна.Все материалы уплотнений соответствуют FDA21CFR117.2600.

Вариант питания

Датчик положения, контроллер C-top, контроллер C-top (AS-I)

Бесконтактный переключатель

6–36 В постоянного тока, 2 шт. NPN или PNP (опционально)

Входной источник питания

24 В постоянного тока

Макс.Рабочее давление

≤6 бар (87 си)

Давление питания для воздушного привода

4~8бар(58~116psi)

Подключение сжатого воздуха

Оборудовать воздушную трубу с воздушным соединителем G1/8'

Диапазон рабочих температур

-10~120℃ (14~248℉)

Внешняя обработка поверхности

Ра32~64уин(0,8~1,6 мкм)

Внутренняя обработка поверхности

Ра16~32мкм(0,4~0,8ум)

Сертификат

ISO 9001, FDA, SGS, CE

Поддерживать

OEM и ODM приветствуются

Приложение

Пиво, напитки, молочные продукты, продукты питания, фруктовые соки, аптека, биологические препараты, зубная паста, косметика и т. д.

Приложение

Эта конструкция предназначена для обеспечения смешивания продуктов и обнаружения утечек, когда два разных продукта проходят через один и тот же клапан, и может заменить использование двухседельного антисмесительного клапана.Он широко используется в производстве пива, напитков, молочных продуктов, продуктов питания, фруктовых соков, фармацевтических препаратов, биологических продуктов, зубной пасты, косметики и т. д. Oрабочий Pпринцип

Этот клапан обычно находится в нормально закрытом (НЗ) состоянии и оснащен двумя небольшими пневматическими клапанами.Обычно он находится в нормально открытом (НО) состоянии, и ему требуется только подача сжатого воздуха в пневматическую головку для синхронного закрытия двух небольших клапанов.Сердечник главного клапана оснащен двумя независимыми уплотнениями, образующими между двумя уплотнениями камеру обнаружения и очистки утечек.Утечки продуктов могут вытекать из небольших выпускных отверстий клапанов с обеих сторон, а уплотнения можно своевременно заменить.При выполнении очистки CIP направление потока жидкости обращено к квадратному сердечнику сердечника клапана, что позволяет полностью очистить сердечник основного клапана (с конусом на сердечнике основного клапана) и сделать внешний клапан CIP нечувствительным к эффекту гидроудара.Он может заменить двухседельный антисмесительный клапан в качестве комплекта клапанов.

Технические характеристики

Макс.Рабочее давление≤6бар(87si)

Давление питания для воздушного привода: 4–8 (58–116 фунтов на квадратный дюйм)

Диапазон температур:

Бытовой силикон: -22 ~ 302 ° F (-30 ~ 150 ℃)

Внутренний EPDM: 14 ~ 230°F (-10~110℃)

Импорт силикона: -40 ~ 392 ° F (-40 ~ 200 ℃).

Импорт EPDM: -13~266°F (-25~130℃)

Буна: 5~212°F (-15~100℃)

ФКМ: 14 ~ 392°F  (-10℃~200℃)

Параметры

1. Могут быть предоставлены различные стандарты: SMS, DIN, 3A.

2. Материал контактов: SS304 и SS316L.

3. Доступны размеры от 1,5 до 4 дюймов, от DN40 до DN100. 4. Прокладка может быть силиконовой, EPDM, FKM, Buna.Все материалы уплотнений соответствуют

с FDA21CFR117.2600 5. Соединение может быть сварным встык, тройным зажимом, наружной резьбой, внутренней резьбой, сварной резьбой,

фланец или другие по запросу.6. Питание: датчик положения, контроллер C-top, контроллер C-top (AS-I)

7. Корпус клапана можно настроить с помощью широкого выбора различных соединений.

Преимущества по сравнению с традиционным дизайном. 1. Меньше компонентов 2. Меньше места 3. Более простое обслуживание 4. Нет мертвых зон 5. Нет контакта между сливной системой и продуктами 6. Очистка сепарационной камеры не происходит под каким-либо гидравлическим давлением и не подвергается влиянию

состояние оборудования или клапана.

Требования к качеству сжатого воздуха, используемого в приводе

Подключение сжатого воздуха: Оснастить воздуховод воздушным разъемом R1/8'.

Максимальный размер частиц: 0,01 мм.

Максимальное содержание масла: 0,08 ppm

Точка росы: 10 ℃ или ниже ниже атмосферной температуры.

Максимальное содержание воды: 7,5 г/кг.

Как заказать противосмесительный клапан?

1. Какая модель, например FH01 или FH02?

2. Какой материал, например, SS304 или SS316L?

3. Какой размер, размер от 1,5' до 4' и от DN40 до DN100?

4. Какая комбинация корпусов, например T11, T12, T21 или T22?

5. Что такое управляющая головка, например, сигнал 24 В или 4–20 мА?

Чертеж и техника

1 (1)432

Приложение

Пиво, напитки, молочные продукты, продукты питания, фруктовые соки, аптека, биологические препараты, зубная паста, косметика и так далее.

Фотографии приложений

Упаковка и доставка

Чтобы лучше обеспечить безопасность ваших товаров, будут предоставлены профессиональные, экологически чистые, удобные и эффективные услуги по упаковке.

  1. При небольшом заказе и выборе экспресс-доставки товары упаковываются в термоусадочную пленку и, во-вторых, в картонные коробки.

  2. Если груз тяжелый, его необходимо упаковать в прочные мореходные фанерные ящики.

  3. Для защиты предметов, которые будут упакованы в безопасные и ударопрочные фанерные ящики.

防混阀包装图 фото
