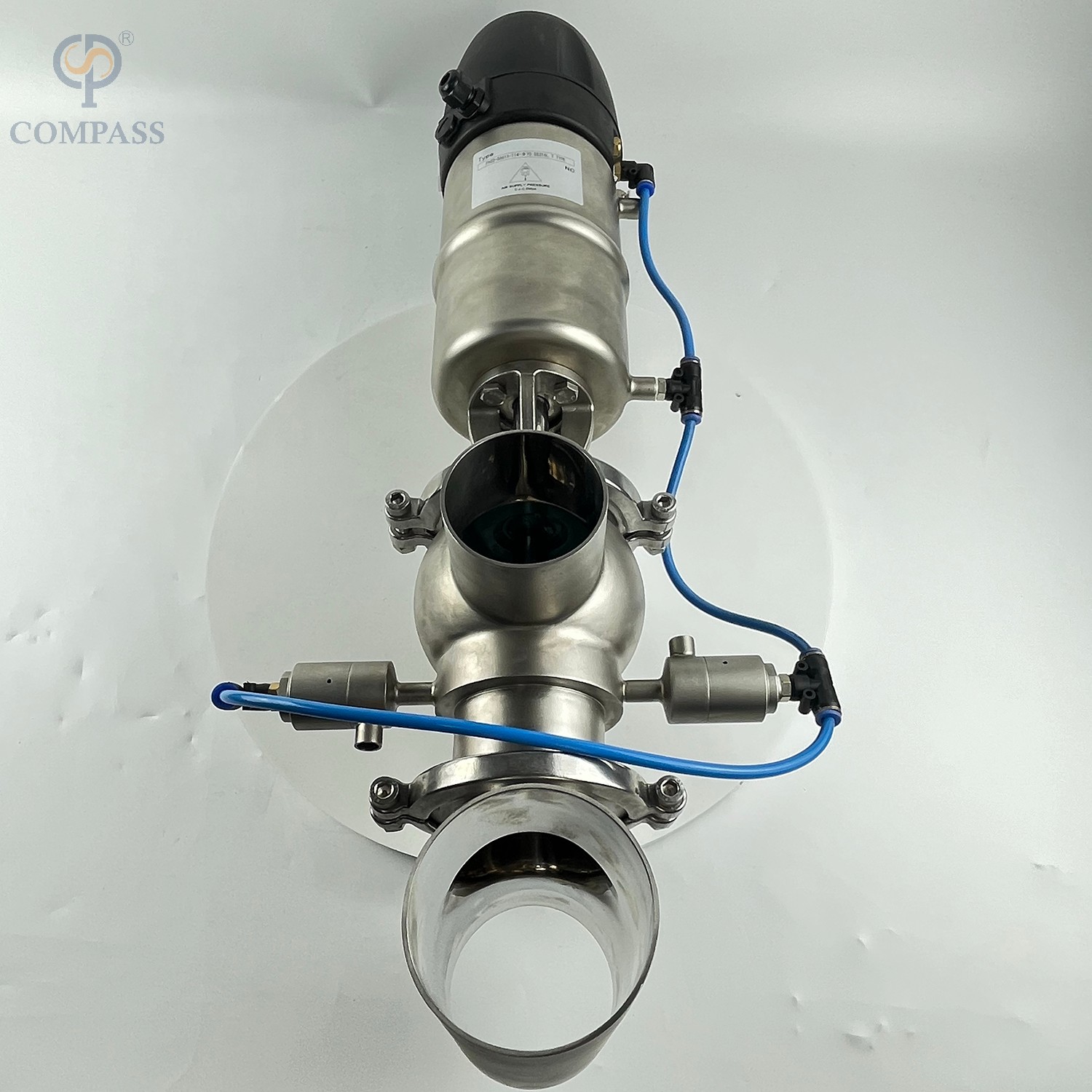

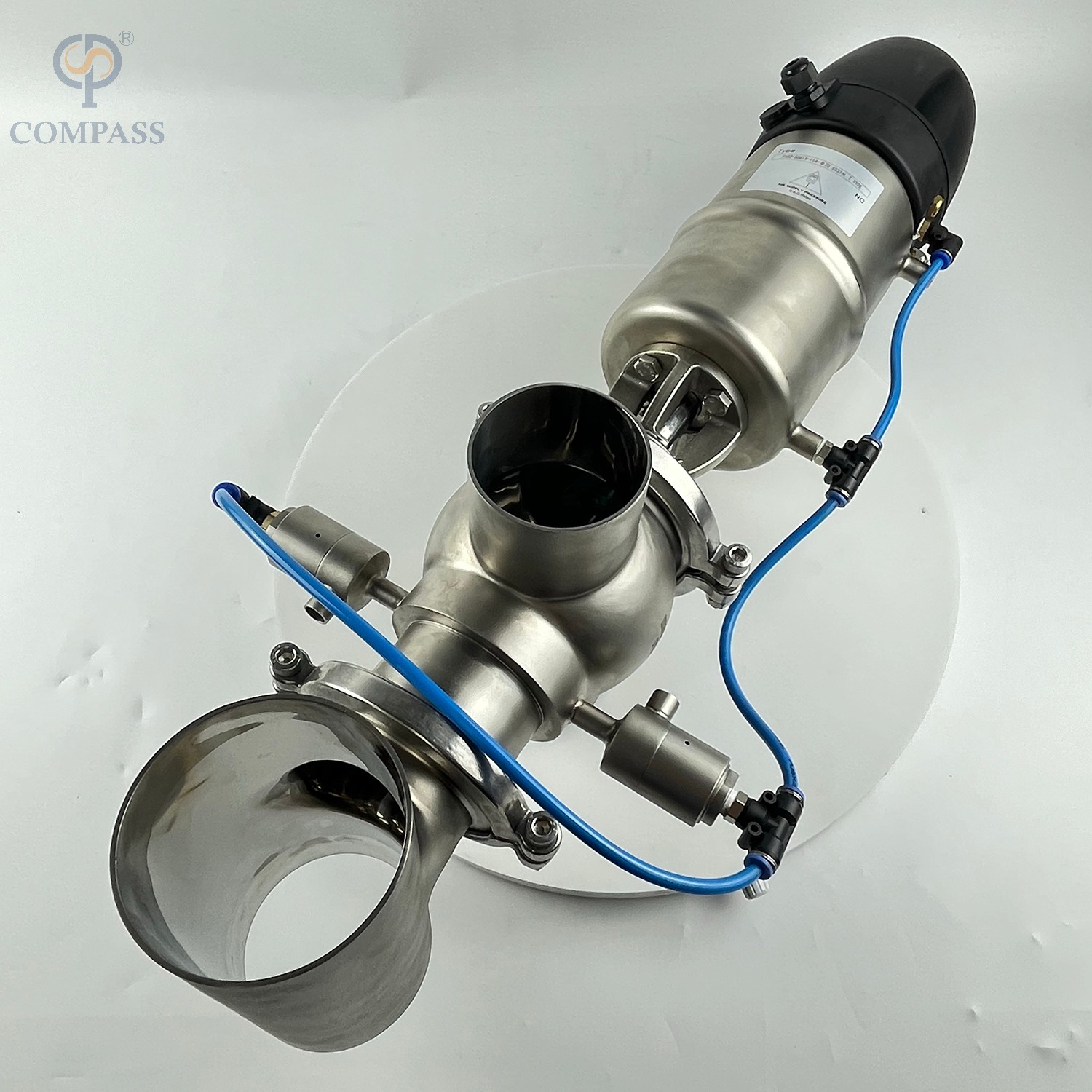

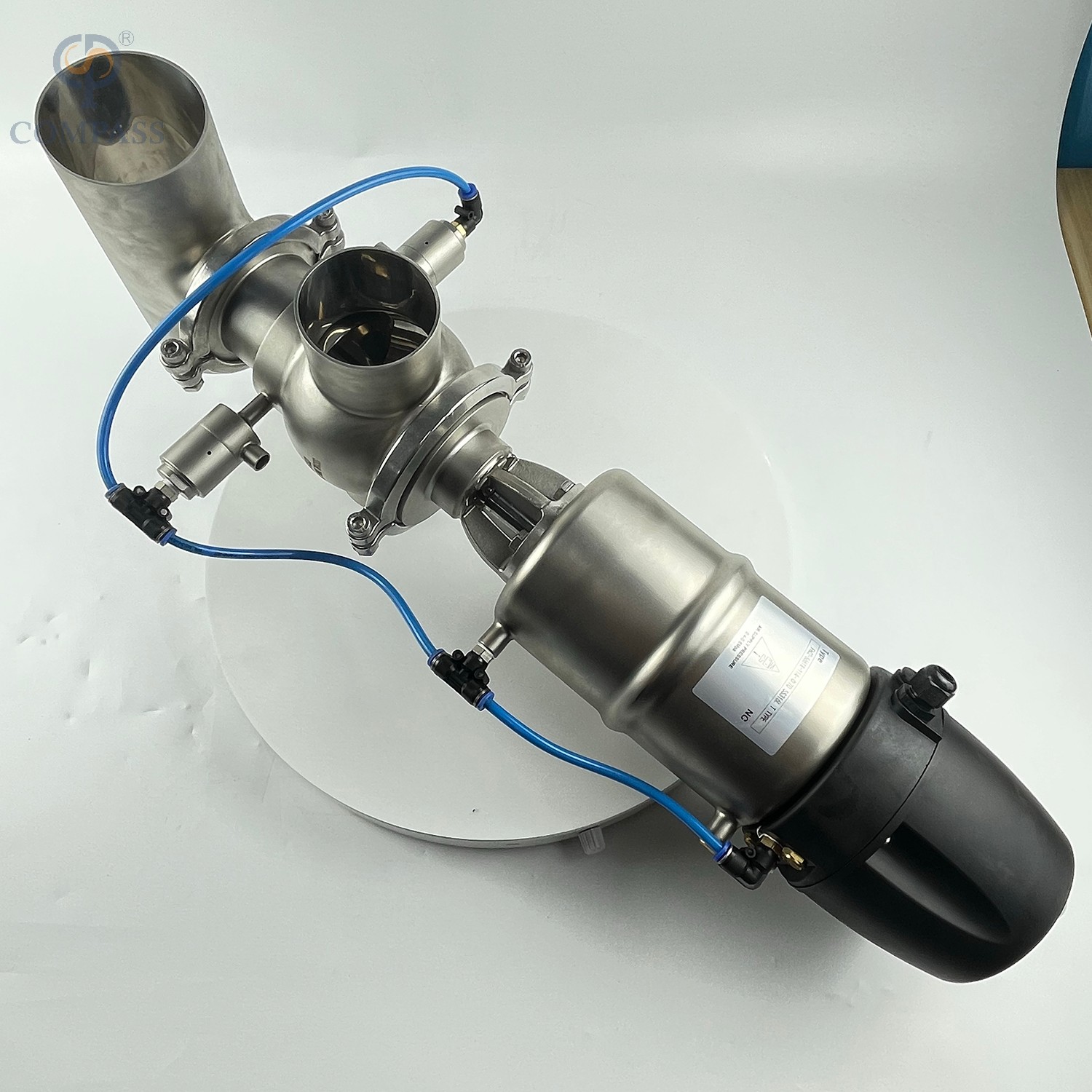

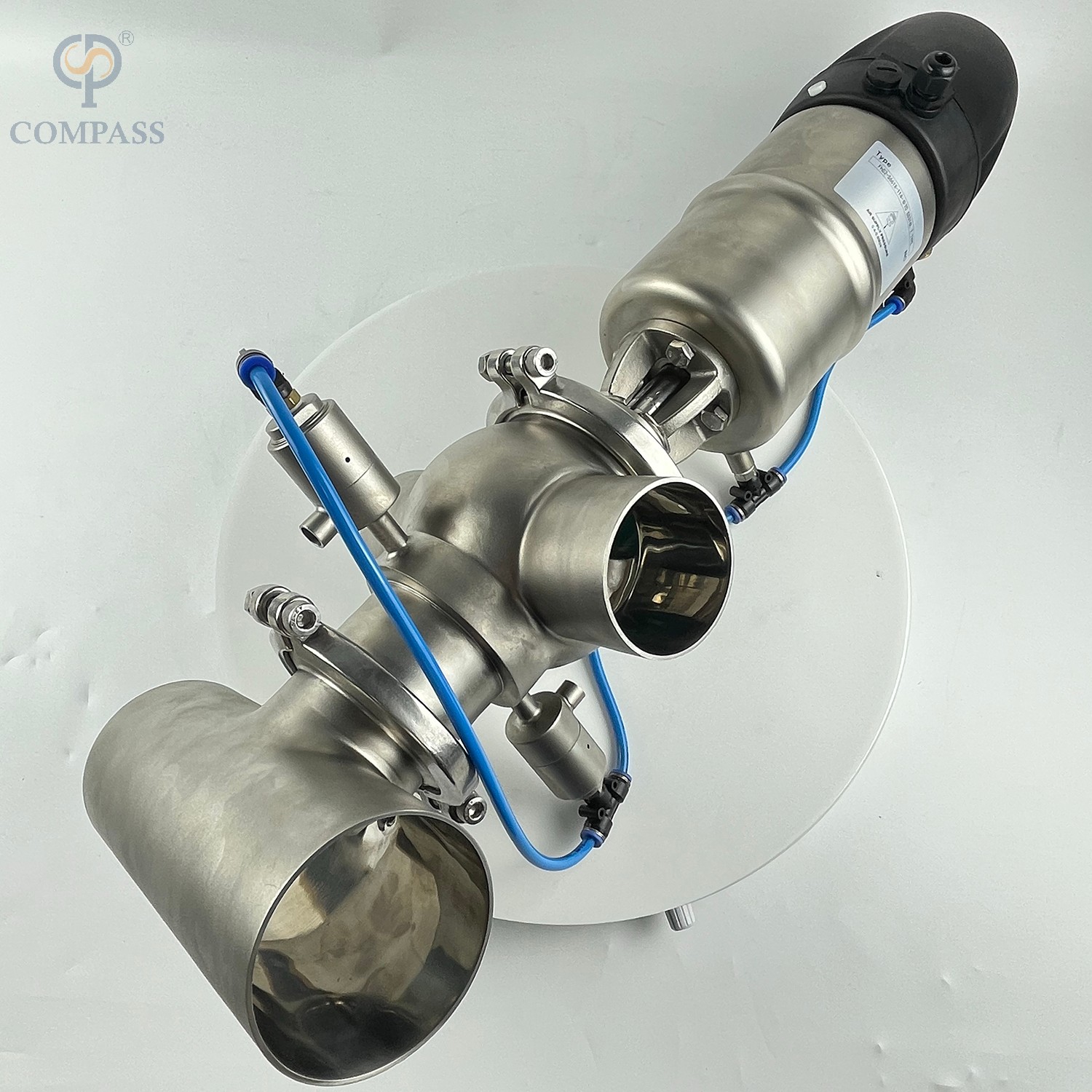

SS316L T22 Интеллектуальный пневматический клапан с двойными седлами и защитой от смешивания

Применение
Эта конструкция предназначена для обеспечения смешивания продуктов и обнаружения утечек, когда два разных продукта проходят через один и тот же клапан, и может заменить использование двухседельного антисмешивающего клапана. Он широко используется в производстве пива, напитков, молочных продуктов, продуктов питания, фруктовых соков, фармацевтических препаратов, биологических продуктов, зубной пасты, косметики и т. д.

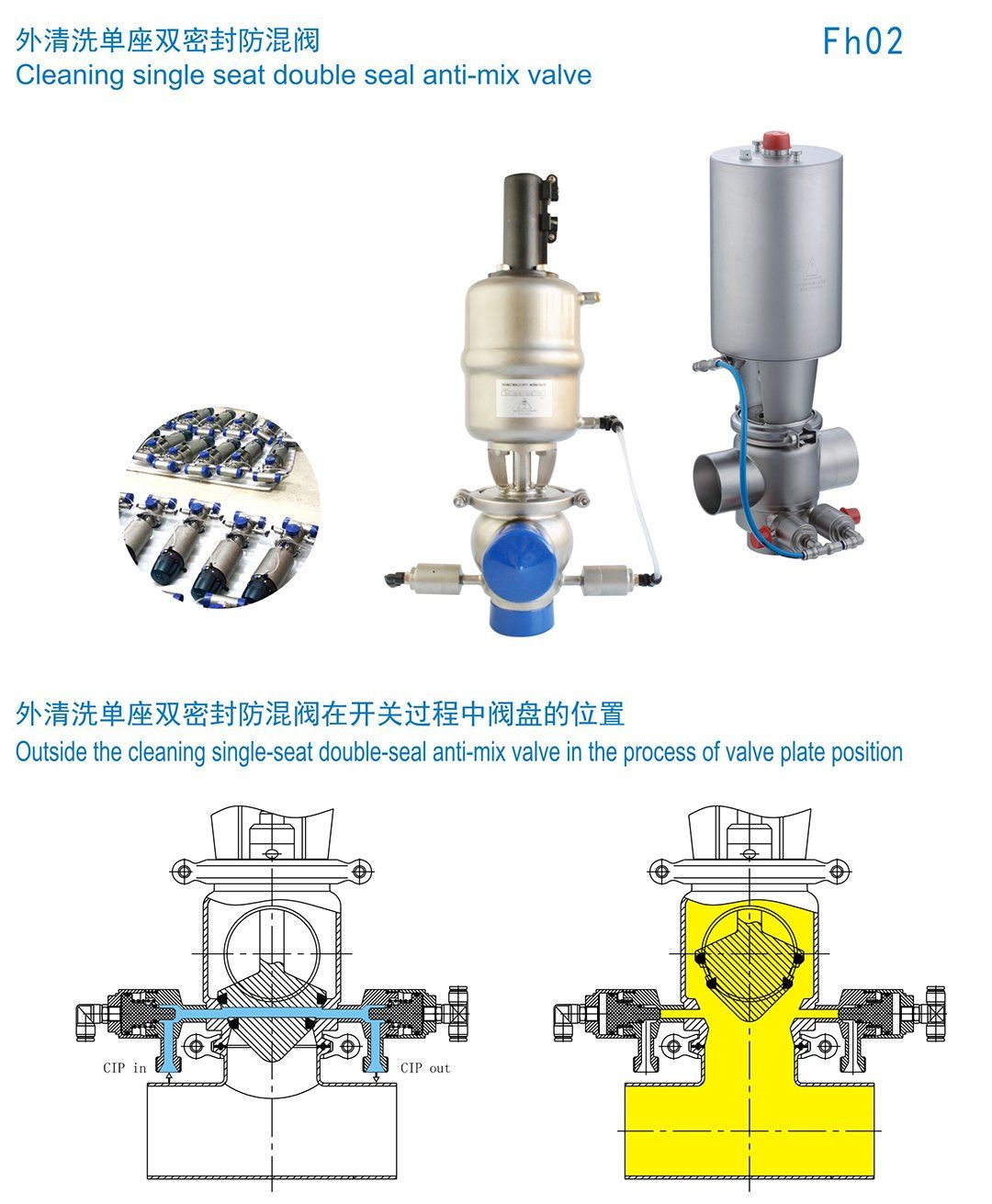

Принцип работы
Этот клапан обычно находится в нормально закрытом (НЗ) состоянии и оснащен двумя небольшими пневматическими клапанами. Обычно он находится в нормально открытом (НО) состоянии, и ему требуется только подача сжатого воздуха в пневматическую головку для синхронного закрытия двух небольших клапанов. Сердечник главного клапана оснащен двумя независимыми уплотнениями, образующими между двумя уплотнениями камеру обнаружения и очистки утечек. Утечки продуктов могут вытекать из небольших выпускных отверстий клапанов с обеих сторон, а уплотнения можно своевременно заменить. При выполнении очистки CIP направление потока жидкости обращено к квадратному сердечнику сердечника клапана, что позволяет полностью очистить сердечник основного клапана (с конусом на сердечнике основного клапана) и сделать внешний клапан CIP нечувствительным к эффекту гидроудара. Он может заменить двухседельный антисмесительный клапан в качестве комплекта клапанов.

Модель:
Ду65-ОД70ММ
Марка продукта:
COMPASS
Код Продукта:
01180201T220201B70

штат:

Количество:



Запрос цены Добавить в корзину

Основной параметр

Стандартный	Смс, дин
Материал контактных деталей	SS304/SS316L (1.4301/1.4404)	Предоставлено от отчета о проверке материала
Материал без контактных деталей	SS304 (1.4301)
Размер	1,5'-4', Ду40-Ду100
Интегрированная комбинация кузовов	T11 00°,T11 90°,T11 180°,T11 270° T12 00°,T12 90° T21 00°,T21 90° T22 00°,T22 90°
Собрать комбинацию кузовов	Т11, Т12, Т21, Т22
Связь	Стыковая сварка, тройной зажим, наружная резьба, внутренняя-наружная резьба, соединение, сварная резьба, фланец
Уплотнение материал	Силикон, EPDM, FKM, буна. Все материалы уплотнений соответствуют FDA21CFR117.2600.
Вариант питания	Датчик положения, контроллер C-top, контроллер C-Top (AS-I)
Переключатель близости	6–36 В постоянного тока, 2 шт. NPN или PNP (опционально)
Входной источник питания	24 В постоянного тока
Максимум Рабочее давление	≤6 бар (87 си)
Давление на подаче воздуха	4~8бар(58~116psi)
Подключение сжатого воздуха	Оборудовать воздушную трубу с воздушным соединителем G1/8'
Диапазон рабочих температур	-10~120°С (14~248°F)
Внешняя обработка поверхности	RA32 ~ 64UIN (0,8 ~ 1,6 м)
Внутренняя обработка поверхности	RA16 ~ 32UIN (0,4 ~ 0,8 м)

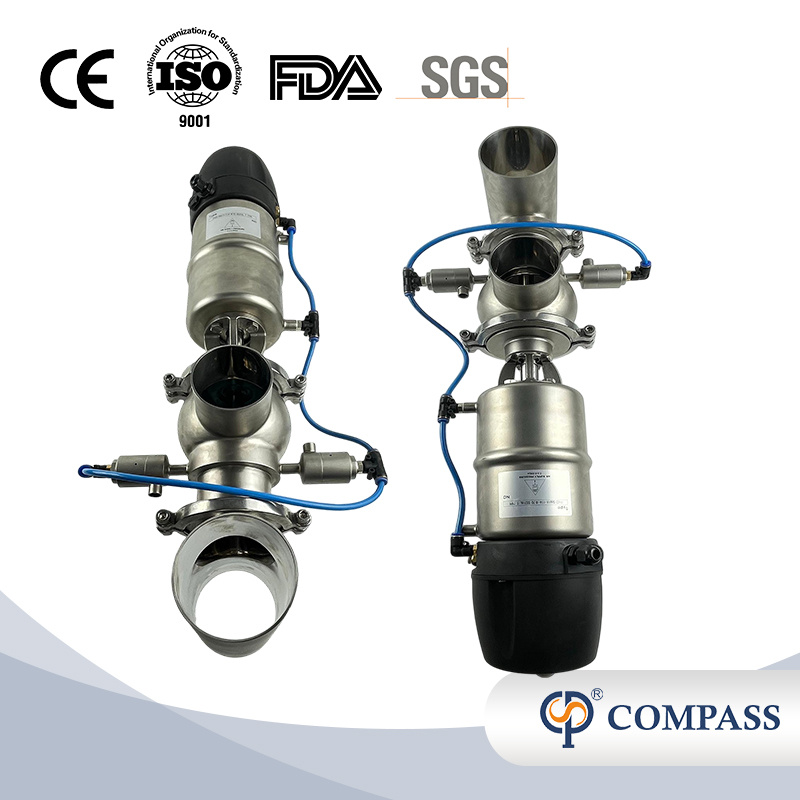

Сертификат	ISO 9001, FDA, SGS, CE
Поддерживать	OEM & ODM приветствуются
Приложение	Пиво, напитки, молочные продукты, продукты питания, фруктовые соки, аптека, биологические препараты, зубная паста, косметика и т. д.
Требования к качеству сжатого воздуха, используемого в приводе	Подключение сжатого воздуха: Внутренняя воздушная труба с воздушным соединителем R1/8'. Максимальный размер частиц: 0,01 мм. Максимальное содержание масла: 0,08 частей на миллион. Точка росы: 10°C или ниже ниже атмосферной температуры. Максимальное содержание воды: 7,5 г/кг.

Параметры

1. Могут быть предоставлены различные стандарты: SMS, DIN 2. Материал контактных частей: SS304 и SS316L
3. Доступны размеры от 1,5 до 4 дюймов, от DN40 до DN100 4. Прокладка может быть из силикона, EPDM, FKM, Buna.
Все материалы уплотнений соответствуют FDA21CFR117.2600
. 5. Соединение может быть стыковым, трехзажимным, с наружной резьбой, с внутренней и наружной резьбой, приварной резьбой, фланцевым или другим по запросу.
6. Питание: датчик положения, контроллер C-top, контроллер C-top (AS-I). 7. Корпус клапана можно настроить.

с широким выбором различных соединений.

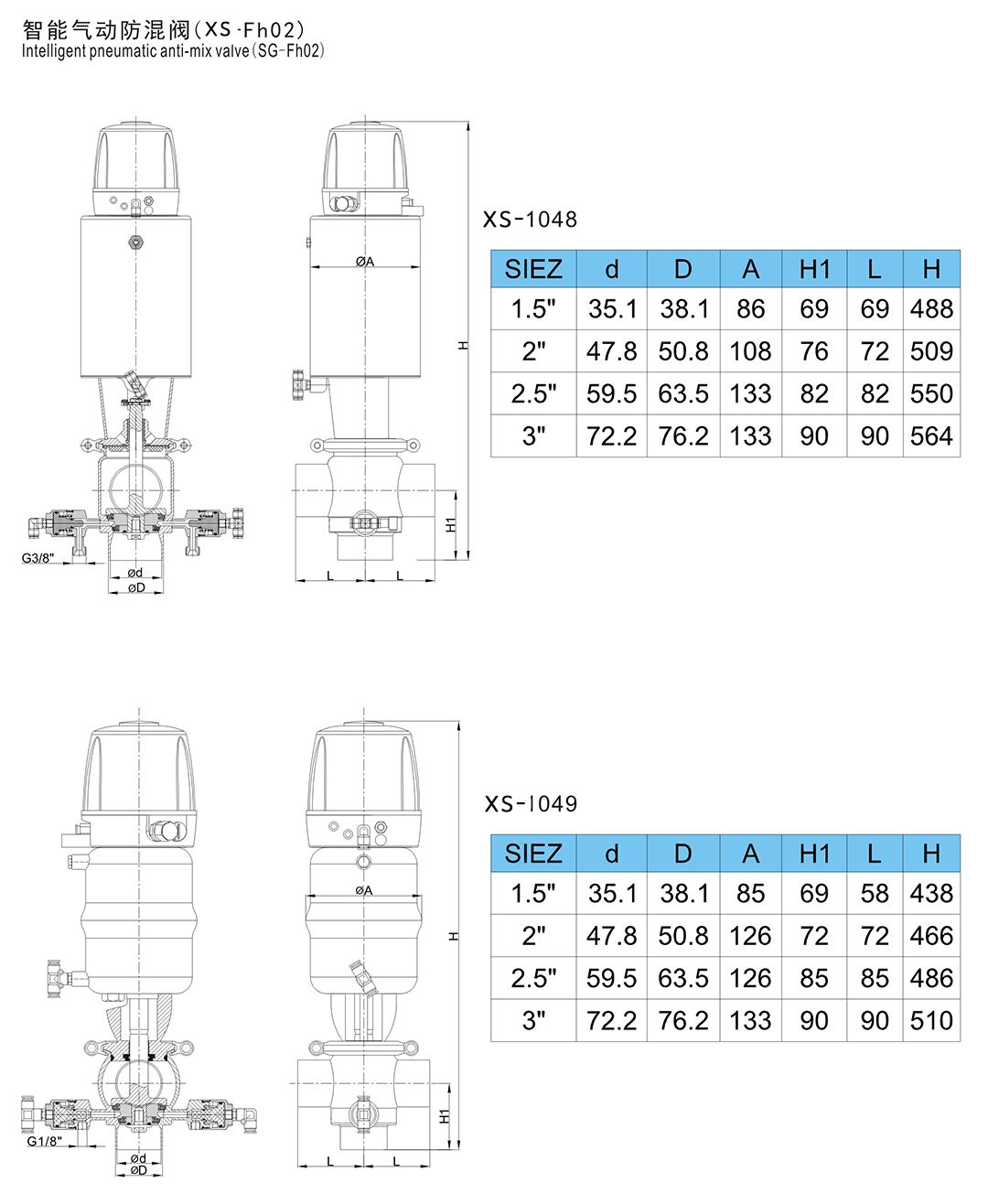

Технические спецификации

Макс. Рабочее давление≤6 бар (87 фунтов на квадратный дюйм). Давление питания для пневмопривода: 4–8 (58 фунтов на квадратный дюйм ~ 116 фунтов на квадратный дюйм). Диапазон температур:

Домашний силикон: -22 ~ 302 °F (-30 ~ 150 °C)

Внутренний EPDM: 14 ~ 230°F (-10~110°C)

Импорт силикона: -40 ~ 392 ° F (-40 ~ 200 ° C)

Импорт EPDM: -13~266°F (-25~130°C)

Буна: 5~212°F (-15~100°C)

ФКМ: 14 ~ 392°F (-10°C~200°C)

Преимущества по сравнению с традиционным дизайном

1. Меньше компонентов
2. Меньше места
3. Более простое обслуживание
4. Отсутствие мертвых зон
5. Отсутствие контакта между сливной системой
и продуктами 6. Очистка сепарационной камеры
не происходит под гидравлическим
давлением и не зависит от состояния оборудования или клапана.

Как сделать заказ?

1. Какая модель, например FH01 или FH02?
2. Какой материал, например, SS304 или SS316L?
3.Какой размер: от 1,5 до 4 и от DN40 до DN100?
4.Какая комбинация корпуса, например T11, T12, T21 или T22?
5. Что такое управляющая головка, например, сигнал 24 В или 4-20 мА?
