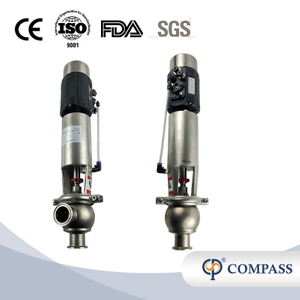

Гигиенический микроклапан из нержавеющей стали

Применение: Этот клапан имеет два типа: электропневматический регулирующий клапан и ручной регулирующий клапан, используемый в системе автоматического управления для контроля давления, емкости, температуры и уровня резервуара.

Модель:
Ду25, Ду40, Ду50, Ду65, Ду80, Ду100, Ду125
Марка продукта:
XUSHENG
Код Продукта:
D10000010001

штат:

Количество:



Запрос цены Добавить в корзину

Описание продукта

Техническое описание:

Номинальный диаметр	Ду25-Ду125,1'-5'
Связь	Сварка, зажим, резьба, в соответствии с подключением к трубопроводу
Номинальное давление	PN≤1,0 МПа
Уплотнения плунжера клапана	Металлическое или мягкое уплотнение
Характеристики	Равнопроцентный или линейный
Коэффициент измерения	Макс. DN50-DN65 и выше 30:1
Диапазон температур	-10~150 градусов Цельсия

Справочник по выбору Данные:

Размер DIN	СМС/3А	Расход Kvs м³/ч	Площадь привода см²	Эффективное расстояние мм	рабочий диапазон пневматического(NC)
					5 бар	10 бар
DN15	1/2'	1.6	120	7.5	1,7~2,1
		2.5			1,7~2,1
Ду20	3/4'	4			1,7~2,1
Ду25	1'	6.3	240	15	0,3~1,1	0,9~3,3
		10			0,3~1,1	0,9~3,3
DN40	1,5'	10	240	15	0,6~2,2	0,9~3,3
		16			0,6~2,2	0,9~3,3
		25			0,6~2,2	0,9~3,3
DN50	2'	16	240	15	0,6~2,2	0,9~3,3
		25			0,6~2,2	0,9~3,3
		35	350		1,4~2,3	2.1~3.3
DN65	2,5'	25	350	15	1,4~2,3	2.1~3.3
		35			1,4~2,3	2.1~3.3
		60			1,4~2,3	2.1~3.3
DN80	3'	35	350	15	1,4~2,3	2.1~3.3
		60			1,4~2,3	2.1~3.3
		80			1,4~2,3	2.1~3.3
DN100	4'	60	350	15	1,4~2,3	2.1~3.3
		100			1,4~2,3	2.1~3.3

Требования к качеству сжатого воздуха, используемого в приводе

Подключение сжатого воздуха	Воздушная труба с воздушным соединением R1/8'(BSP)
Мин. рабочее давление	0,4 МПа
Максимальное давление подачи воздуха	0,6 МПа
Максимальный размер гранул	0,01 мм
Максимальное содержание масла	0,08 частей на миллион
Точка росы	На 10ºC ниже температуры воздуха или ниже
Макс.Вода Содержание	7,5 г/г
