Основной параметр
Стандартный | Смс, дин |
Материал контактных деталей | SS304/SS316L (1.4301/1.4404) |
Предоставлено от отчета о проверке материала |
Материал без контактных деталей | SS304 (1.4301) |

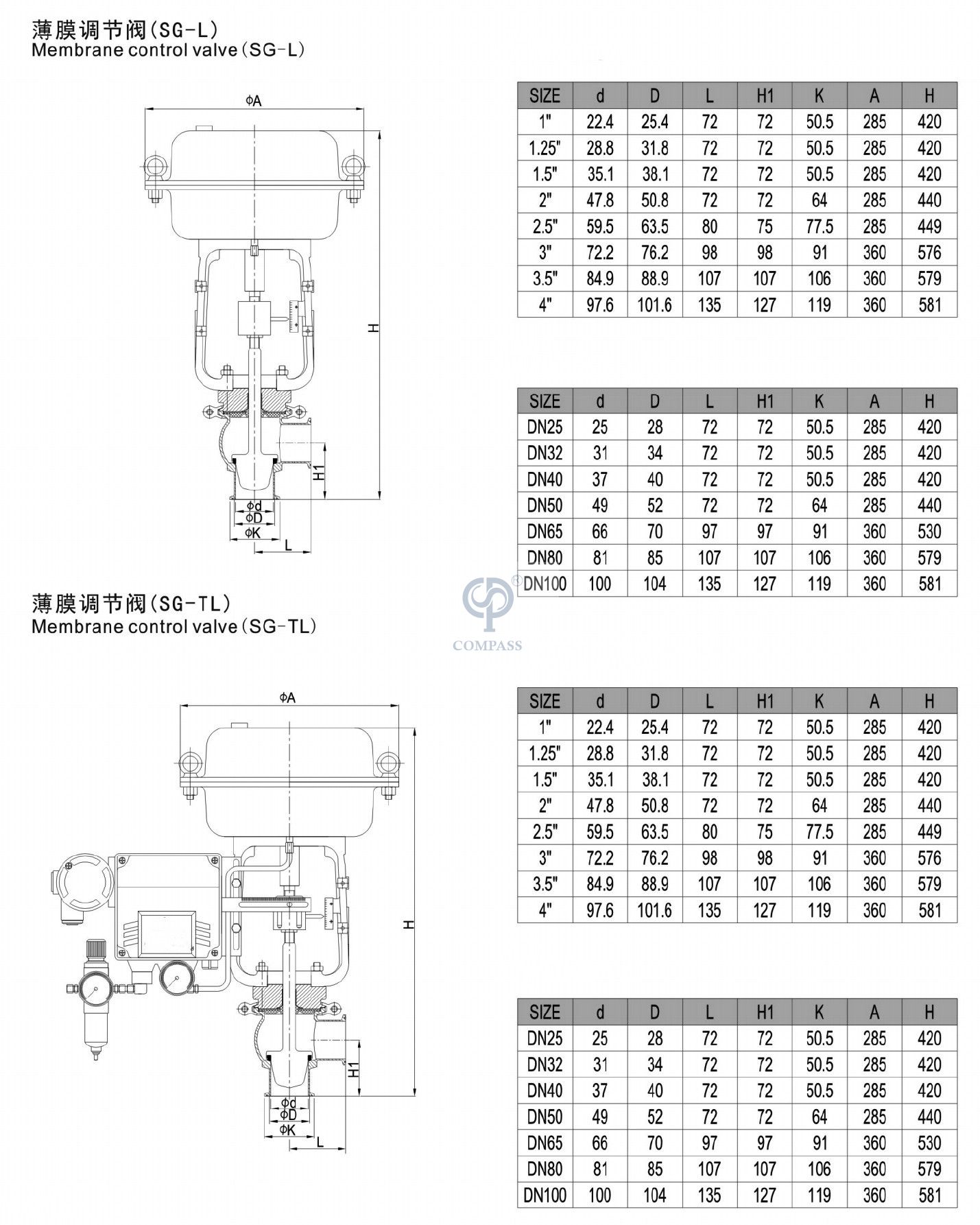

Размер | 1 '-5 ', DN25 до DN125 |
Связь | Сварная сварка, Tri Champ, мужская резьба, женская резьба, союз, фланце |
Уплотнение материал | EPDM, FKM, FPM, Buna, силикон. All Seals Material соответствует FDA21CFR117.2600 |
Вариант диска | Ручная ручка из нержавеющей стали |
SS Пневматический привод (воздух/пружина, воздух/воздух) |
Алюминиевый пневматический привод (воздух/пружина, воздух/воздух) |
Электрический привод (On-Off, регулируемый) |
24 В головки дистанционного управления |
Электричество и пневматическая интеграция 4-20 мА |
Максимум Рабочее давление | ≤10bar (145psi) |
Мин Рабочее давление | 0,2Bar (2,9PSI) |
Давление на подаче воздуха | 5 ~ 8BAR (72,52PSI ~ 116PSI) |
Внешняя обработка поверхности | RA32 ~ 64UI N (0,8 ~ 1,6 м) |
Внутренняя обработка поверхности | RA16 ~ 32UIN (0,4 ~ 0,8 м) |
Температурная диапазон | -20 ~ 130 ºC (-4 ~ 266 ° F) (до уплотнения сиденья) |
Сертификат | ISO 9001, FDA, SGS, CE |
Поддерживать | OEM & ODM приветствуются |
Приложение | Широко используется для алкоголя, фармацевтических препаратов, пищи и обработки воды и так далее |
Рабочий принцип
Ввод сигнала: система управления отправляет сигнал 4-20 мА в локатор.
Сравнение позиций: локатор получает сигналы обратной связи и вычисляет отклонения, сравнивая их с установленными значениями.
Пневматический выход: локатор регулирует выходное давление воздуха, чтобы управлять тонким пленкой.
Регулировка положения клапана: стебель клапана перемещается в целевую позицию, а сигнал обратной связи обновляется в режиме реального времени, чтобы сформировать управление с закрытым контуром.
Основные преимущества
Высокая точность: позиционер+обратная связь может достичь точности повторяемости ± 0,5%.
Стабильность: Устранение влияния трения и колебаний давления на положение клапана.
Удаленный мониторинг: интеллектуальный локатор поддерживает конфигурацию параметров, диагностику и тревогу неисправности.
Избыточность безопасности: когда есть отключение от газа/электроэнергии, может быть предварительно установлено положение о безопасности неисправностей.
Выбор мер предосторожности
Характеристики клапана: выберите материал тела клапана на основе среды (коррозионность, вязкость), давление/температура.
Типы позиционеров: аналоговый (например, ABB Tzid), интеллектуальный (например, Siemens Sipart PS2).
Сигнал обратной связи: он должен быть сопоставлен с системой управления (аналоговый сигнал или протокол шины).
Требования к доказательству взрыва: Сертифицированные продукты для взрыва (такие как Ex D IIC T6) должны быть отобраны для опасных сред.
Как заказать клапан регулятора потока санитарной диафрагмы?
1. Какой стандарт, такой как DIN, SMS?
2. Какой материал, такой как SS304 или SS316L?
3. Какой размер, размер от 1 'до 5 ' и от DN25TO DN125?
4. Какой тип привода, такой как ручной, пневматический привод, алюминиевый привод, электрический привод, 24V управляющая головка, т?
5. Какое соединение, такое как Butt-Weld, Tri-Clamp, мужской нагрузчик, женский нагрузчик, Union или Flance?
