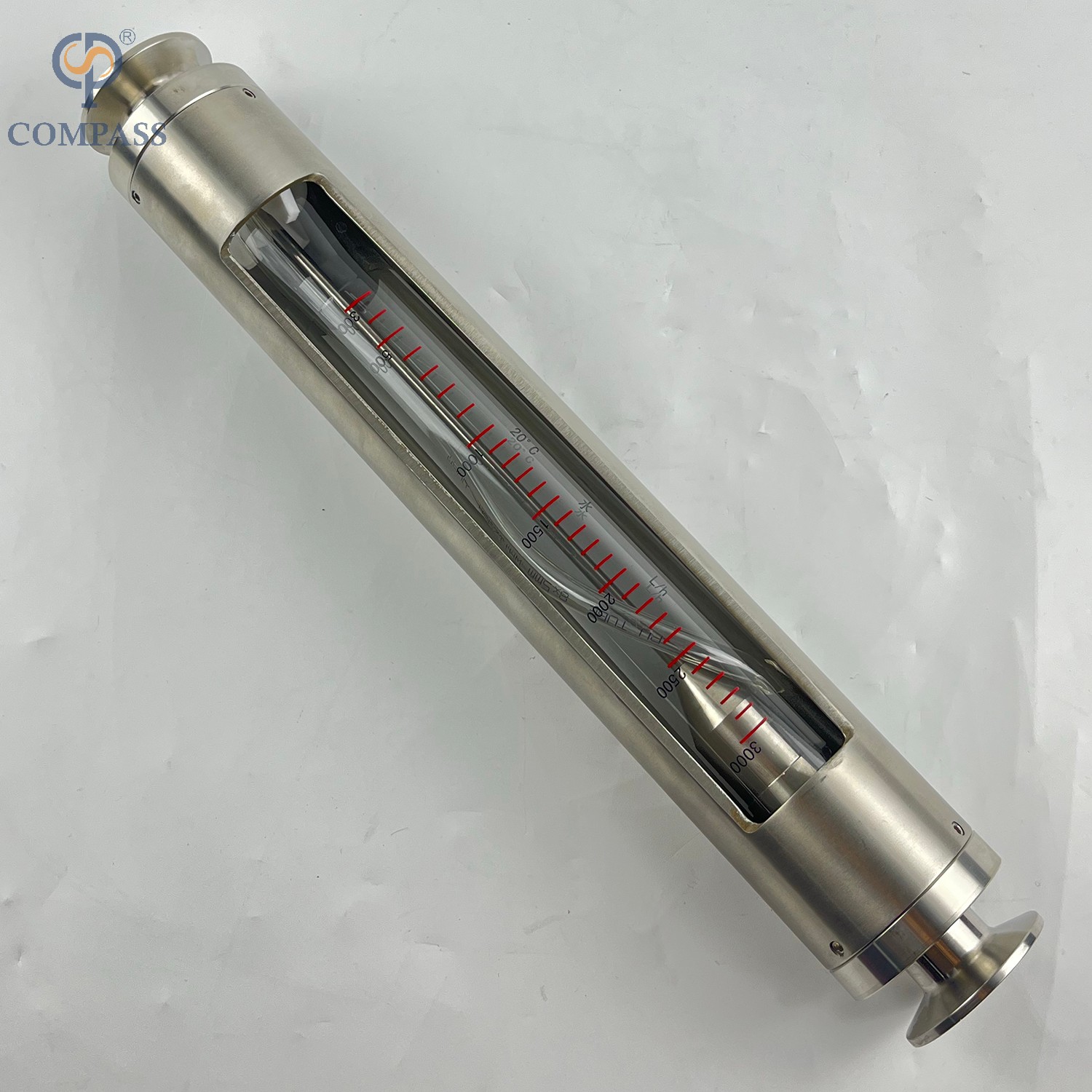

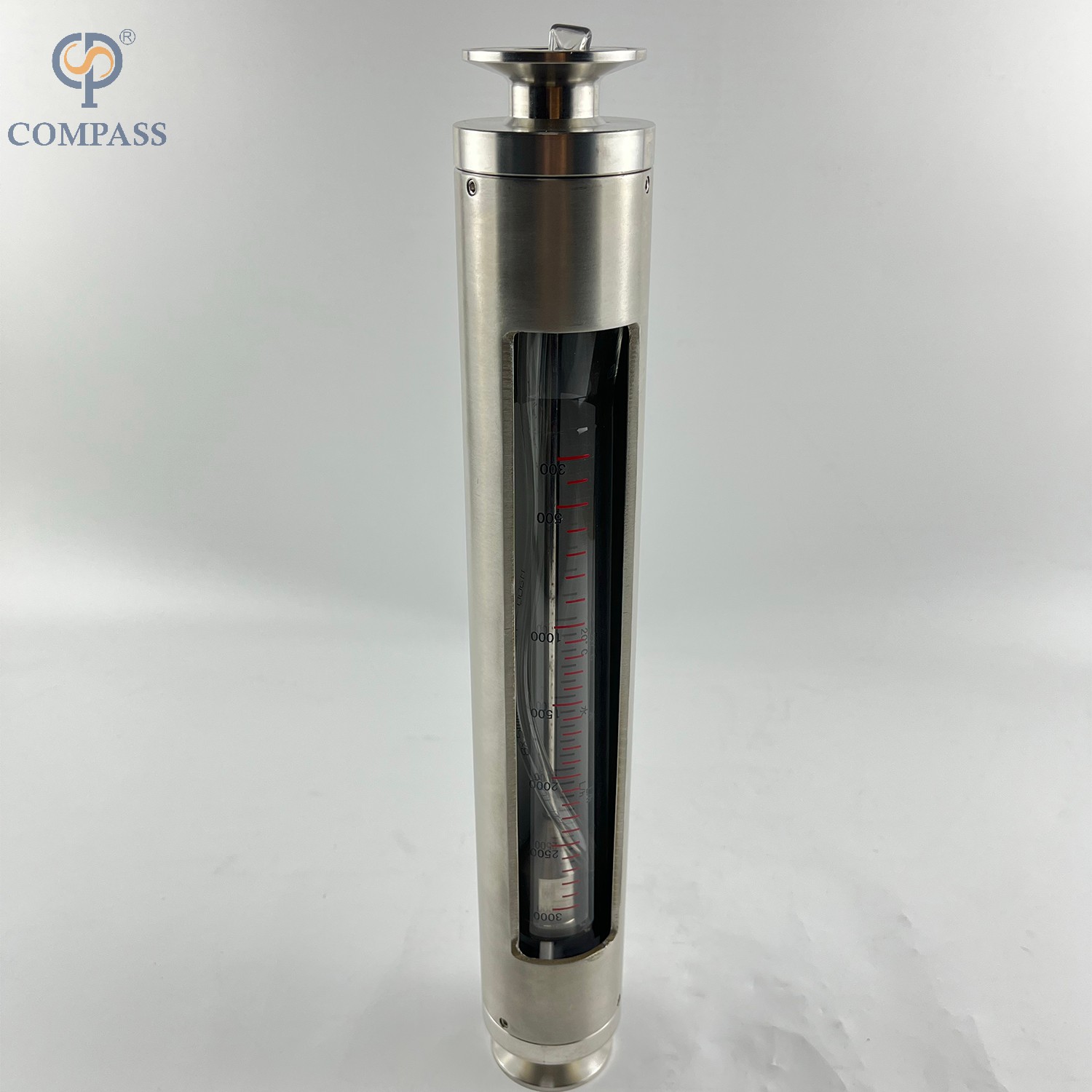

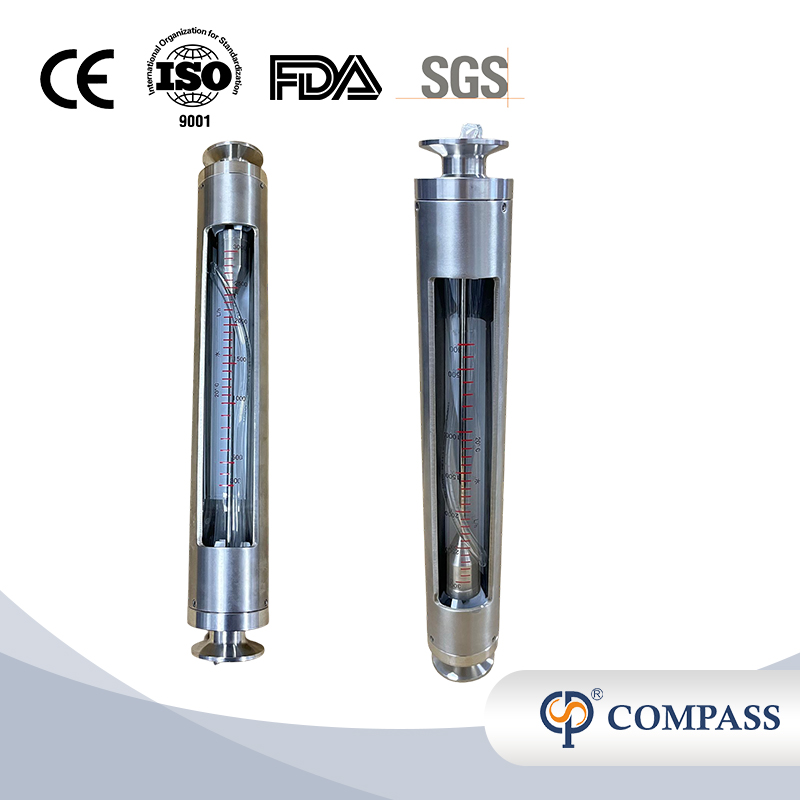

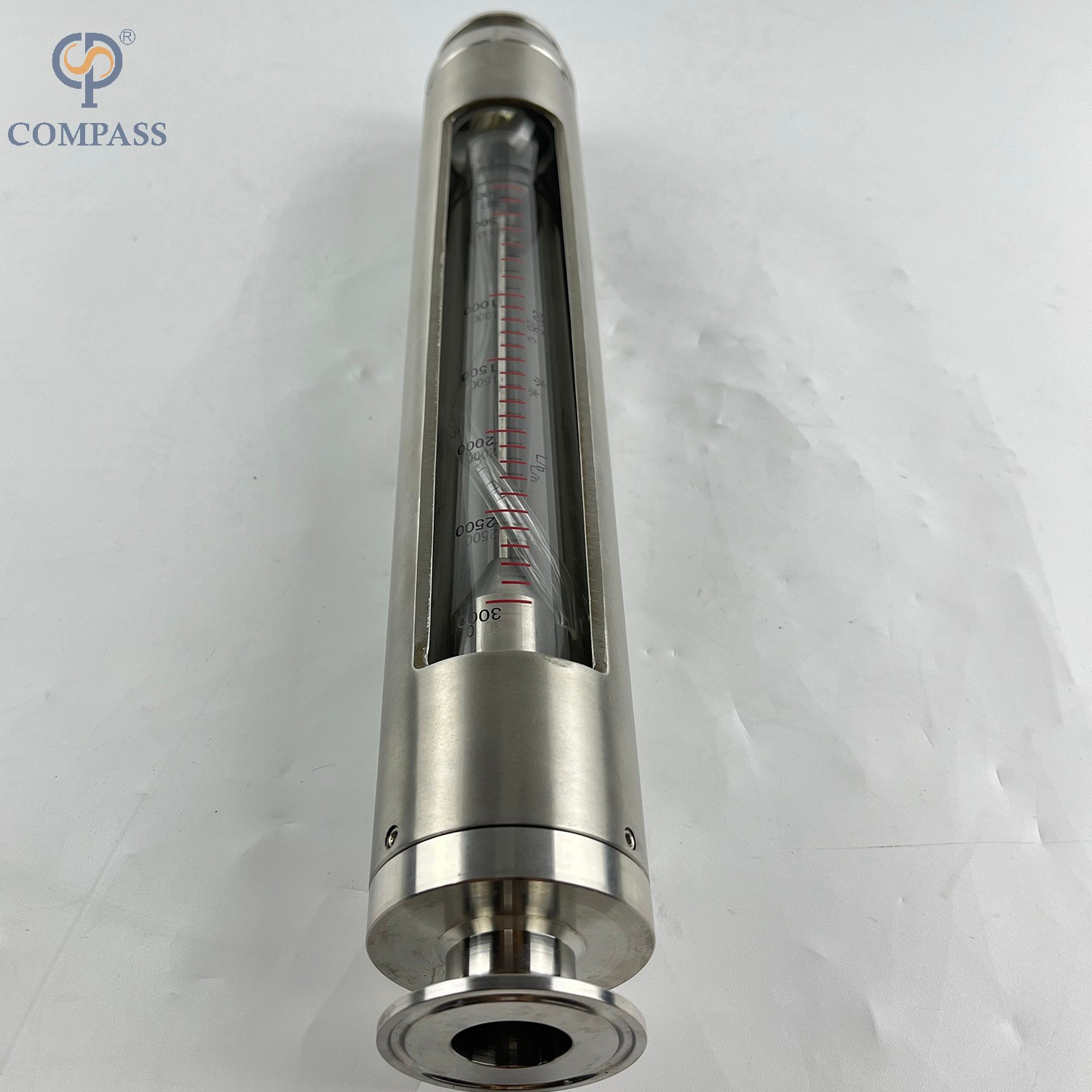

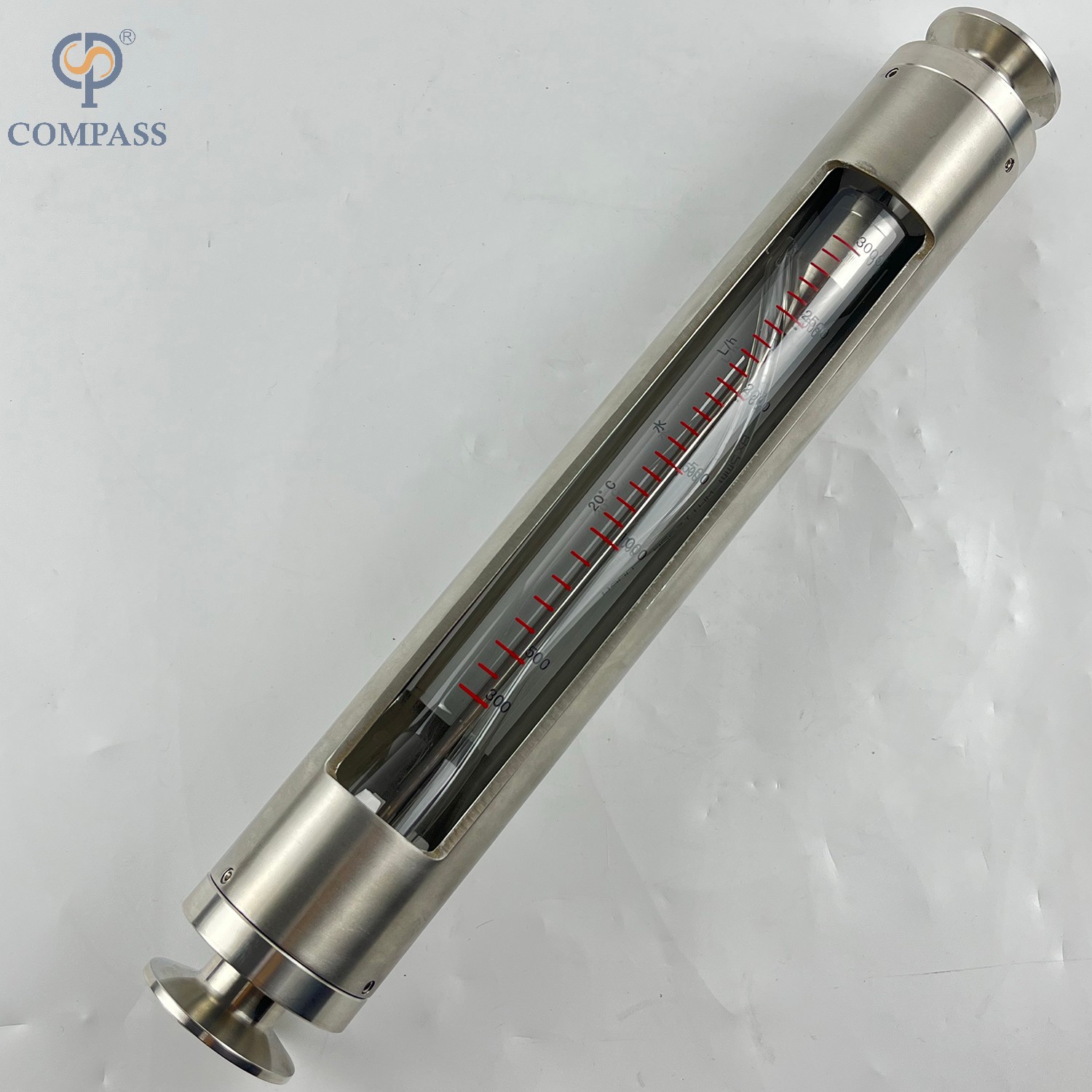

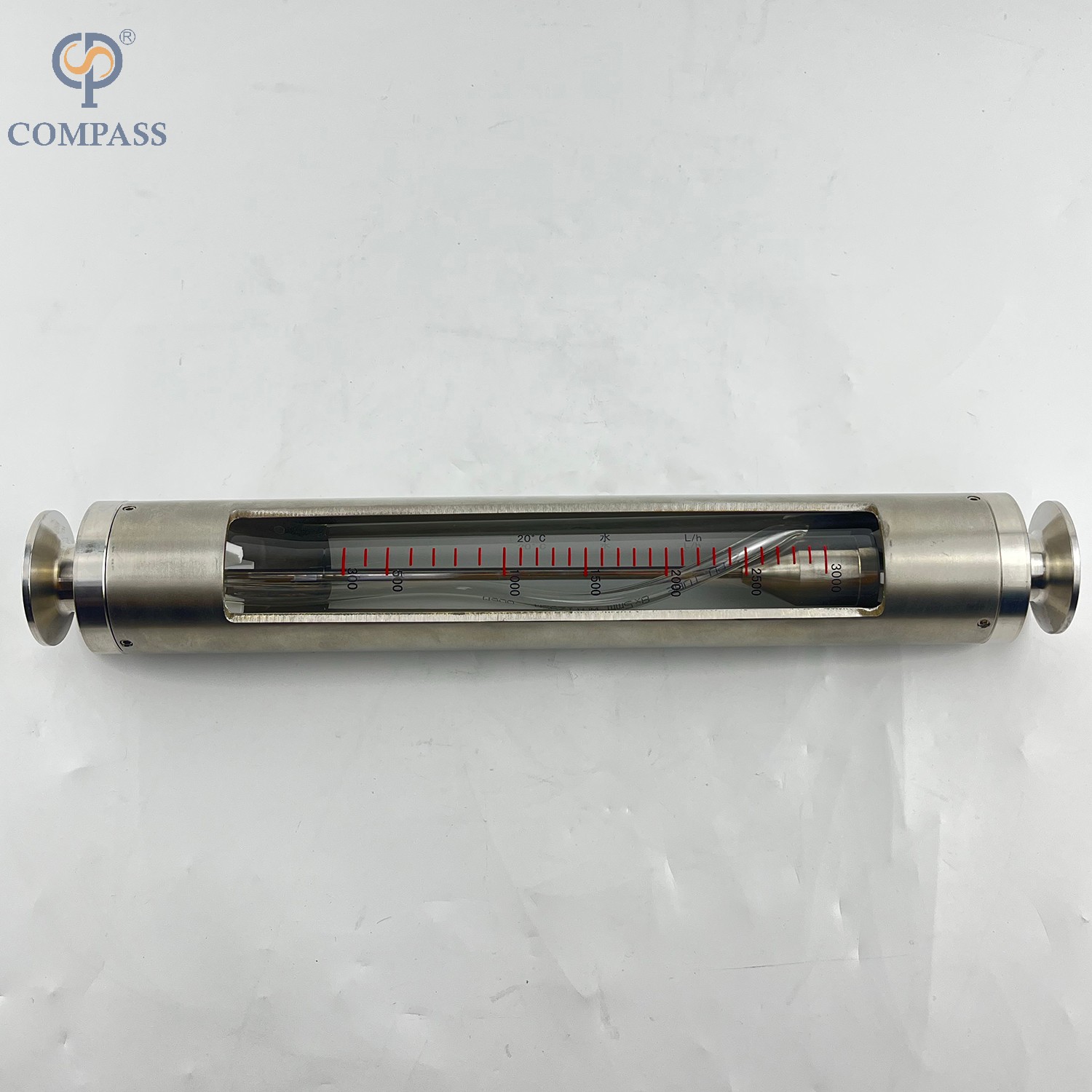

Санитарные SS316 Lzb-K30 стеклянный роторный расходомер

Основным измерительным компонентом этого устройства является вертикально установленная коническая стеклянная трубка, узкая внизу и широкая вверху, а также поплавок, который может перемещаться вверх и вниз внутри. Когда жидкость течет вверх через коническую стеклянную трубку, между верхней и нижней частью поплавка создается разница давлений, в результате чего поплавок поднимается под этим перепадом давления. Когда восходящая сила, выталкивающая сила и вязкая подъемная сила, действующие на поплавок, равны силе гравитации поплавка, поплавок достигает сбалансированного положения. Следовательно, существует пропорциональная зависимость между расходом жидкости, проходящей через расходомер со стеклянным ротором, и высотой, на которую поднимается поплавок, что соответствует площади поперечного сечения расходомера. Таким образом, высота положения поплавка может служить мерой расхода.

Модель:
1'-TC50.5MM
Марка продукта:
2003ALZB-K301W02SB25

штат:

Количество:



Запрос цены Добавить в корзину

Основной параметр

Название продукта	Датчик температуры
Модель	ВСС, ВСС-30/11,ВСС-40/11,ВСС-50/1
Длина вставки	50,8 мм
Связь	Резьба и фланец опционально
Дейл	60/100/150 мм
Диаметр стержня	6 мм
Тип	Радиальный (нижнее подключение) Осевой (заднее подключение) Универсальный
Температура	0~200°С
Приложение	промышленное измерение температуры

Принцип конструкции

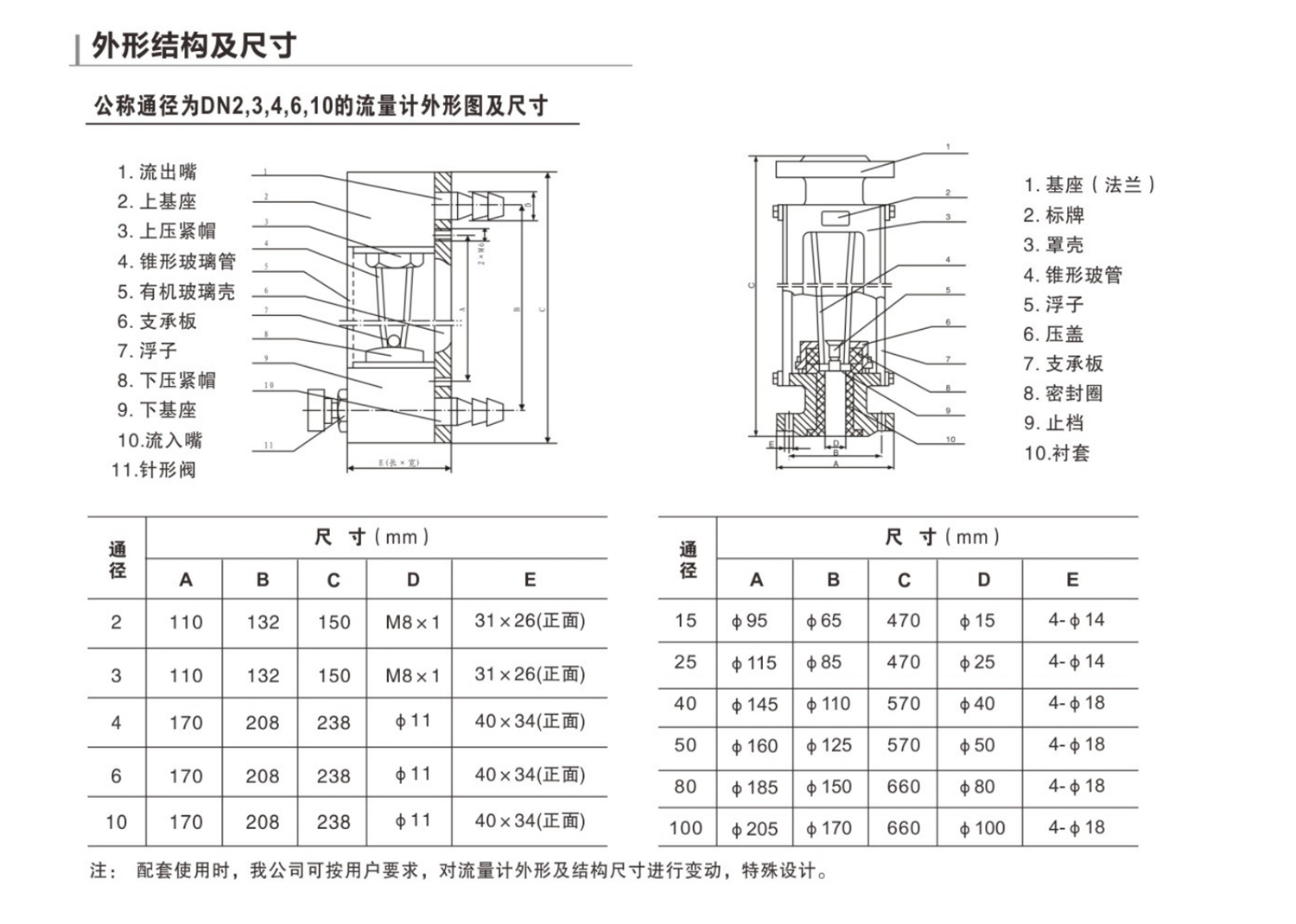

Расходомер в основном состоит из конической стеклянной трубки, расширяющейся снизу вверх, и поплавка, который перемещается вверх и вниз в зависимости от скорости потока жидкости (рис. 3). Когда жидкость течет через коническую трубку снизу вверх, подъемная сила S, создаваемая кинетической энергией жидкости на поплавке, и плавучестью жидкости A заставляет поплавок подниматься. Когда сумма подъемной силы S и плавучести A равна весу G самого поплавка, поплавок находится в равновесии и устойчив на определенной высоте. Шкала на конической трубке указывает значение расхода жидкости.

Назначение

Расходомеры со стеклянным ротором в основном используются в различных отраслях, таких как химическая, нефтяная, легкая промышленность, медицина, удобрения, синтетическое волокно, продукты питания, красители, защита окружающей среды, а также в научных исследованиях для измерения расхода однофазных непульсирующих (жидких или газообразных) жидкостей. Расходомер с коррозионностойким стеклянным ротором в основном используется для определения расхода агрессивных жидкостей и газовых сред, таких как сильные кислоты, сильные основания, окислители, сильные окисляющие кислоты, органические растворители и другие агрессивные газы или жидкие среды.

Основные характеристики

Низкая потеря давления
Надежная работа
Простая конструкция, простота установки и
дешевизна использования

Как заказать?

1. Какая модель?
2. Какой материал, например, SS304 или SS316L?
3. Какой размер: от 1,5 до 4 и от DN40 до DN100?
4.Какая комбинация корпуса, например T11, T12, T21 или T22?
