Основной параметр
Стандартный | Смс, дин |
Материал контактных деталей | SS304 (1.4301)/SS316L (1.4404) | Предоставлено от отчета о проверке материала |
Материал без контактных деталей | SS304 (1.4301) |
Размер | CPS-ARO-50 |
Материал диафрагмы | Трехслойный +Диафрагма |
Максимальное давление на впуске | 120 фунтов на квадратный дюйм |
Максимальное давление подачи | 10 фунтов на квадратный дюйм |
Максимальное давление нагнетания | 120 фунтов на квадратный дюйм |
максимальная скорость потока | 172,0 галлонов в минуту |
Максимальный размер частиц | 1/4 дюйма |
Основной принцип работы
Пневматический привод: Сжатый воздух подается в одну из двух камер насоса через клапан.
Движение диафрагмы: сжатый воздух, попадающий в камеру, толкает диафрагму с одной стороны к центру корпуса насоса (ход нагнетания), тем самым сжимая подключенную камеру для жидкости и вытесняя жидкость. При этом диафрагма с другой стороны подтягивается шатунным механизмом и отходит от центра (ход всасывания), создавая в своей жидкостной камере разрежение и всасывая жидкость.
Автоматический реверс: когда диафрагма на стороне нагнетания перемещается до конца своего хода, клапан распределения воздуха автоматически переключается, направляя сжатый воздух на другую сторону камеры. Итак, диафрагма на стороне нагнетания начала всасывать, а диафрагма на стороне всасывания начала разряжать.
Цикл за циклом: этот процесс непрерывно чередуется, образуя непрерывный и пульсирующий транспорт жидкости.

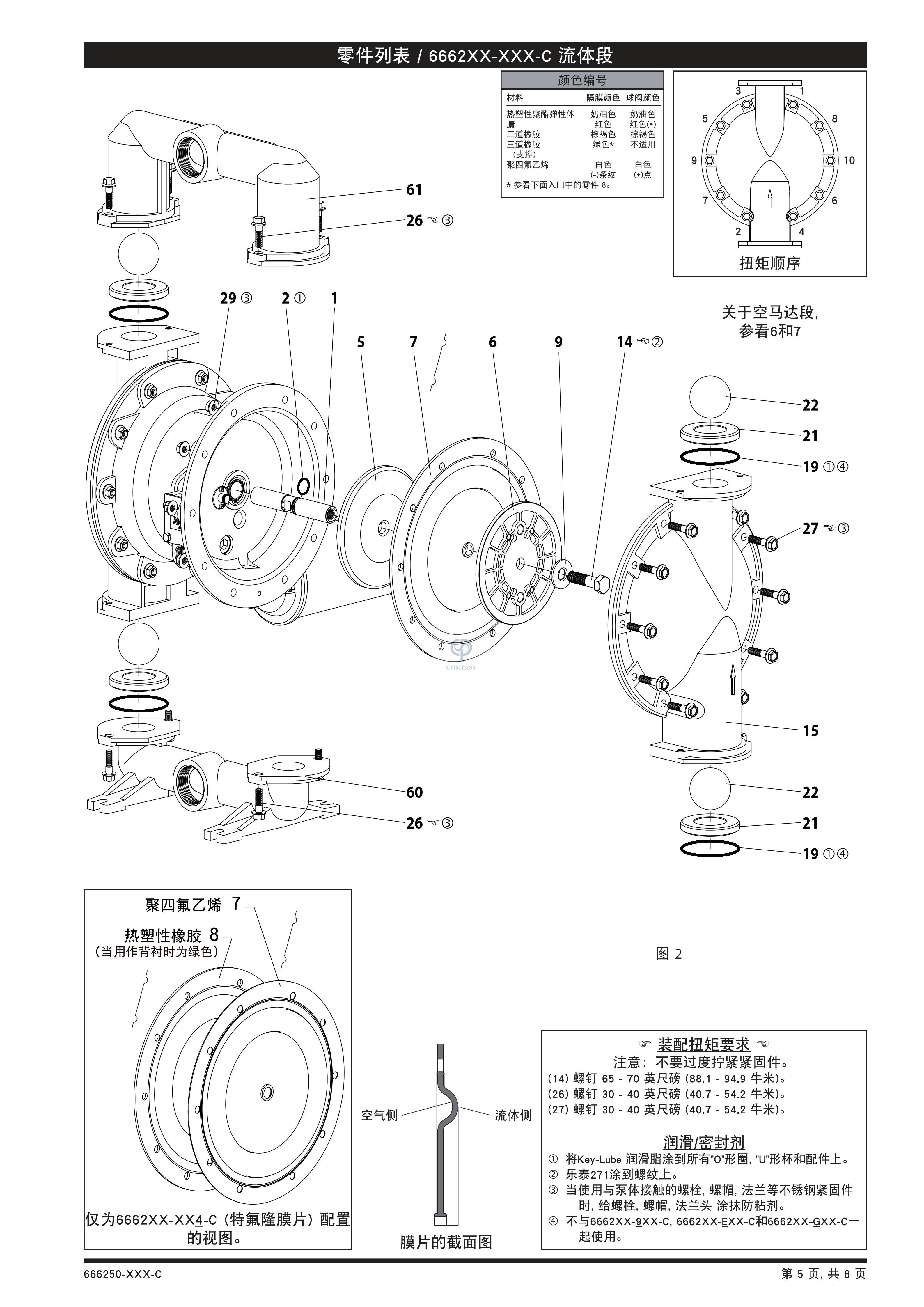

Компоненты и конструкция сердечника.
Диафрагма: уязвимый компонент сердечника, обычно изготовленный из таких материалов, как ПТФЭ, фторкаучук, нитриловый каучук, каучук EPDM и т. д., выбранных в зависимости от коррозионной активности, абразивности и температуры транспортирующей среды.
Газовый клапан: «мозг» насоса. Контролируйте направление потока сжатого воздуха и обеспечивайте автоматическое изменение направления. Распространенные типы включают ползунковый тип, поршневой тип и т. д., которые требуют чувствительных и надежных движений.
Шаровой клапан/седло: компонент, контролирующий однонаправленный поток жидкости. Обычно изготавливается из нержавеющей стали, керамики, инженерного пластика и т. д. для обеспечения хорошей герметизации и износостойкости.
Корпус насоса: обычно изготавливается из таких материалов, как алюминиевый сплав, нержавеющая сталь (например, 304, 316L), полипропилен или поливинилиденфторид (ПВДФ), чтобы адаптироваться к различным условиям работы и средам.
Часть пневматического двигателя: включая воздушную камеру и шатун привода
Основные особенности и преимущества
Искробезопасность:
Нет двигателя: Нет электрической искры, безопасно для использования в огнеопасных и взрывоопасных средах.
Самовсасывающий режим всухую: позволяет работать на холостом ходу или всухую, не повреждая насос, с высокой способностью самовсасывания.
Регулируемый расход и давление: регулируя давление воздуха или расход впускного клапана, можно плавно регулировать расход и выходное давление насоса (самое высокое давление может достигать давления отключения на выпуске).
Надежность и долговечность:
Отсутствие уплотнения вала. Отсутствие динамического уплотнения, что полностью решает распространенные проблемы с утечками в других насосах.
Чрезвычайно низкая сила сдвига: подходит для транспортировки чувствительных к сдвигу сред, таких как соус, лосьон, живые клетки и т. д.
Может транспортировать среды с высокой вязкостью и твердыми частицами: может плавно транспортировать грязь, клей, краску, керамический раствор и т. д.
1. Какое качество материала? Например, SS304 или SS316L
2. Какие продукты используются для насоса? Например, косметика
3. Какова вязкость продуктов? Например, 10000 сП
4. Какова скорость потока в час? Например, 3000 литров в час
5. Какая напор у насоса? Например, 2,2 кВт
6. Какое напряжение и герц? Например, 380 В/50 Гц/3 фазы
7. Какая марка двигателя?
8. Нужен ли вам шкаф управления частотой и управлением ЧРП или колесная тележка?
9. Сколько вам нужно?
