Теплообменный аппарат плиты 3 этапов нержавеющей стали многошаговый для пастеризации молока
Вы здесь: Дом » Продукты » Теплообменник » Теплообменный аппарат плиты 3 этапов нержавеющей стали многошаговый для пастеризации молока

loading

Поделиться с:
sharethis sharing button

Теплообменный аппарат плиты 3 этапов нержавеющей стали многошаговый для пастеризации молока

Plate type heat exchanger is an efficient heat exchanger composed of a series of metal sheets with a certain corrugated shape stacked together. Thin rectangular channels are formed between various plates for heat exchange. Plate heat exchangers are ideal equipment for heat exchange between liquid liquid and liquid vapor. It has the characteristics of high heat exchange efficiency, small heat loss, compact and lightweight structure, small footprint, wide application, and long service life. Under the same pressure loss, its heat transfer coefficient is 3-5 times higher than that of the tubular heat exchanger, its floor area is one-third of that of the tubular heat exchanger, and its heat recovery rate can be up to 90% or more.
  • 08BBR025T-15

  • XUSHENG & COMPASS

  • 08BBR025T-15

штат:
Количество:

описание из продукт

Пластинчатый теплообменник Xusheng & Compass представляет собой эффективный теплообменник, состоящий из серии металлических листов определенной гофрированной формы, сложенных вместе.Между различными пластинами для теплообмена образуются тонкие прямоугольные каналы.Пластинчатые теплообменники являются идеальным оборудованием для теплообмена между жидкой жидкостью и жидким паром.Он обладает характеристиками высокой эффективности теплообмена, небольшой потери тепла, компактной и легкой конструкции, небольшой занимаемой площади, широкого применения и длительного срока службы.При той же потере давления его коэффициент теплопередачи в 3-5 раз выше, чем у трубчатого теплообменника, площадь его пола составляет одну треть от площади трубчатого теплообменника, а степень рекуперации тепла может достигать 90%. или больше.

Товар

Пластинчатый теплообменник

Тип пластинчатого теплообменника

Съемный пластинчатый теплообменник

(также известный как пластинчатый теплообменник с уплотнительной прокладкой)

Сварной пластинчатый теплообменник

Спиральный пластинчатый теплообменник

Пластинчатый теплообменник

(также известный как сотовый теплообменник)

Форма объединения процессов

Одиночный процесс, многопроцессный процесс, смешанный процесс

Материал контактирующих частей

СС304(1,4301)/СС316Л (1,4404)

Предоставляется отчет о проверке материала

Материал бесконтактных деталей

СС304(1.4301)

Уплотнительный материал

НБР, ЭПДМ, силикон, ФКМ

Все материалы соответствуют FDA21CFR117.2600.

Поток

0,1-1000м³/ч

Тип обменника

Нагрев, охлаждение, испарение, стерилизация и дезинфекция

Одна зона пластинчатого теплообменника

0,02 м², 0,04 м², 0,06 м², 0,08 м², 0,12 м², 0,13 м², 0,15 м², 0,22 м²,

0,24 м², 0,32 м², 0,4 м², 0,65 м², 0,75 м², 0,85 м², 1,54 м², 1,8 м²

Толщина пластины

0,7-1,0 мм

Связь

Союз, тройной зажим, фланец

Макс.Давление

10 бар (145 фунтов на квадратный дюйм)

Рабочее давление

0–6 бар (0–87 фунтов на квадратный дюйм)

Рабочая температура

14 ~ 302°F (-10°C~+150°C)

Температура стерилизации

302°F (150°C)≤30мин

Приложение

Наши пластинчатые теплообменники широко используются в пищевой промышленности и производстве напитков, а также в других отраслях промышленной обработки жидкостей.

Пастеризация Обычное охлаждение и нагрев в таких отраслях, как молочная, пивоваренная, производство напитков, пищевая промышленность и т. д. Нагрев и охлаждение в фармацевтической промышленности.

Технологическая схема пластинчатого теплообменника

1. Из-за особого эффекта гофрированной поверхности пластины жидкость течет по гофрированному каналу.Направление скорости пластинчатого теплообменника постоянно меняется, что приводит к сильному движению концов жидкости при малой скорости потока, тем самым усиливая процесс теплопередачи.Он эффективно улучшает способность теплопередачи и обладает такими выдающимися преимуществами, как компактная конструкция, низкая металлоемкость, гибкость в эксплуатации и длительный срок службы.

2. Процесс теплообменника состоит из множества пластин, собранных в соответствии с определенным процессом и требованиями покупателя.При сборке пластины А и Б располагаются поочередно и образуется сетка.  между пластинами.Уплотнительная прокладка герметизирует холодную и горячую среду в теплообменнике.При этом холодная и горячая среда разумно разделяются без смешивания.Обменник, чтобы добиться желаемого эффекта.

3. Существует множество комбинаций потоков пластинчатых теплообменников, которые реализуются с помощью различных реверсивных пластин и различных сборок.Комбинацию процессов можно разделить на одиночный процесс, многопроцессный процесс и процесс смесителя.

Материал пластины теплопередачи

1. Материалы SS304 и SS316L подходят для агрессивных условий кислотных и щелочных сред, не подходят для хлорид-ионов.

2. Промышленный чистый титан: ЧАЙ для каустической соды, производства соли, низкотемпературного замораживания морской воды и коррозии хлорид-ионов.

3. Сверхнизкоуглеродистая нержавеющая сталь: 00Cr18Ni14Mo2Cu2 для органических растворителей и интеркристаллических растворителей.

и случаи хлорид-ионной коррозии.

Преимущества & Особенность

1. Легко снять и очистить

Пластинчатые теплообменники легко чистить, открутив стяжные болты и сдвинув назад подвижную часть рамы.Затем пакет пластин можно осмотреть, очистить под давлением или при необходимости снять для ремонта.

2. Расширяемый

Очень важной особенностью пластинчатого теплообменника является возможность его расширения.Увеличение требований к теплопередаче означает простое добавление пластин вместо покупки нового теплообменника, что экономит время и деньги.

3. Высокая эффективность

Благодаря прессованным рисункам пластин и относительно узким зазорам достигается очень высокая турбулентность при относительно низкой скорости жидкости.В сочетании с встречным потоком это приводит к очень высоким коэффициентам теплопередачи.

4. Компактный размер

В результате высокой эффективности требуется меньшая площадь теплопередачи, в результате чего теплообменник гораздо меньшего размера, чем потребовался бы для той же работы с использованием других типов теплообменников.Обычно пластинчатый теплообменник занимает от 20 до 40% пространства, необходимого трубчато-корпусному теплообменнику.

5. Температура близкого приближения

Те же характеристики, которые обеспечивают высокую эффективность пластинчатого теплообменника, также позволяют достигать близких температур, что особенно важно в приложениях рекуперации и регенерации тепла.Возможно приближение температуры 0,5°C.

Как сделать заказ на пластинчатый теплообменник

Что  продукт, используемый для пластинчатого теплообменника?например, молоко

Что  температура молока на входе?

Какова температура молока на выходе?

Что  емкость для молока?

Что  температура среды на входе ?

Что  СМИ ?Если среда представляет собой воду, пожалуйста, сообщите нам.

Что  емкость для воды?

Что  Температура стерилизации?

Что такое температура охлаждения или температура нагрева?

Чертеж и Техника

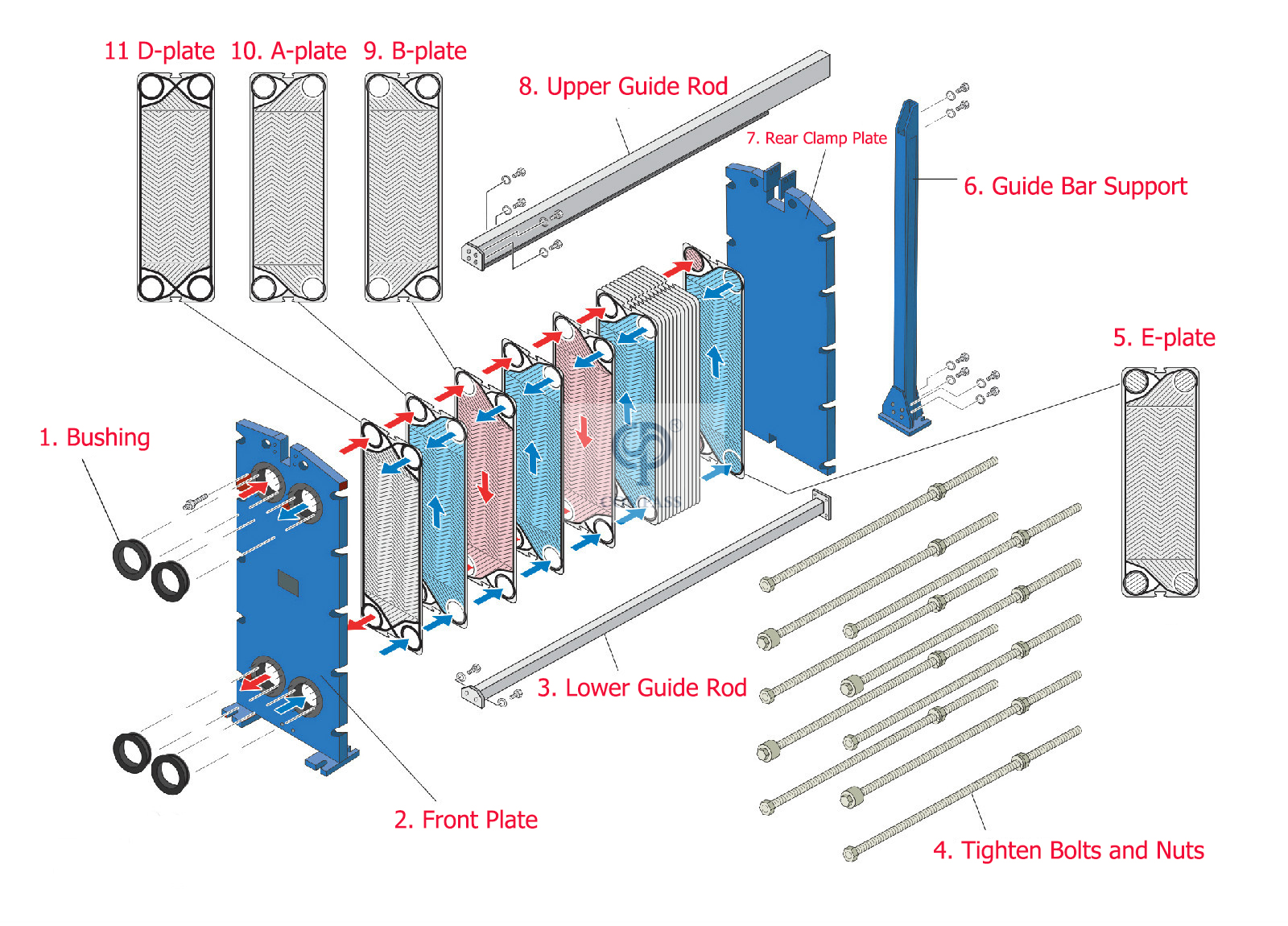

2. 板式换热器组成部分 拷贝


Элемент

Имя

Элемент

Имя

1

втулка

7

Задняя зажимная пластина

2

Передняя пластина

8

Верхний направляющий стержень

3

Нижний направляющий стержень

9

Б пластина

4

Затяните болты и гайки

10

Тарелка

5

E пластина

11

D пластина

6

Поддержка направляющей шины

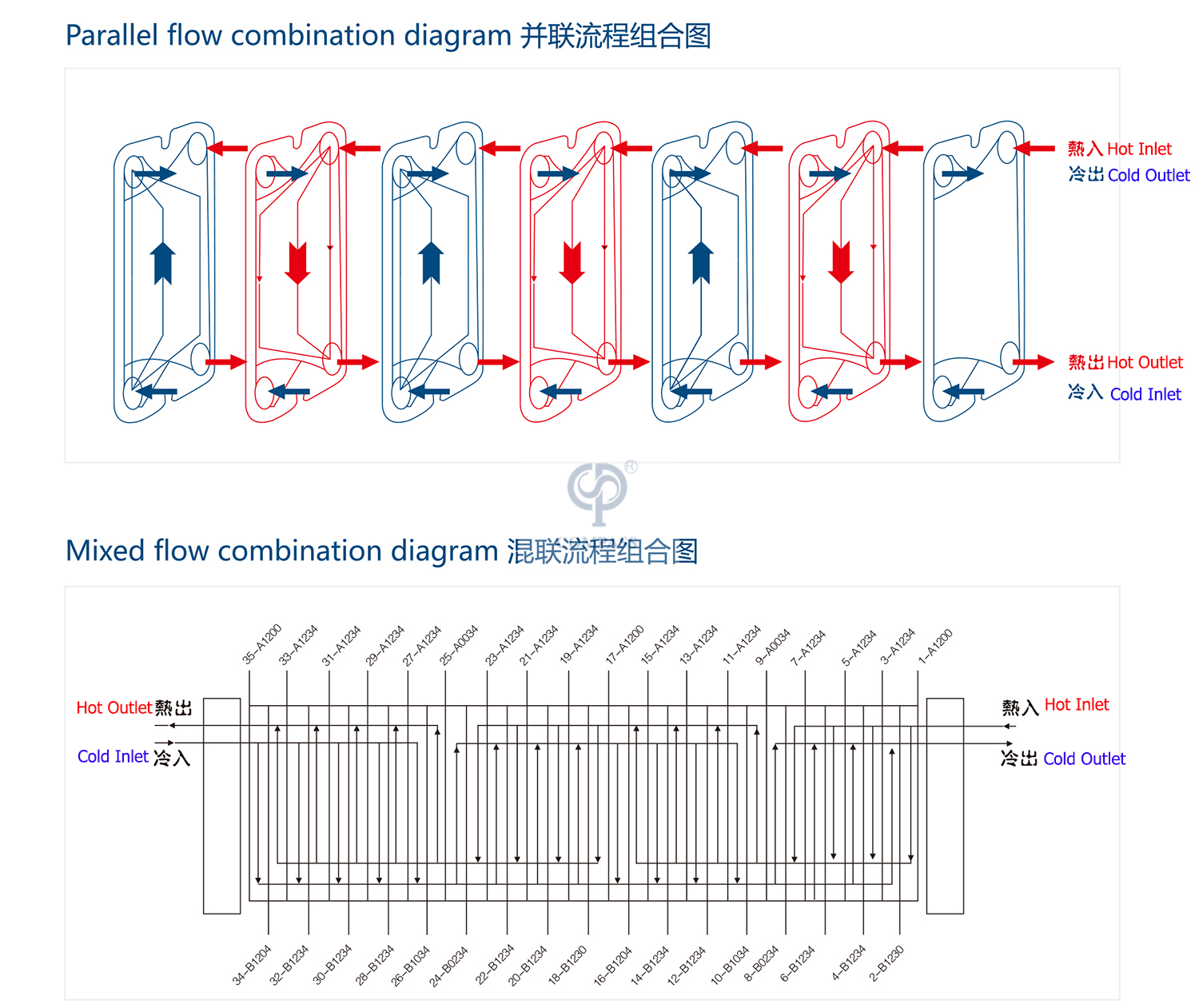

1. 板片展示图


Модель

Размер пластины (мм

Канал

Площадь теплообменника (м²)

Поток (т/ч)

Количество пластин

Размер соединения

СПС-0.06

160*500*0,5

Один канал

1

0.5

17

32мм

СПС-0.06

160*500*0,5

Двойной канал

3

1.5

20+31

32мм

СПС-0.13

200*800*0,4

Двойной канал

5

2.5

15+24

38мм

СПС-0.13

200*800*0,4

Двойной канал

7

3

22+33

38мм

СПС-0.13

200*800*0,4

Двойной канал

10

5

31+46

38мм


Applications


Our plate type heat exchanger is widely used in food and beverage processing.

1. All kinds of dairy products: Fresh milk, milk powder, milk drinks, Yogurt and so on.

2. Vegetable protein drinks: Peanut milk, milk tea, soy milk, soy milk drinks, etc.

3. Juice drinks: Fresh fruit juice, fruit tea and so on.

4. Cool tea drinks: Tea drinks, reed drinks, fruit and vegetable drinks, etc.

5. Seasoning: Soy sauce, rice vinegar, tomato juice, sweet chili sauce, ect.

6. Breweries: Beer, rice wine, wine and so on.



The plate type heat exchanger is applied to other industrial liquid treatment.

Pharmaceutical, printing and dyeing, heating and heat exchange, chemical, power plant, swimming bath heating, petroleum, metallurgy, hot water, ship, machinery, paper, textile, geothermal utilization, environment protection, refrigeration.

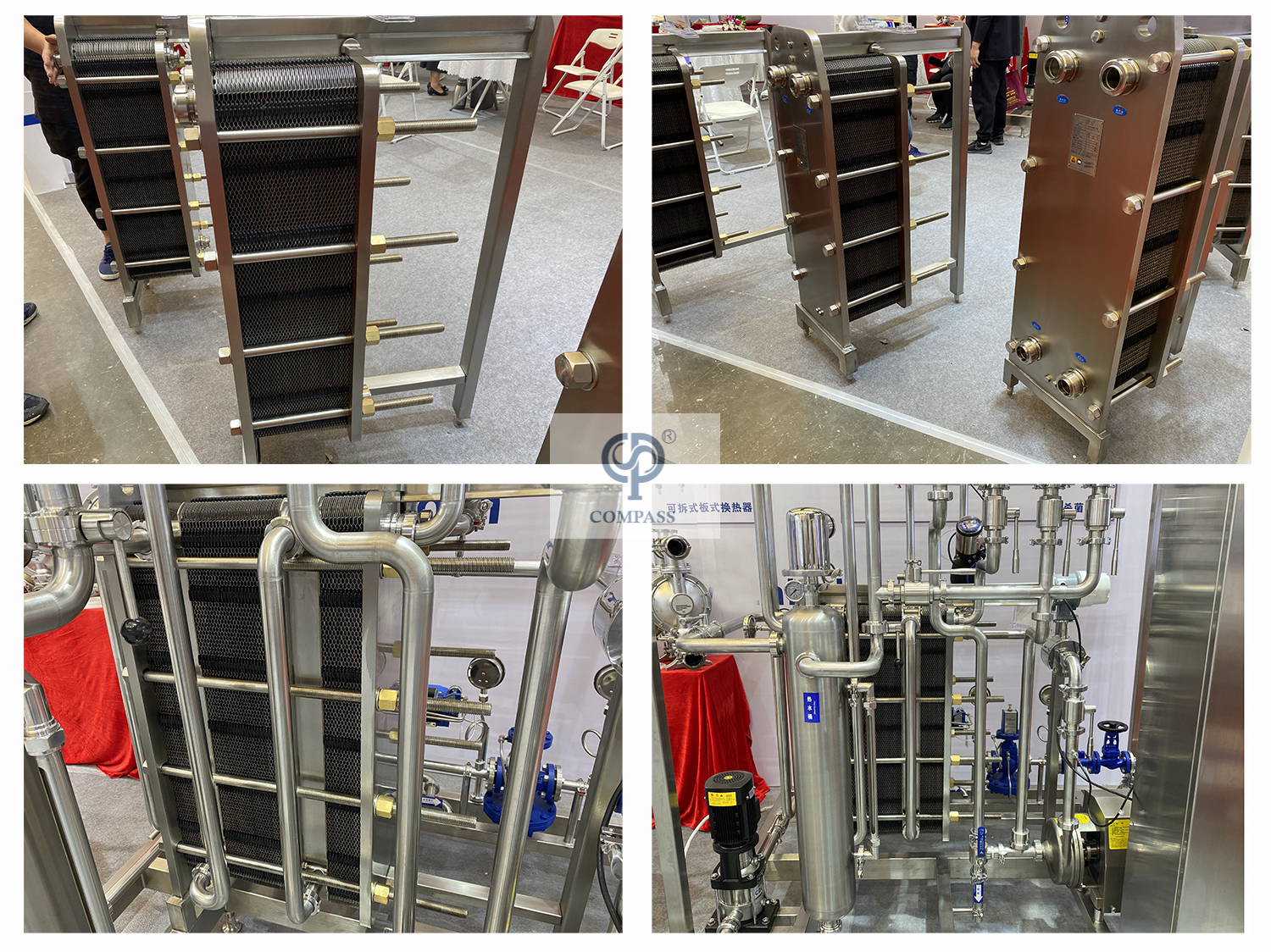

板式换热器 应用场景
