Спецификация

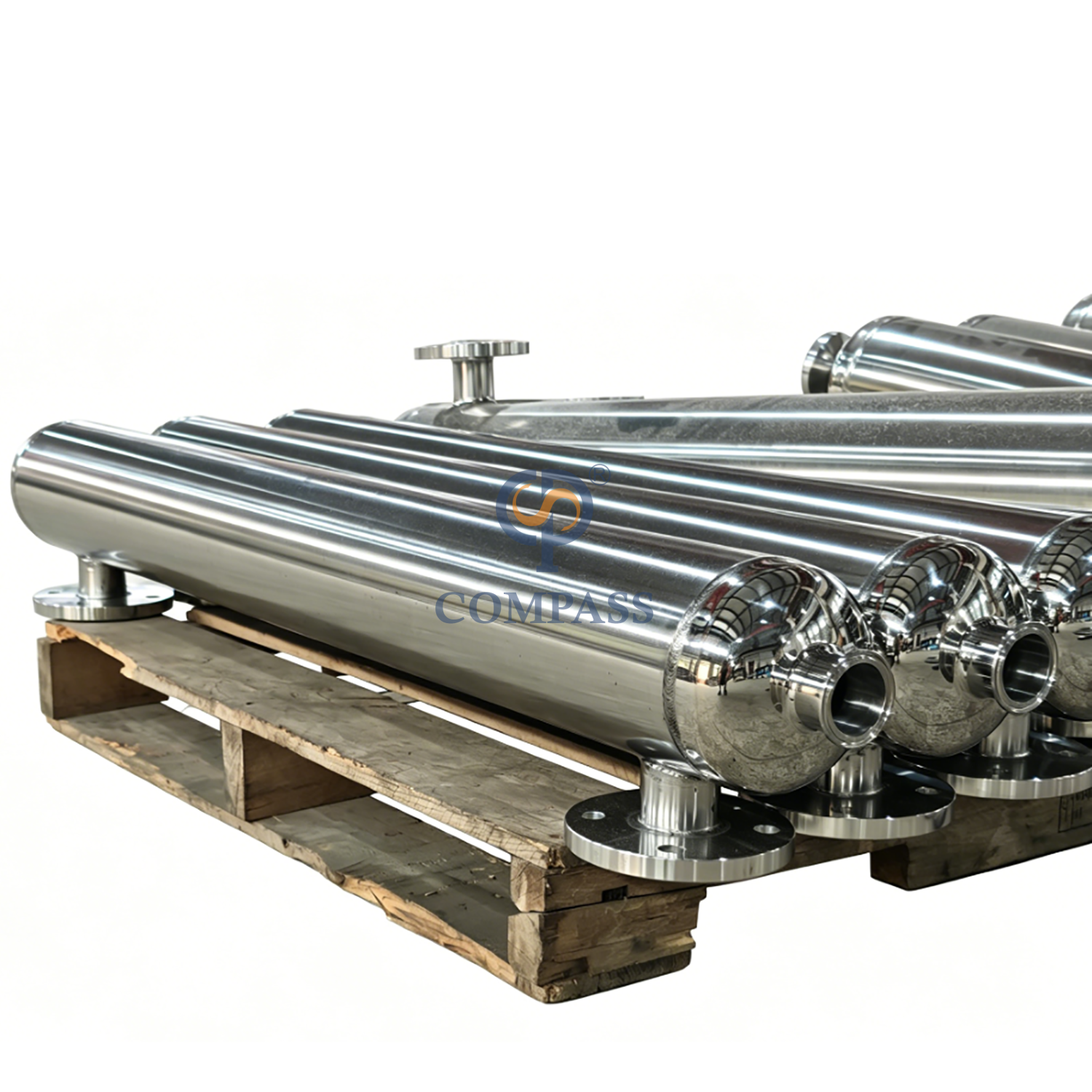

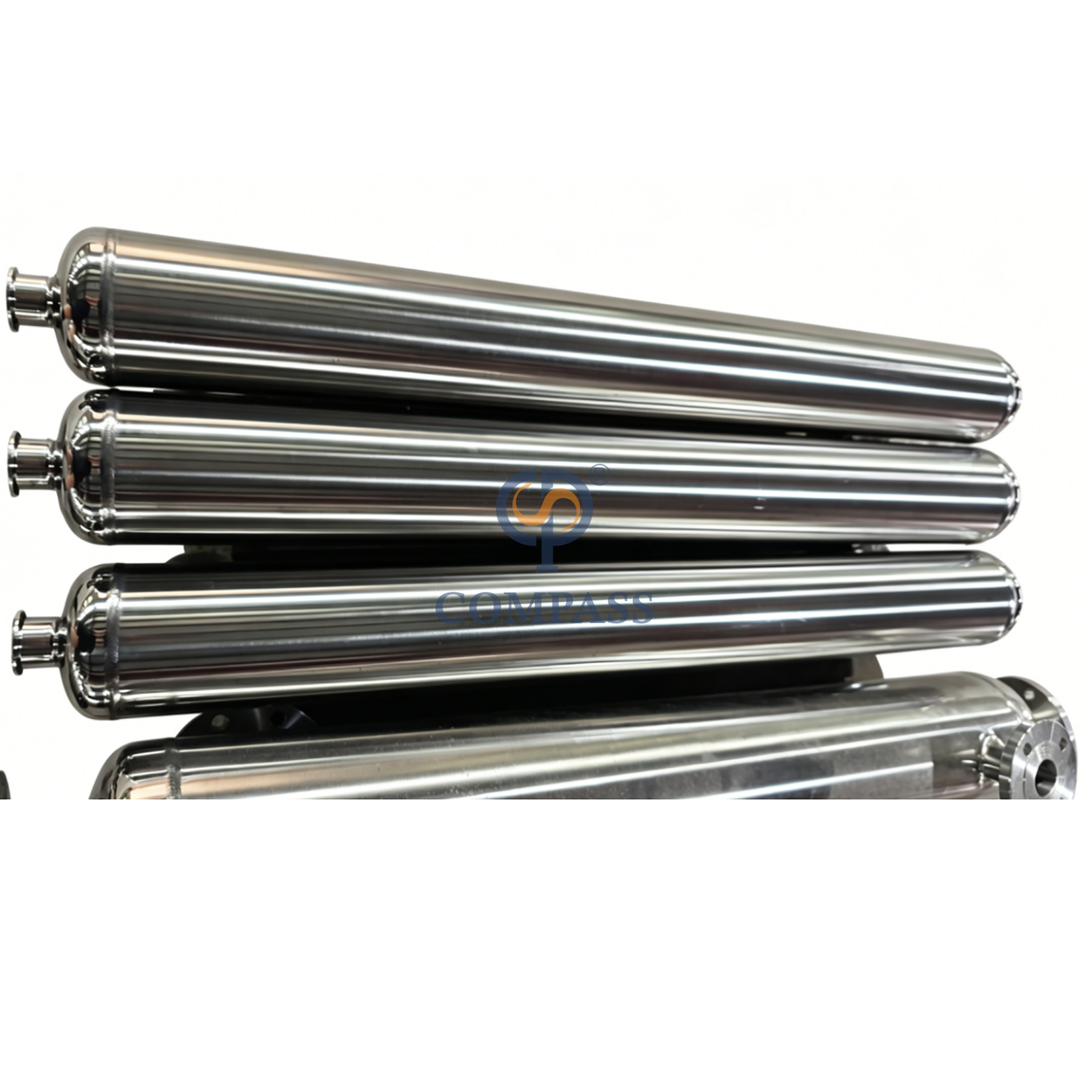

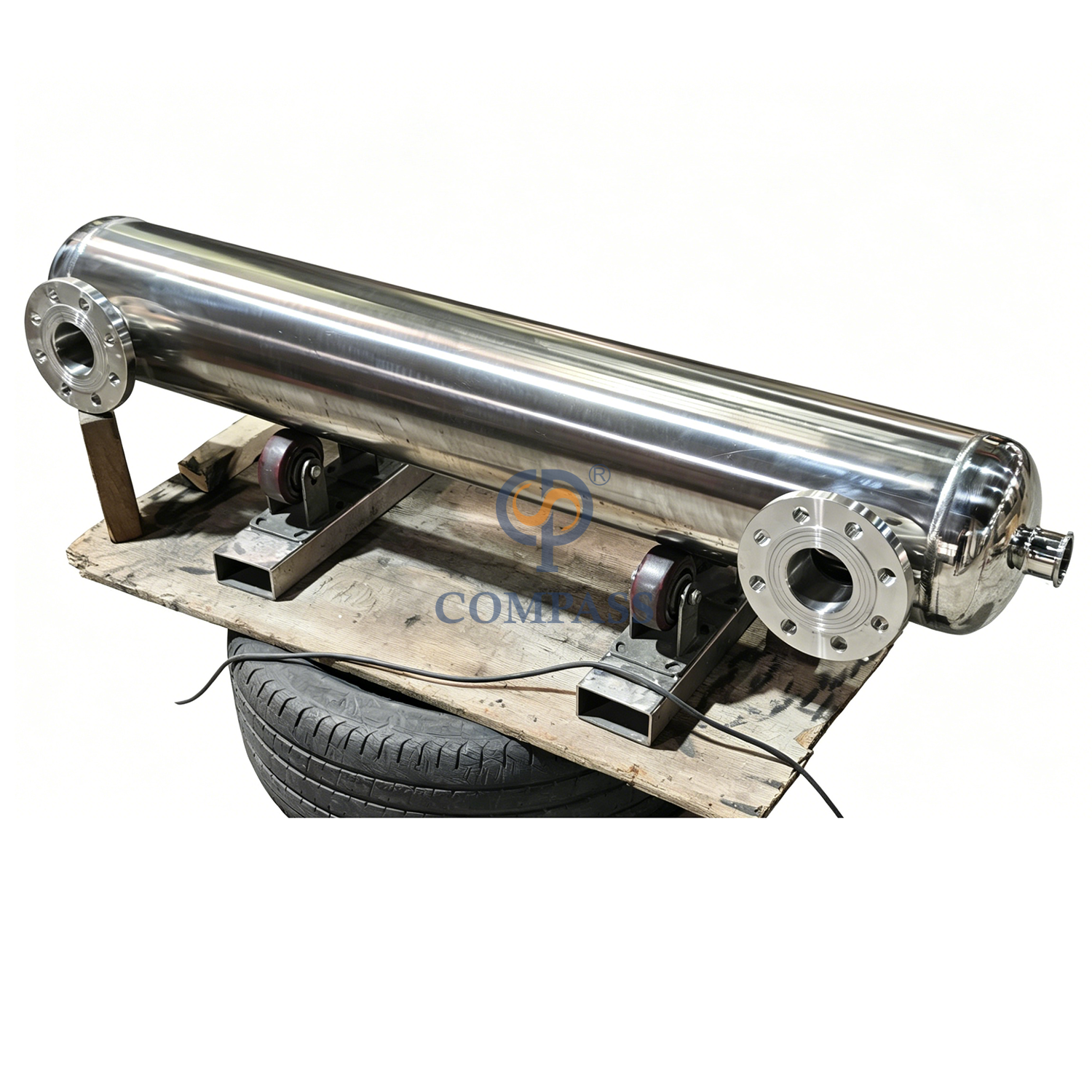

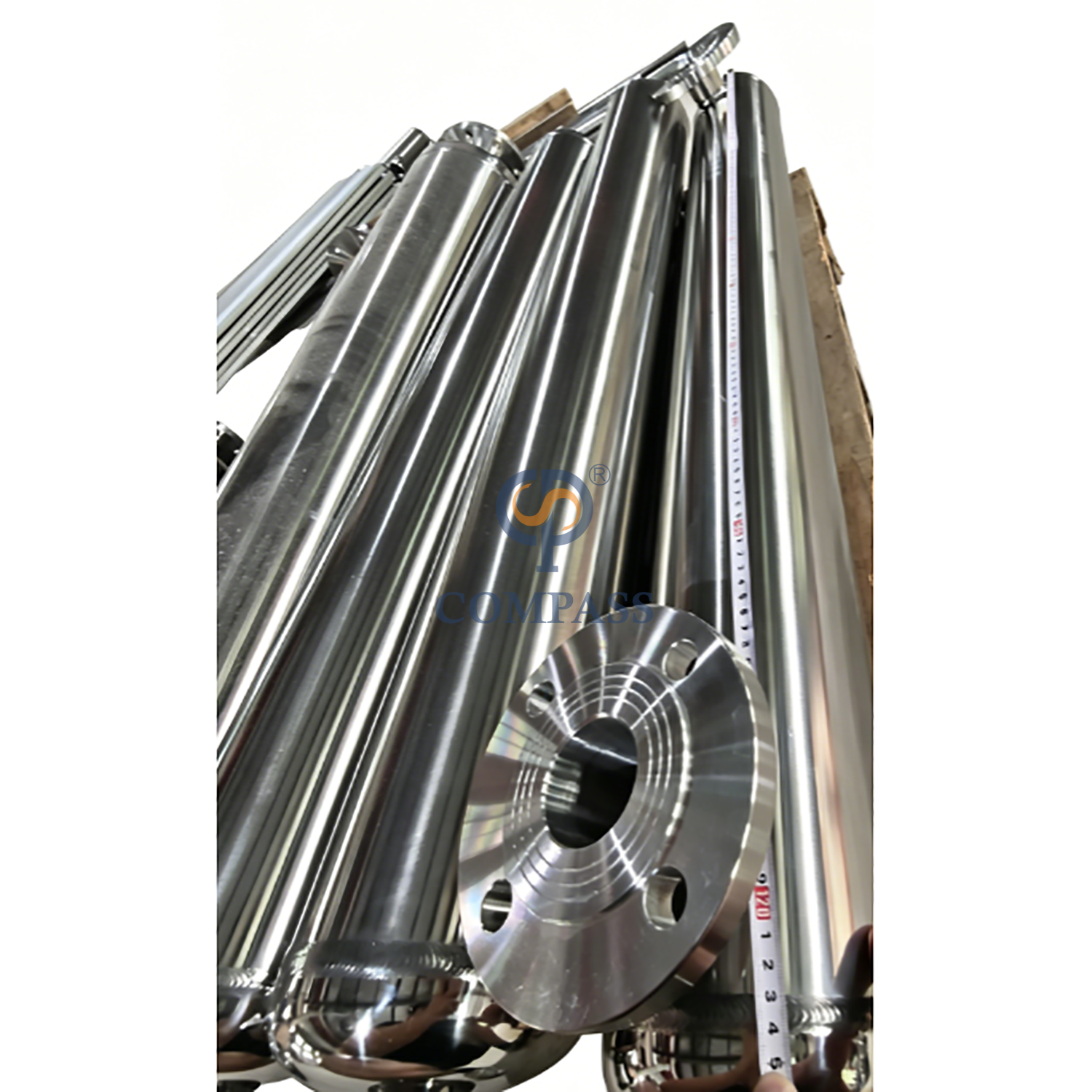

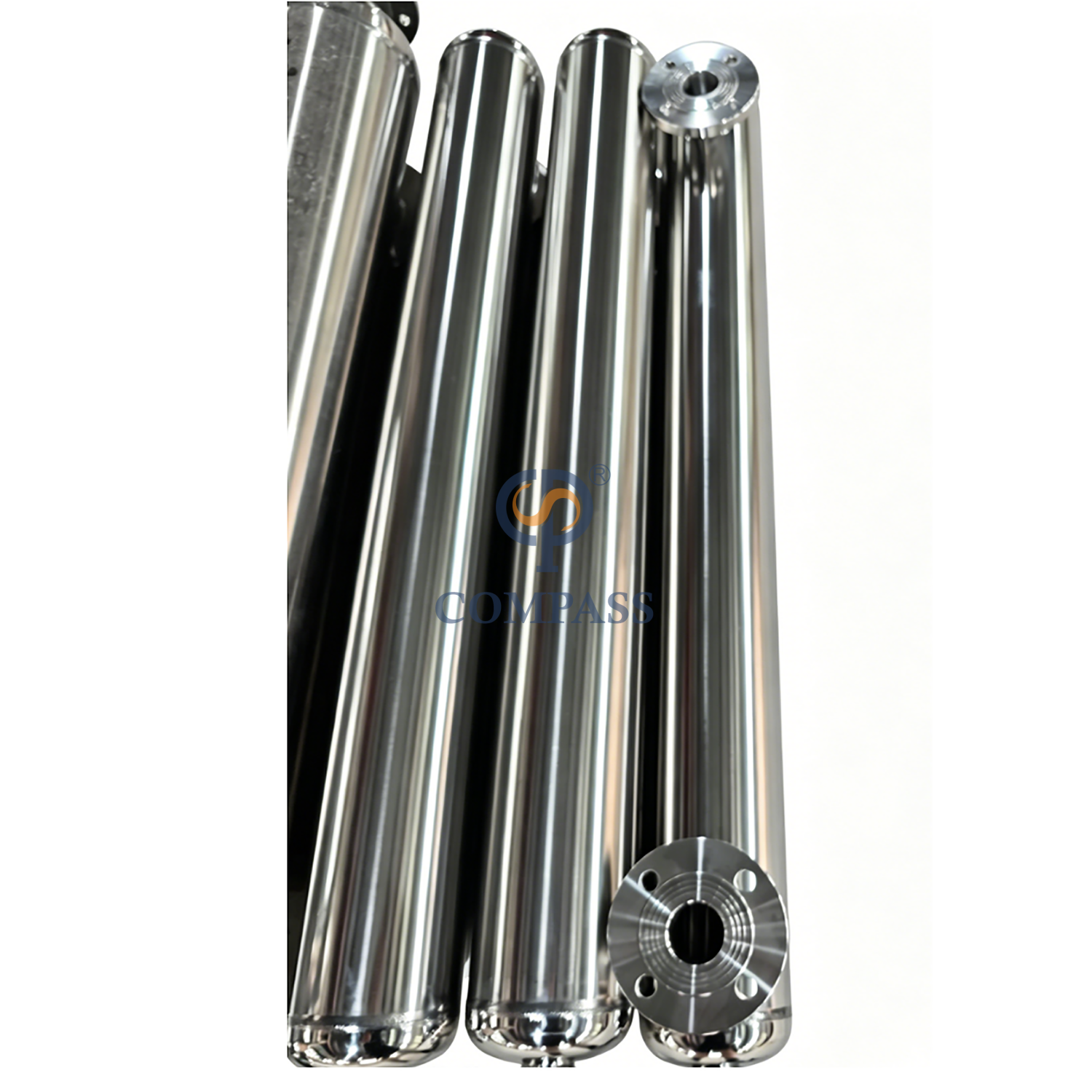

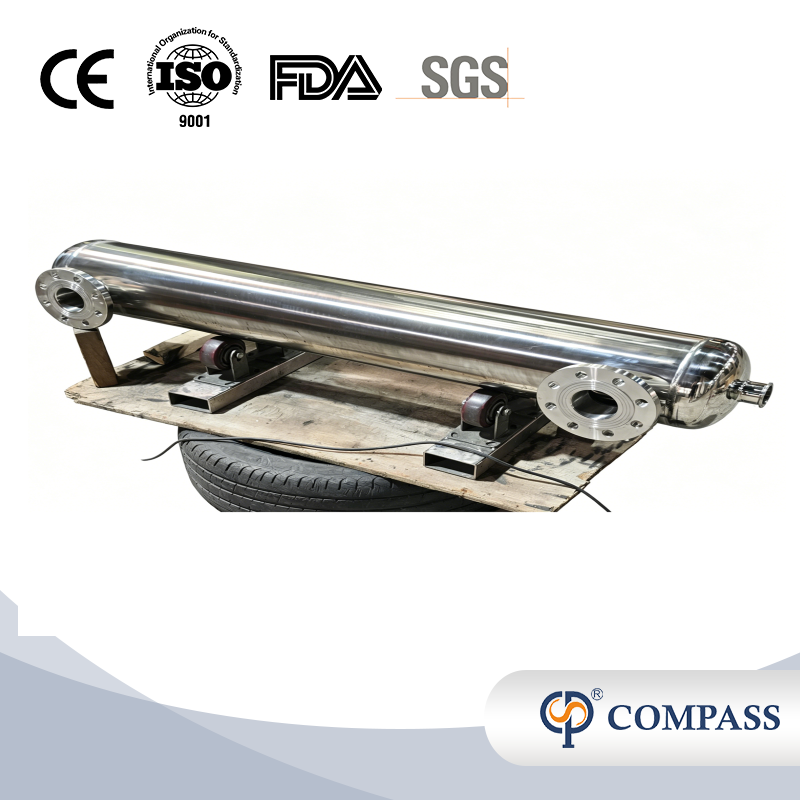

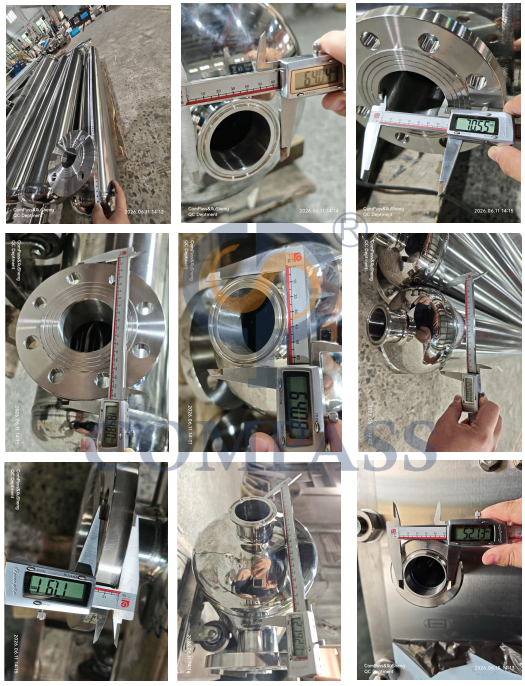

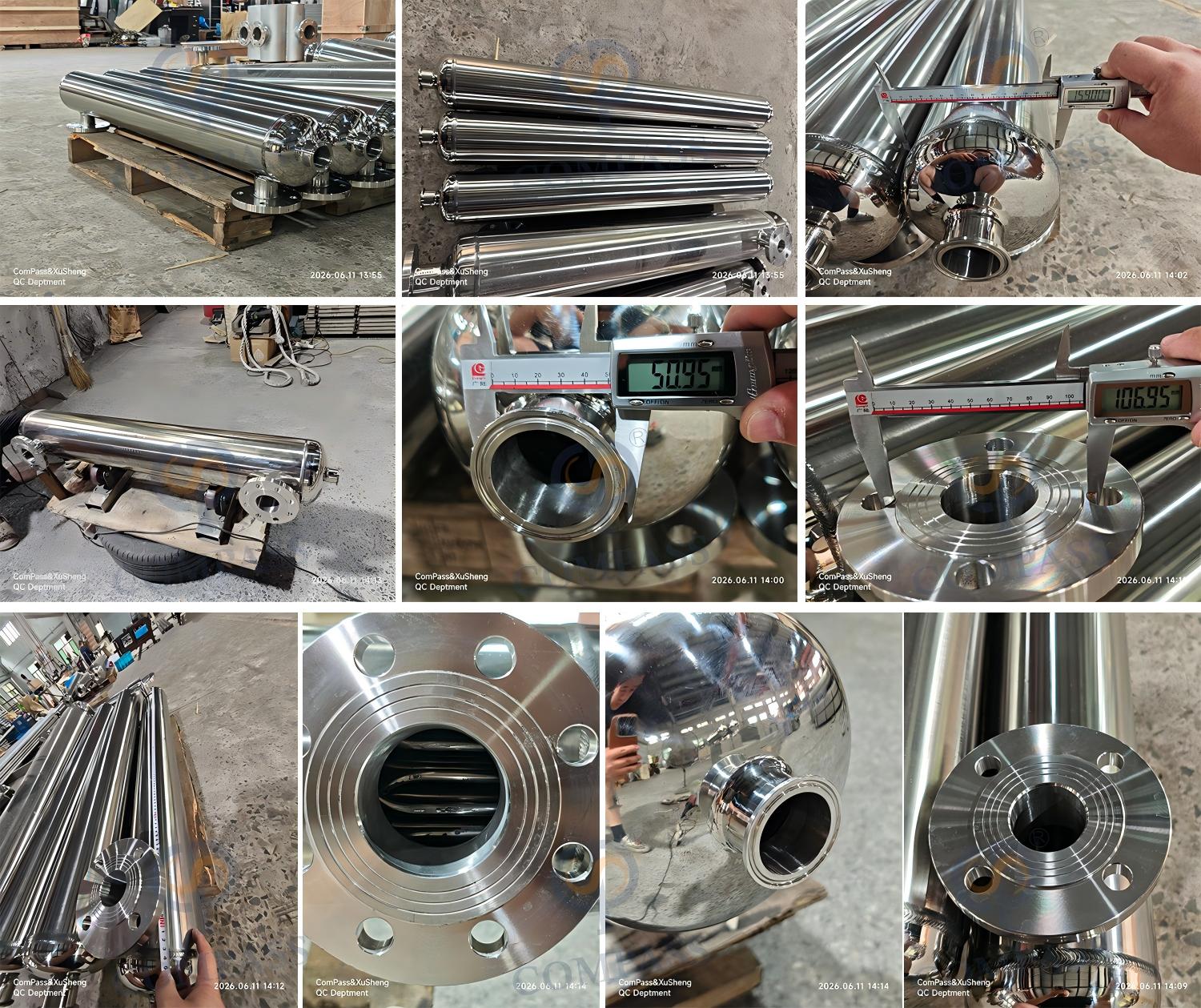

Товар | Змеевиковый трубчатый теплообменник |
Тип трубчатого пластинчатого теплообменника | Двухтрубный пластинчатый теплообменник |
Однотрубный пластинчатый теплообменник |
Материал контактных деталей | СС304(1.4301)/СС316Л (1.4404),СС2205, СС2507 | Предоставлено от отчета о проверке материала |
Материал без контактных деталей | SS304 (1.4301) |
Уплотнительный материал | ЭПДМ, силикон. Все материалы соответствуют FDA21CFR117.2600. |
Поток | 30-32000л |
Площадь теплопередачи | 0,05 м², 1,0 м², 1,5 м², 2,0 м², 2,5 м², 3,0 м² |
Размер трубки | 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм, 19 мм, 25 мм и т. д. |
Коэффициент теплопередачи | Вода - Вода: 1100~1400 Вт/ ( м2℃) |
Вода-пар: 2300~5700 Вт/ ( м2℃) |
Связь | Штуцер, внутренняя резьба, тройной зажим, фланец |
Макс. Давление | 10 бар (145 фунтов на квадратный дюйм) |
Рабочее давление | 0–6 бар (0–87 фунтов на квадратный дюйм) |
Расчетная температура | 14 ~ 392°F (-10°C~+200 ℃) |
Отделка внутренней поверхности | Ра<0,5 мкм |
Установленное положение | Вертикальный, Горизонтальный |
Рабочий принцип
Материал течет внутри трубы, холодная и горячая среда течет внутри оболочки, а материал и холодная и горячая среда осуществляют высокоэффективный теплообмен через компактный пучок труб для удовлетворения технологических требований к температуре.
Поскольку в теплообменнике используется конструкция с двойной трубчатой пластиной или кожухотрубной конструкцией, двунаправленное перекрестное загрязнение между материалом и холодной и горячей средой полностью исключено.
Приложение
Теплообменник с фиксированными трубчатыми пластинами — это энергосберегающее оборудование, обеспечивающее теплообмен между материалами. Это широко используемое технологическое оборудование в таких отраслях, как нефтяная, химическая, нефтехимическая, металлургия, энергетика, легкая промышленность и пищевая промышленность. На долю теплообменников приходится около 40% от общего количества оборудования и 30%-45% от общего объема инвестиций в нефтеперерабатывающие и химические предприятия. С развитием энергосберегающих технологий и постоянным расширением областей применения использование теплообменников для утилизации высокотемпературной и низкотемпературной тепловой энергии принесло значительные экономические выгоды.

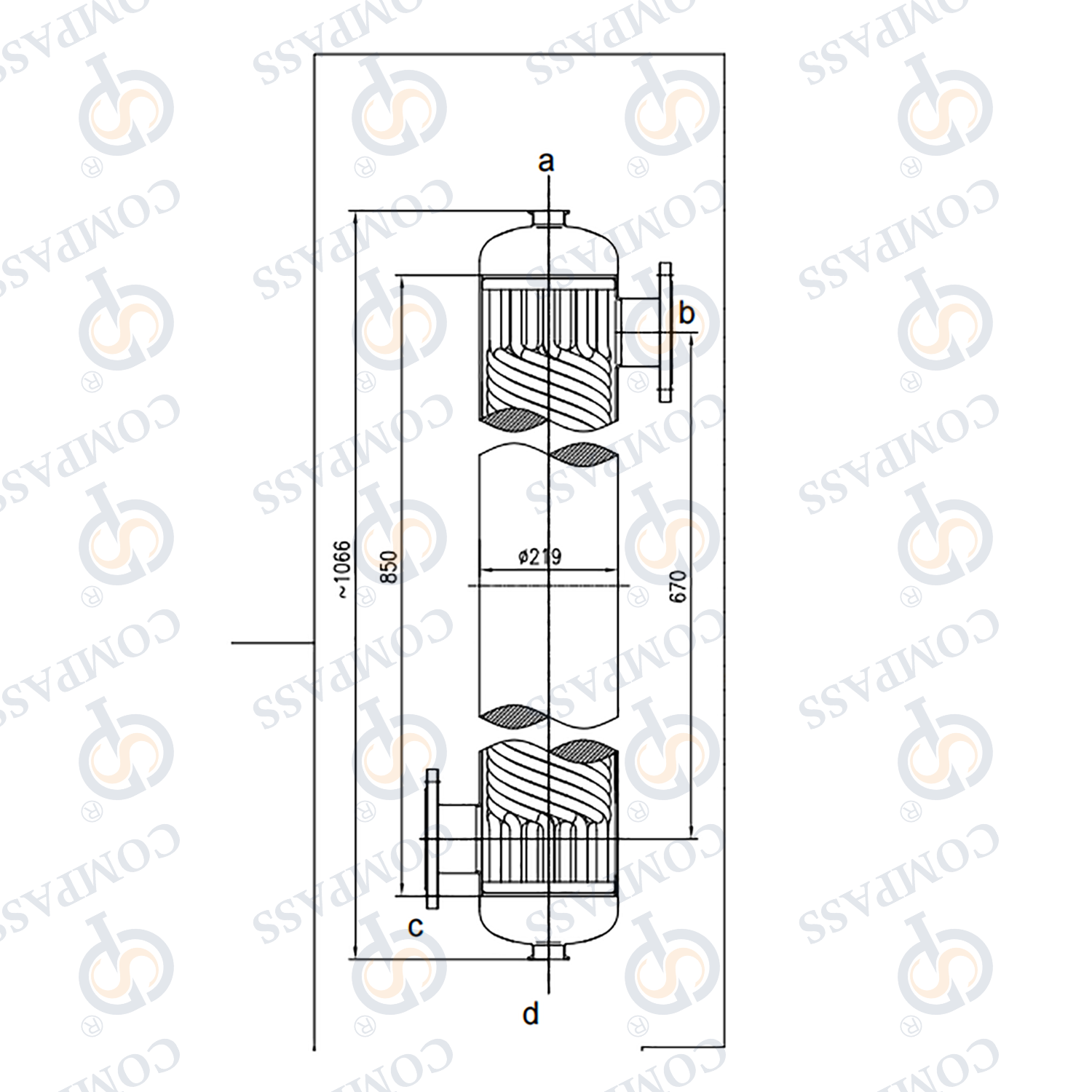

Структурные принципы
Со стороны труб и корпуса теплообменника с фиксированной трубной решеткой протекают жидкости с разными температурами, и теплообмен завершается. Когда разница температур между двумя жидкостями велика, компенсационное кольцо (компенсатор) обычно добавляется в соответствующем месте со стороны корпуса, чтобы избежать напряжения, вызванного перепадом температур. Когда тепловое расширение кожухотрубного пучка различно, компенсационное кольцо подвергается медленной упругой деформации, чтобы компенсировать тепловое расширение, вызванное напряжением из-за разницы температур.
Преимущества и особенности
1. Меньше использования поковок, низкая стоимость.
2. Простой дизайн, простота обслуживания.
3. Отсутствие внутренней утечки;
4. Подходит для более высоких давлений и температур.
5. Более низкий перепад давления
6. Легко найти утечки
7. Менее склонен к загрязнению
Как заказать?
1. Каков расход очищенной воды?
2. Какова температура на входе и выходе чистой воды?
3. Какова температура нагревательного пара на входе и выходе?
4. Каков расход нагревательного пара?
5.Каково давление греющего пара?
6.Какой тип и размер соединения?
