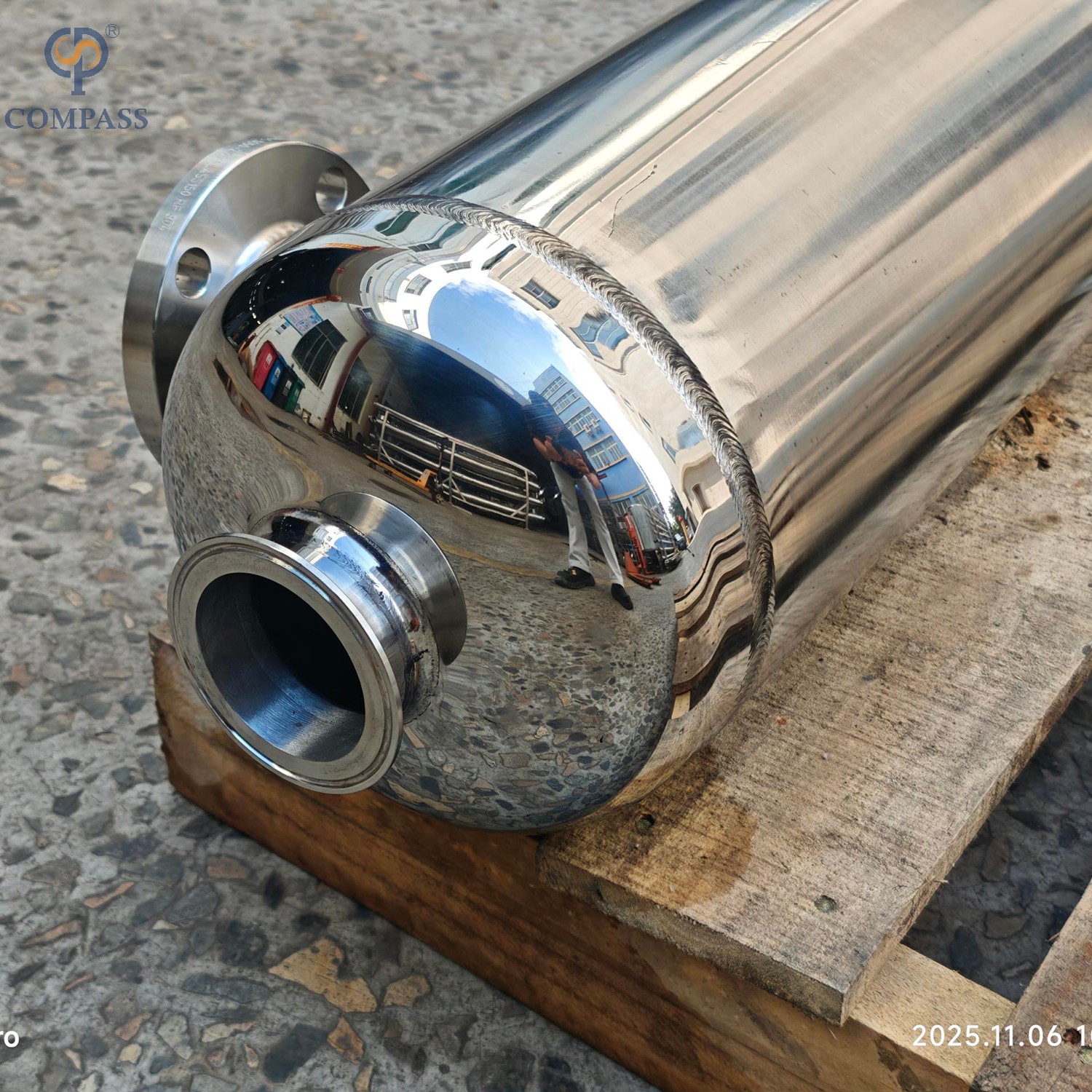

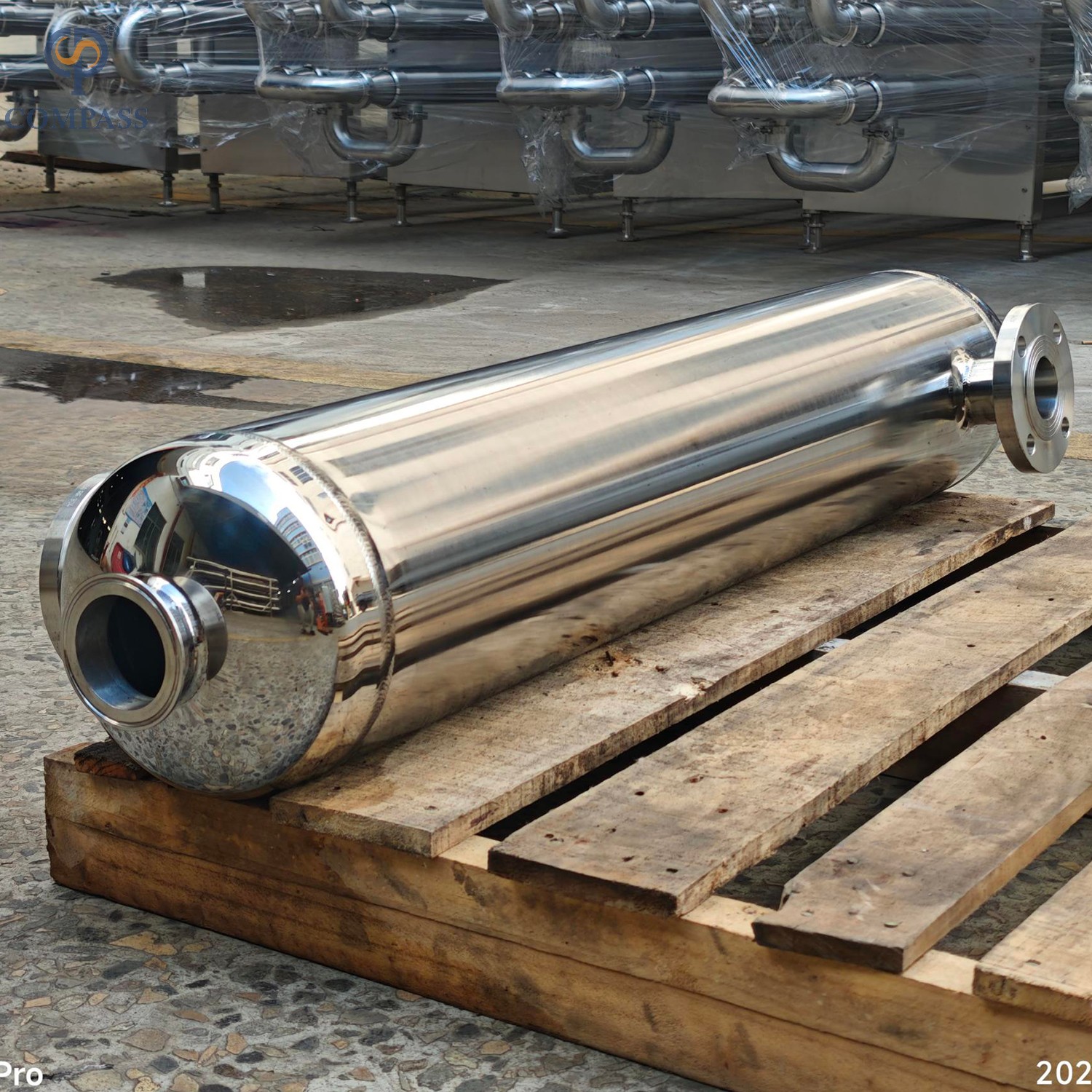

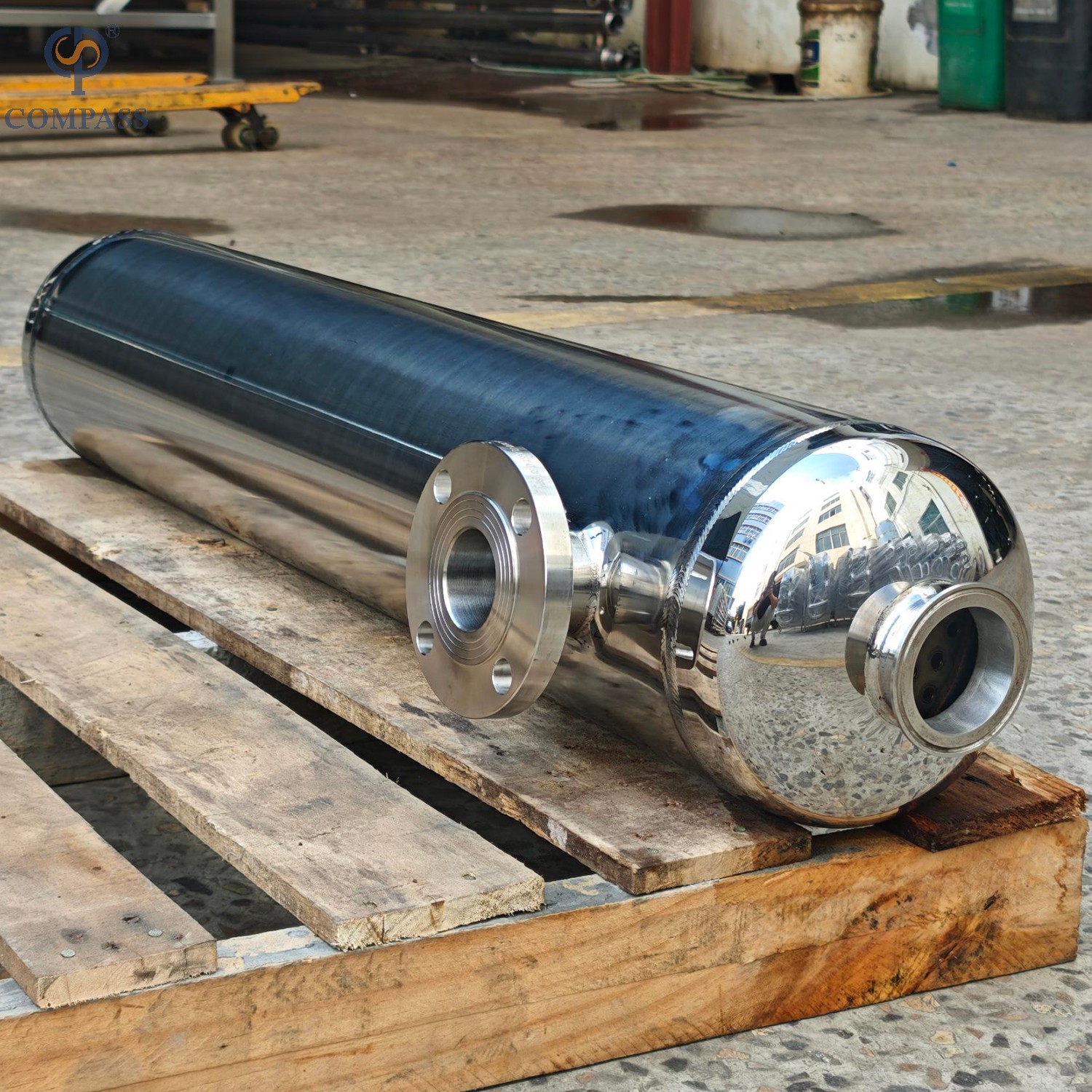

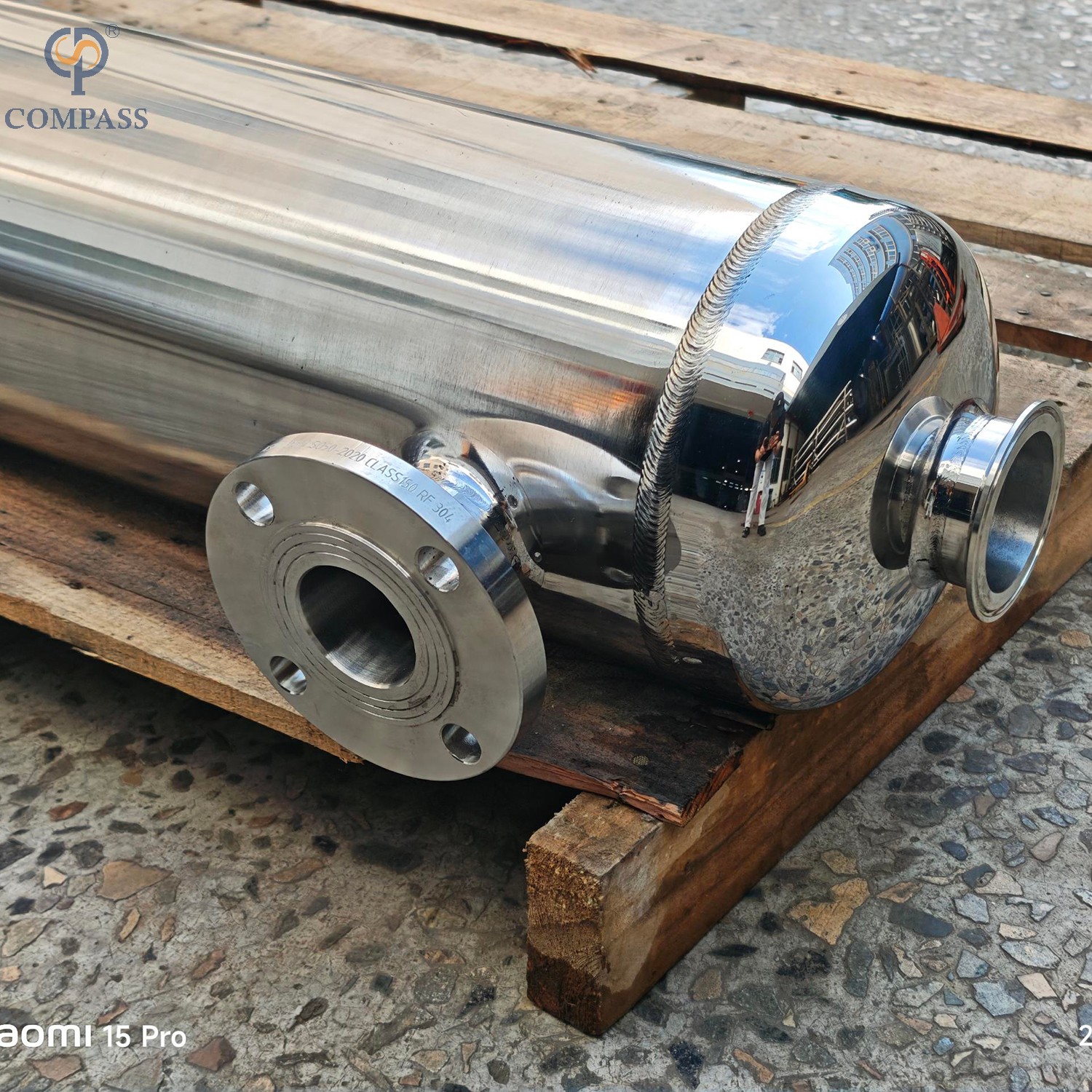

SS304 Пищевой теплообменник со спиральной трубкой

Гигиенический трубчатый теплообменник, разработанный с учетом высоких требований к чистоте, отвечает высоким требованиям к чистоте фармацевтической промышленности и обычно используется для охлаждения точки впрыска воды, модульной интеграции, технологического охлаждения или нагрева и т. д. Санитарный трубчатый пластинчатый теплообменник относится к трубчато-корпусному теплообменнику, в котором трубные решетки на обоих концах пучка труб жестко соединены с корпусом сваркой. После сварки трубной пластины и корпуса его также можно использовать в качестве фланца и соединить с фланцем трубной коробки с помощью болтов.

Рабочий принцип
Материал течет внутри трубы, холодная и горячая среда течет внутри оболочки, а материал и холодная и горячая среда осуществляют высокоэффективный теплообмен через компактный пучок труб для удовлетворения технологических требований к температуре. Поскольку в теплообменнике используется конструкция с двойной трубчатой пластиной или кожухотрубной конструкцией, двунаправленное перекрестное загрязнение между материалом и холодной и горячей средой полностью исключено.

Модель:
08Т02001БА8
Марка продукта:
CPMPASS

штат:

Количество:



Запрос цены Добавить в корзину

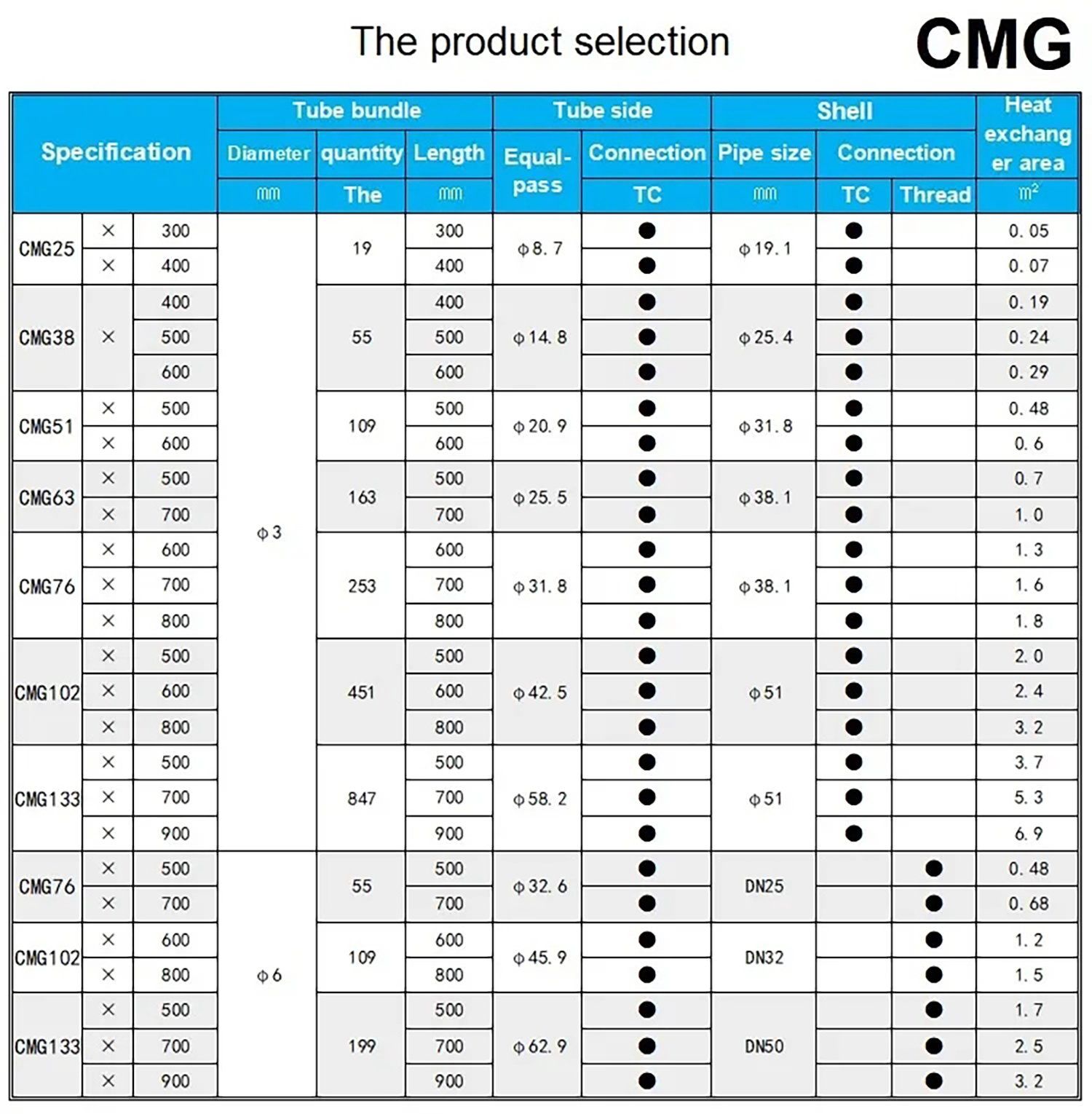

Основной параметр

Товар	Трубчатый пластинчатый теплообменник
Тип трубчатого пластинчатого теплообменника	Двухтрубный пластинчатый теплообменник
	Однотрубный пластинчатый теплообменник
Материал контактных деталей	СС304(1.4301)/СС316Л (1.4404),СС2205, СС2507	Предоставлено от отчета о проверке материала
Материал без контактных деталей	SS304 (1.4301)
Уплотнительный материал	НБР, ЭПДМ, силикон, ФКМ. Все материалы соответствуют FDA21CFR117.2600.
Поток	30-32000л
Площадь теплопередачи	0,05 м², 1,0 м², 1,5 м², 2,0 м², 2,5 м², 3,0 м²
Размер трубки	6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм, 19 мм, 25 мм и т. д.
Коэффициент теплопередачи	Вода - Вода: 1100~1400 Вт/(м2 ºC)
	Вода-пар: 2300~5700 Вт/(м2 ºC)

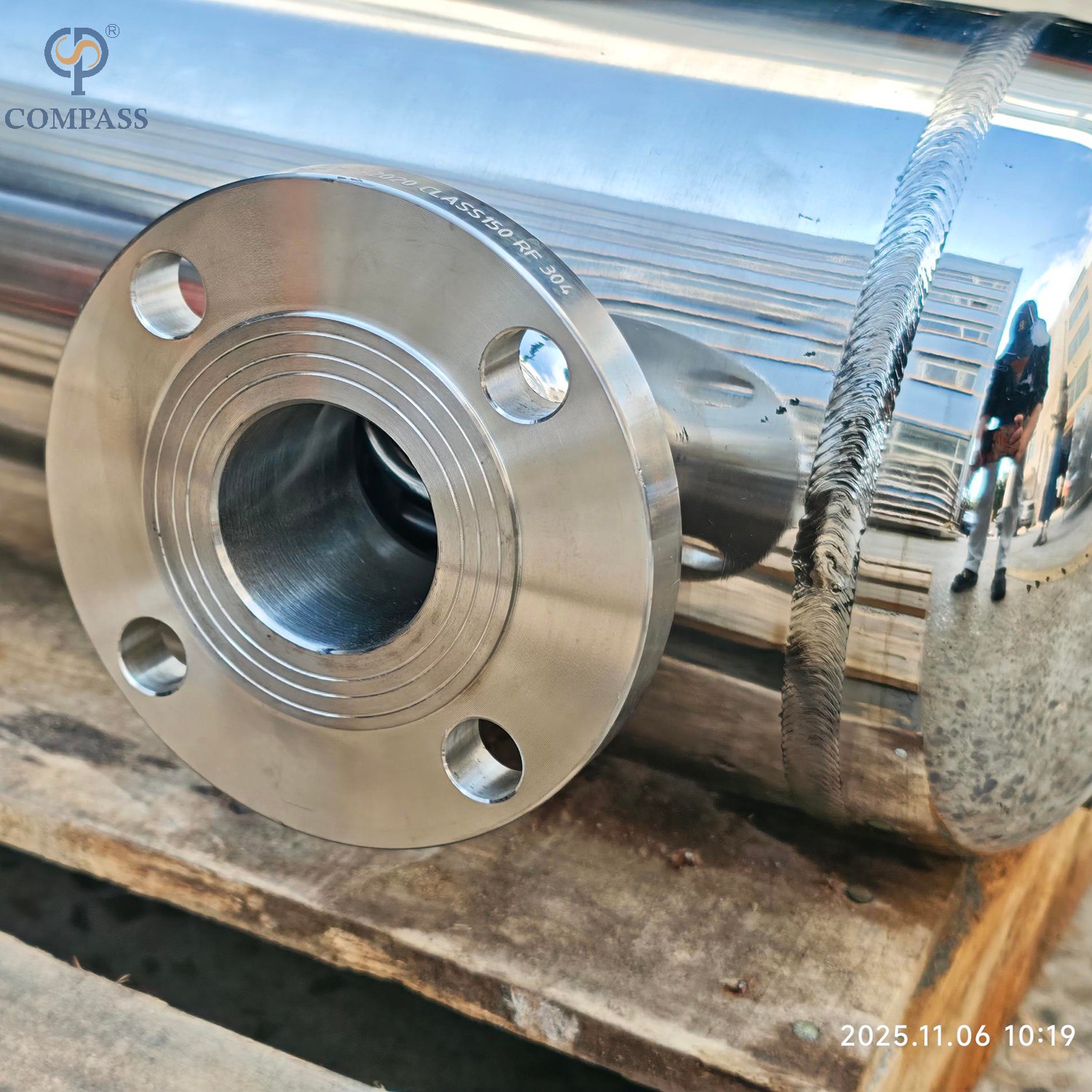

Связь	Штуцер, внутренняя резьба, тройной зажим, фланец
Макс. Давление	10 бар (145 фунтов на квадратный дюйм)
Рабочее давление	0–6 бар (0–87 фунтов на квадратный дюйм)
Расчетная температура	14 ~ 392°F (-10°C~+200°C)
Отделка внутренней поверхности	Ра<0,5 мкм
Установленное положение	Вертикальный, Горизонтальный

Особенность

Точечное охлаждение для впрыска воды
2. Дезинфекция и стерилизация SIP для системы впрыска воды
3. Точечное охлаждение для очищенной воды
4. Пастеризация системы очищенной воды
5. Нагрев для системы очистки CIP
6. Охлаждение воды высокой чистоты
7. Конденсация и охлаждение чистого пара 8. Охлаждение и нагрев жидкостей высокой чистоты

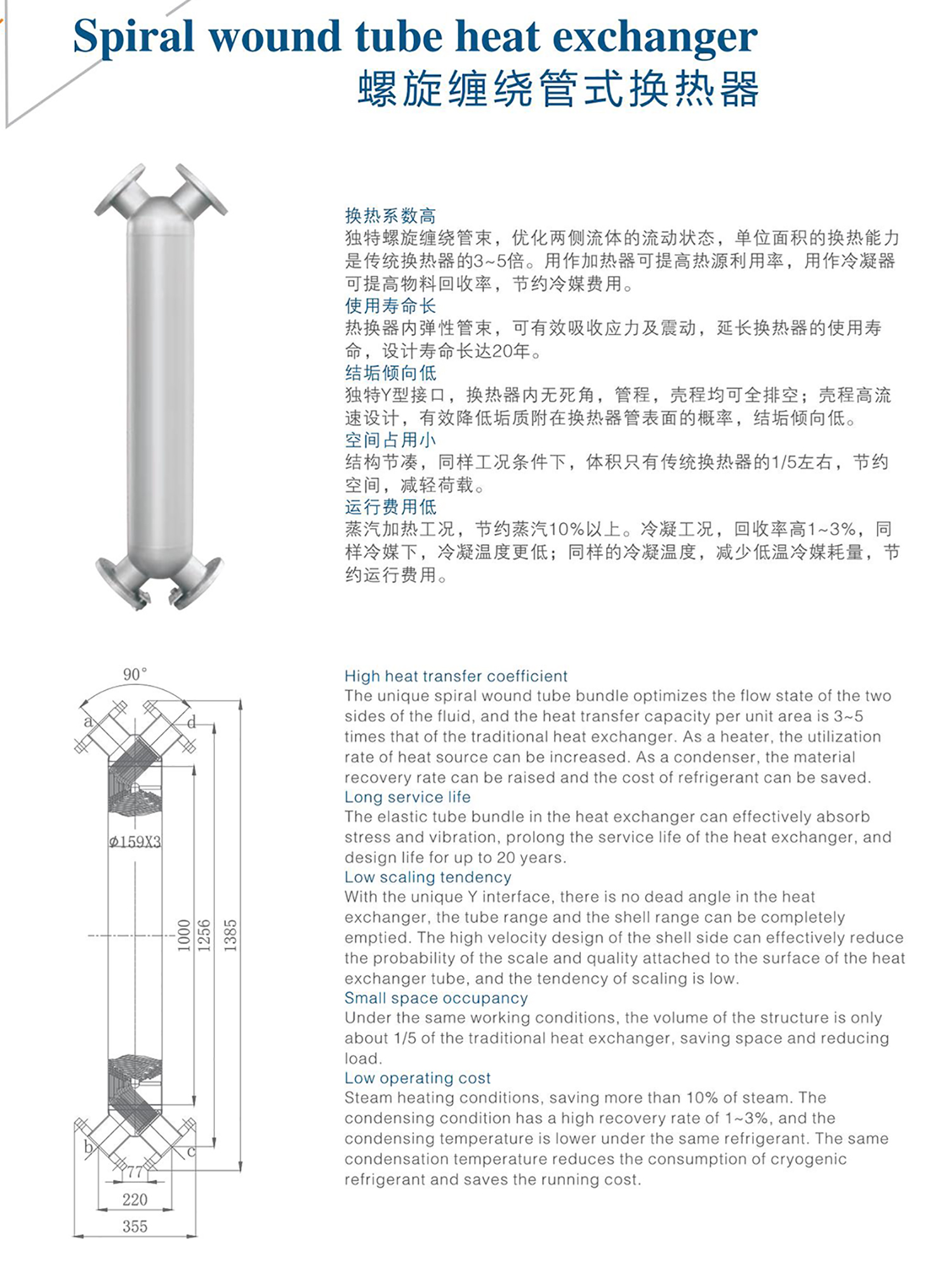

Структурные принципы

Со стороны труб и корпуса теплообменника с фиксированной трубной решеткой протекают жидкости с разными температурами, и теплообмен завершается. Когда разница температур между двумя жидкостями велика, компенсационное кольцо (компенсатор) обычно добавляется в соответствующем месте со стороны корпуса, чтобы избежать напряжения, вызванного перепадом температур. Когда тепловое расширение кожухотрубного пучка различно, компенсационное кольцо подвергается медленной упругой деформации, чтобы компенсировать тепловое расширение, вызванное напряжением из-за разницы температур.

Преимущества и особенности

1. Меньше использования поковок, низкая стоимость.
2. Простая конструкция, легко обслуживать.
3. Отсутствие внутренних утечек;
4. Подходит для более высоких давлений и температур.
5. Меньший перепад давления.
6. Легко обнаружить утечки.
7. Менее склонен к загрязнению.

Как сделать заказ?

1. Каков расход очищенной воды?
2. Какова температура воды на входе и выходе?
3. Какова температура нагревательного пара на входе и выходе?
4. Каков расход нагревательного пара?
5. Что такое давление нагревательного пара?
6. Какой тип и размер соединения?
