Основной параметр
Стандартный | Смс, дин |
Материал контактных деталей | SS304/SS316L (1.4301/1.4404) | Предоставлено от отчета о проверке материала |
Материал без контактных деталей | SS304 (1.4301) |
Уплотнение материал | Силикон, EPDM, FKM, PTFE. All Seals Material соответствует FDA21CFR117.2600 |
Размер | От 1 дюйма до 6 дюймов, DN25 до DN150 |
Размер сетки | 3 ммеша до 400 мш, от 37 микрона до 6730micron, от 0,037 мм до 6,730 мм |

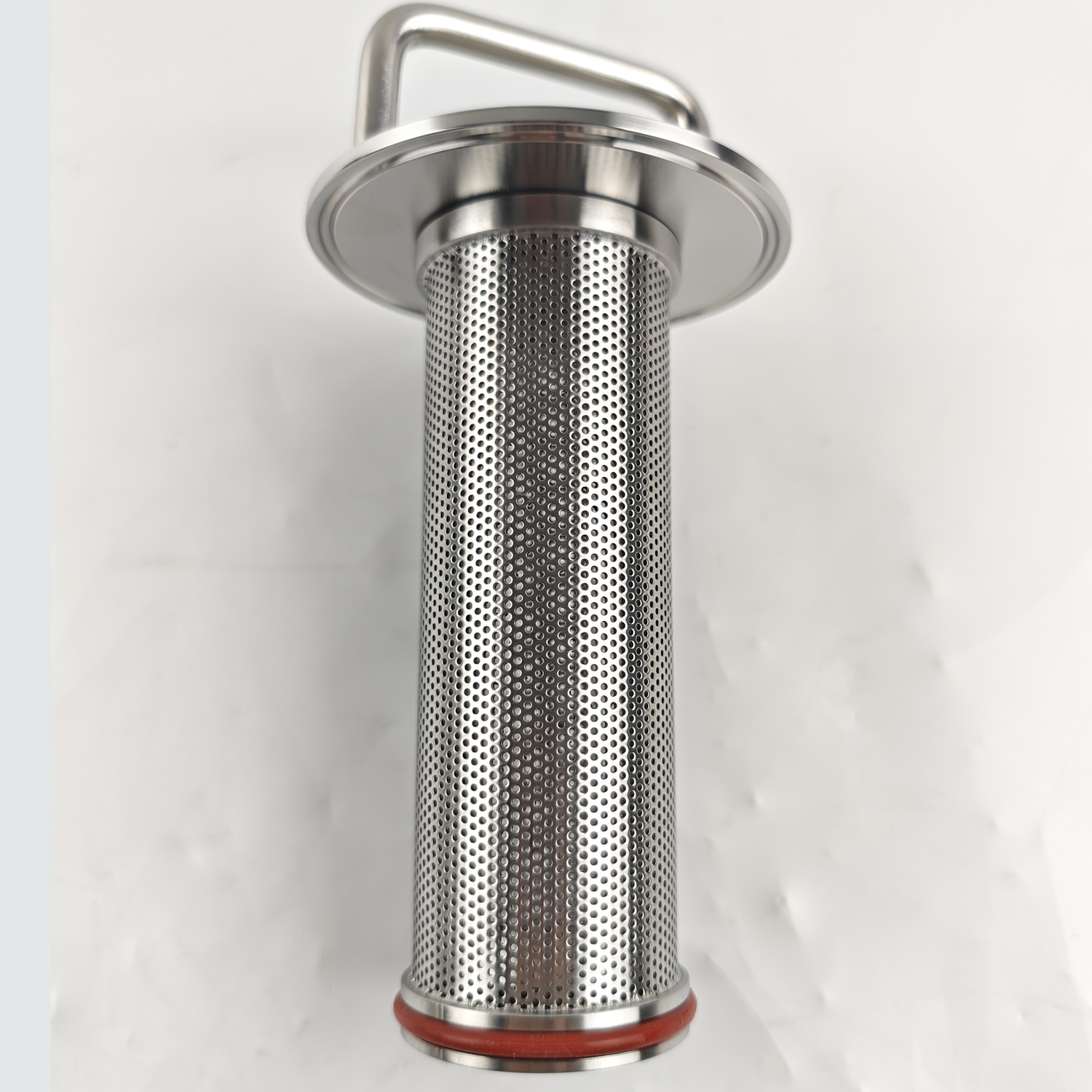

Внутренний экран фильтра картриджа | Перфорированный экран пластины, клиновый экран, металлическая сетчатая экрана |
Сочетание тела | Тип haringht, тип угла, тип y, дуплексный тип |
Связь | Сварная сварка, Tri Champ, мужская нить, женская нить, союз, сварная нить, фланце |
Рабочее давление | ≤10bar (145psi) |
Температурная диапазон | Минус 20 детегии по Цельсию ~ 135Degree Celsius |
Внешняя обработка поверхности | RA32 ~ 64UIN (0,8 ~ 1,6 м) |
Внутренняя обработка поверхности | RA16 ~ 32UIN (0,4 ~ 0,8 м) |
Гарантия | Один год |
Поддерживать | OEM, ODM приветствуются |
Приложение | Молоко, сок, пиво, напиток, т. Д. |
Операционный принцип
Фильтр в основном состоит из тела фильтра с входом и розеткой для продукта.
Экран зафиксирован внутри тела. Экран сохраняет все частицы, которые равны или больше
чем размер отверстий экрана.
Материалы
Тело фильтра AISI316L
Прокладки EPDM (согласно FDA 117.2600)
Внутренняя поверхность ra <0,8 мкм
Зеркальный лак внешней поверхности
Дизайн и функции
Есть несколько конфигураций:
- Очистка экрана без разборки фильтра:
Угловой фильтр: вход и розетка образуют прямой угол.

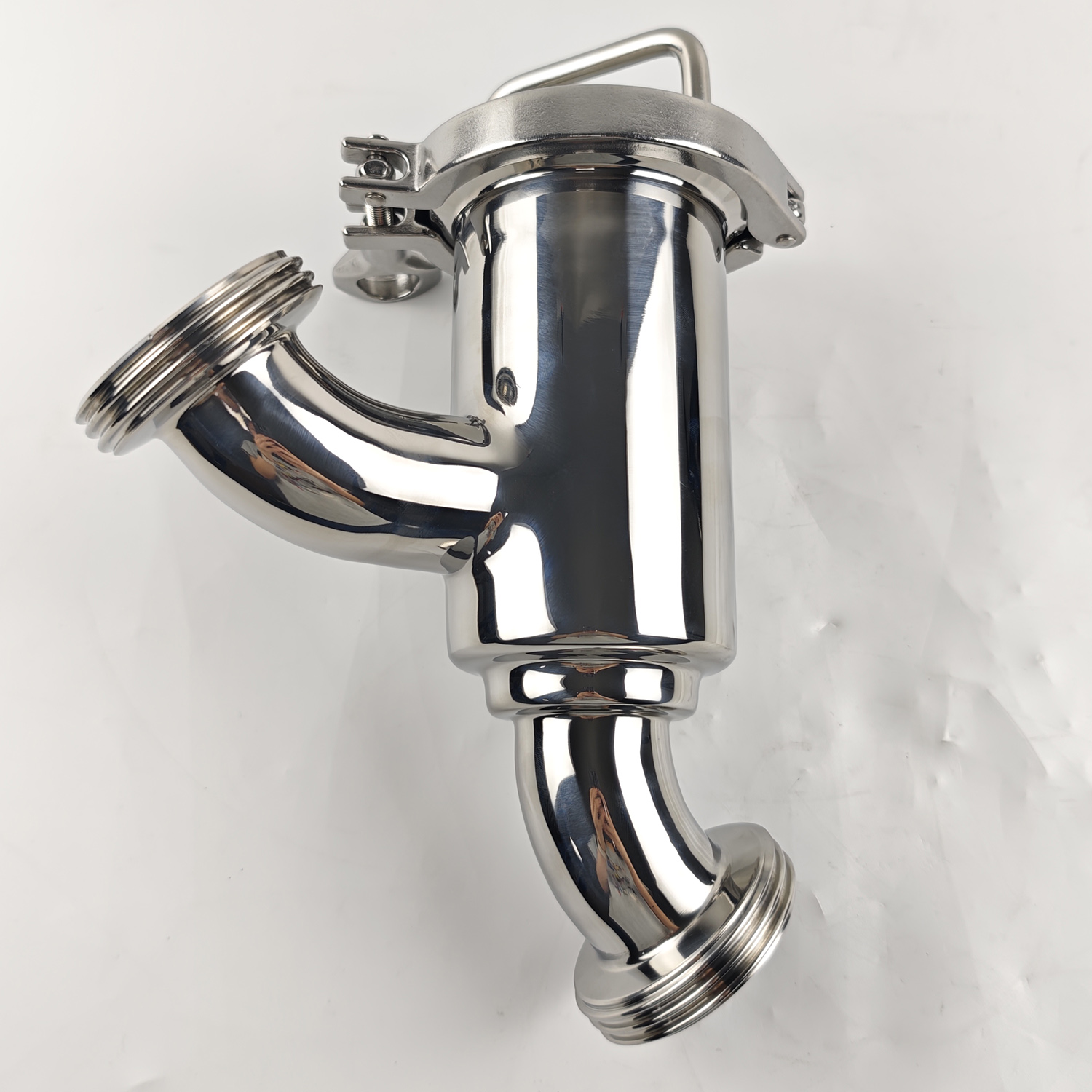

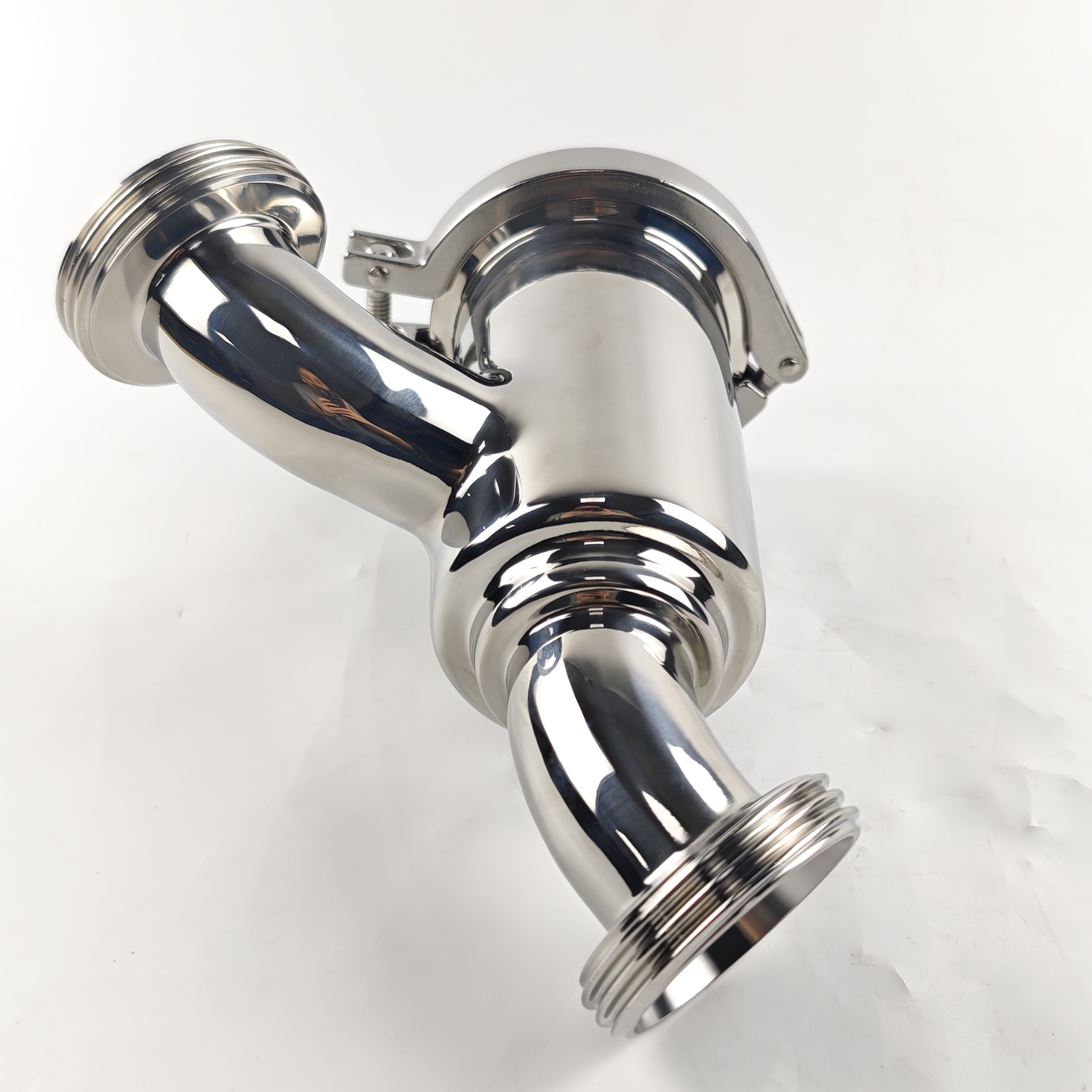

Y Filter: Продукт входит и оставляет фильтр в том же направлении.
- Очистка экрана, разборка фильтра:
Прямой фильтр: продукт входит и оставляет фильтр в том же направлении.
Низкие падения давления.
DIN 11850 Стандартные соединения.
Экран с круглым (от Ø 0,5 мм до Ø 3 мм) или продольными отверстиями (10 х 1 мм).

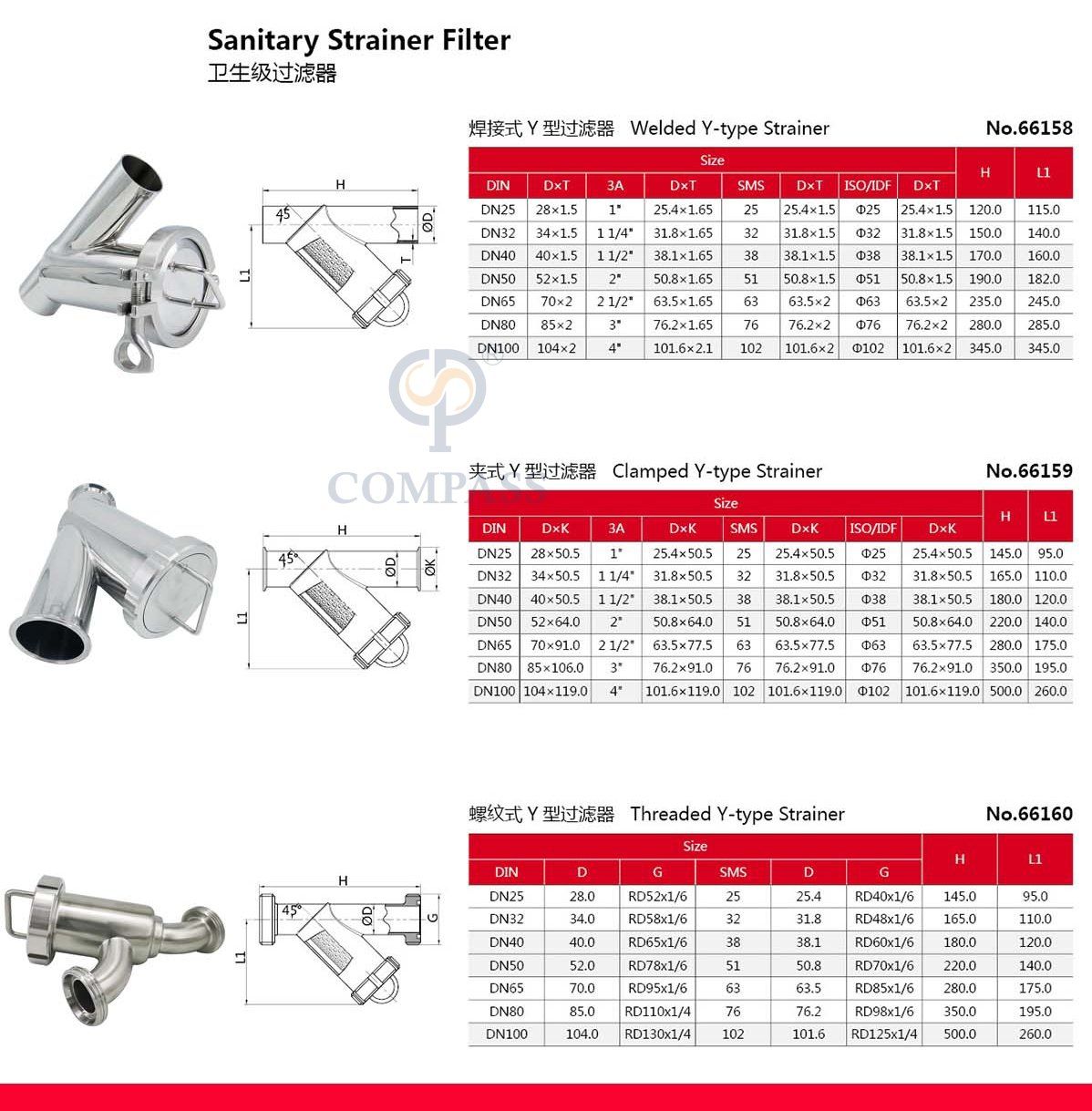

Технические характеристики
прямой фильтр / угловой фильтр
. Размеры доступны DN 25 - DN 100 (1) 1˝ - 4˝
DN 125 - DN 150 (2) 5˝ - 6˝
рабочей 50 (1) 1˝ - 2˝
температуры от -10ºC до +120ºC (EPDM) 14ºF до 248ºF +
140ºC
(
SIP, максимум 30 мин.
DN 65 - DN 80 (2) 2 ½˝- 3 ½˝
DN 100 - DN 150 (3) 4˝- 6˝
Рабочая температура от -10ºC до +120ºC (EPDM) 14ºF до 248ºF
+140ºC (SIP, макс. 30 мин) 284ºF
Макс.
Параметры
Прокладки в FMP.
Соединения: DIN, зажим, SMS, RJT, FIL-IDF и т. Д.
Клайный цилиндр провода.
Отопленная куртка.
Вариант фильтрации снаружи к внутреннему экрану.
Двойной фильтр.
Преимущество продуктов1
2. Сварка и сварка без застройки, а также максимально возможную упор
Как заказать фильтры?
1. Какой материал вам нужен, например, SS304 или SS316L?
2. Какой доступный размер, размер варьируется от 1 дюйма до 6 дюймов, DN25 до DN150?
3. Какой корпус комбинации фильтра, такой как тип Y, тип угла, встроенный тип или дуплексный фильтр?
4. Какое соединение вам нужно, например, как сварная сварка, Tri Champ, мужская нить?
5. Что такое микрон или сетка для фильтра внутри картриджа, такого как экраны перфорированной пластины, экран клина, металлический сетчатый экран?
